Замена вентилятора Sony Vaio Tap 21 SVT212A11L
Используйте это руководство, чтобы заменить вентилятор в настольном компьютере Sony Vaio Tap 21 «всё в одном». Вентилятор крепится к материнской плате медным радиатором. Сам вентилятор расположен между двумя динамиками. Вентилятор может потребовать замены, если устройство перегревается сильнее обычного.
Шаг 1
Вставьте пластиковый инструмент для вскрытия под углом в решётку и поднимите защёлку, прикладывая усилие вниз и влево при выведении её из посадочного места.
С помощью пластикового инструмента удалите правую пластиковую защёлку, закрывающую места установки винтов за корпусом.
Пластиковая защёлка расположена на пластиковом участке решётки, проходящем вдоль верхней половины задней панели устройства.
Найдите защёлку по сплошной заливке в решётке. Защёлка представляет собой сплошной элемент внутри прорезей.
Шаг 2
Вставьте пластиковый инструмент для вскрытия под углом в решётку и поднимите защёлку, прикладывая усилие вниз и влево при выведении её из посадочного места.
С помощью пластикового инструмента удалите правую пластиковую защёлку, закрывающую места установки винтов за корпусом.
Пластиковая защёлка расположена на пластиковом участке решётки, проходящем вдоль верхней половины задней панели устройства.
Найдите защёлку по сплошной заливке в решётке. Защёлка представляет собой сплошной элемент внутри прорезей.
Шаг 3
Удалите два винта 5 мм на задней панели устройства с помощью отвертки JIS 0.
Шаг 4
Поверните устройство экраном вверх.
Осторожно отщёлкните экран по четырём сторонам корпуса с помощью пластикового инструмента для вскрытия.
Используйте движения «вверх‑вниз».
Проще выполнять это, если устройство полностью лежит на опоре — прижмите устройство вниз. Оно должно опираться на подставку.
Шаг 5
Осторожно приподнимите экран с верхней части устройства.
Следите за тем, чтобы поднимать экран с той же стороны, где были удалены винты.
Шаг 6
Медленно и аккуратно положите экран лицевой стороной вниз.
Важно не повредить кабели при выполнении этой операции. При укладывании экрана убедитесь, что кабели аккуратно сдвинуты и на них не оказывается механическое напряжение.
Шаг 7

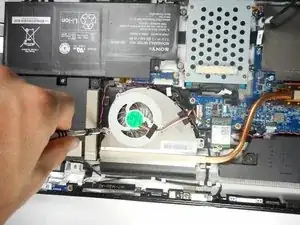

Снимите четыре винта 9 мм, крепящие вентилятор к материнской плате, с помощью крестовой отвертки Phillips #1.
Шаг 8

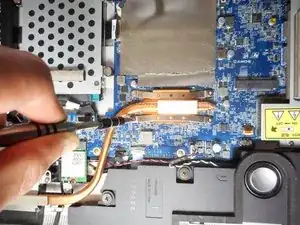

Удалите два винта 6 мм, расположенные по обеим сторонам корпуса вентилятора, используя крестовую отвертку Phillips #1.
Шаг 9

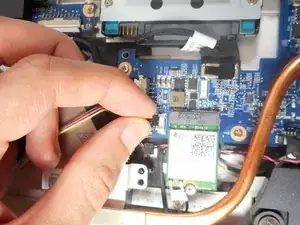

Отщёлкните кабели, подключённые к лицевой части материнской платы.
Эти кабели надежно зафиксированы, поэтому снимайте их с плотным захватом.
Шаг 10

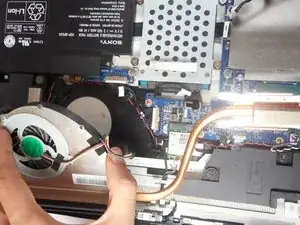

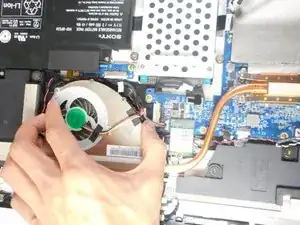

Плотно поднимите вентилятор с поверхности.
Вентилятор крепко зафиксирован, поэтому поднимайте его с небольшим дополнительным усилием.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
