Замена GPU в HP Z820.
В этой сборке используется не та видеокарта, что в руководстве по разборке. В последнем случае видеокарта уменьшенного форм-фактора. Однако полноразмерные видеокарты обычно снабжены направляющей, чтобы предотвратить механические повреждения карты или разъёма материнской платы.
Эта направляющая, прикреплённая к видеокарте, делает установку или извлечение видеокарты более деликатными. Поэтому в данном руководстве по замене также включены шаги по повторной установке такой видеокарты.
Также приведено пошаговое руководство, показывающее, какие видеокарты совместимы с этой моделью по габаритам.
Шаг 1

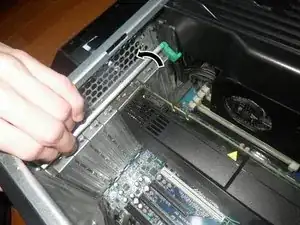

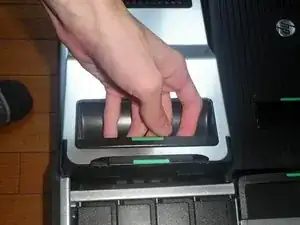

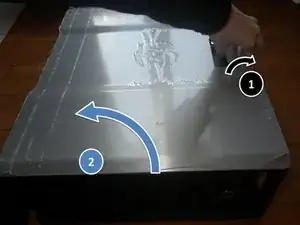

Сначала потяните за ручку и приподнимите верхнюю часть корпуса.
Убедитесь, что вы освободили защёлку, расположенную рядом с ручкой.

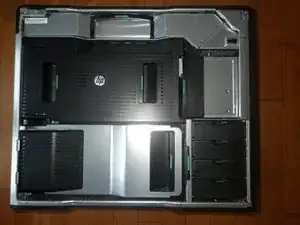

После снятия верхней части вы увидите крышки разных отсеков ПК.
Шаг 2

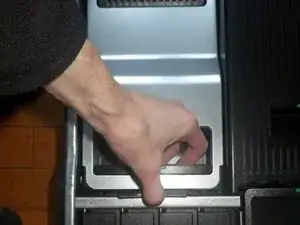

Поднимите крышку левого нижнего отсека.
Шаг 3

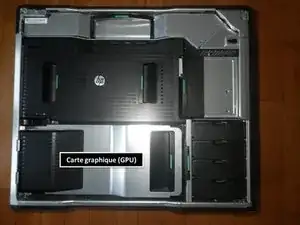

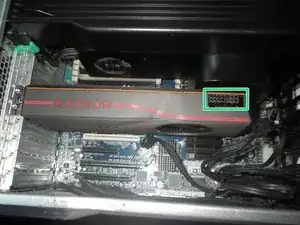

В этом ПК установлена полноразмерная видеокарта с направляющей, фиксирующей карту в корпусе. Это позволяет избежать механических повреждений видеокарты.

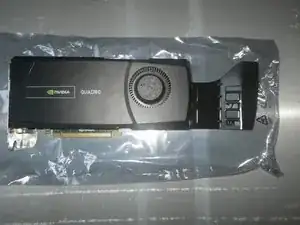

У видеокарты есть направляющая. При снятии видеокарты необходимо обратить на неё внимание и не забыть о ней.
Шаг 4

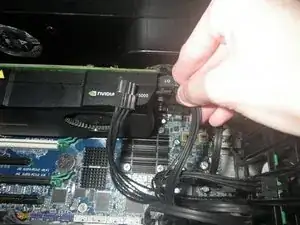

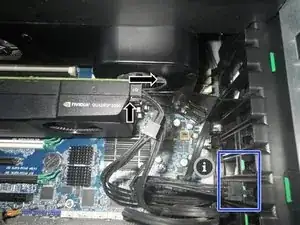

Отсоедините разъём питания от видеокарты.

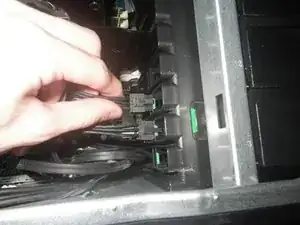

Вы можете закрепить разъёмы в специально отведённом для этого месте.

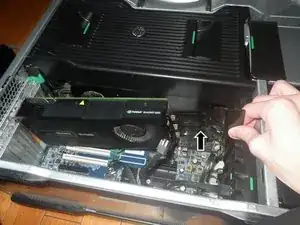

Поднимите рычажок, удерживающий PCI-видеокарту на месте.
Шаг 5
Первые два действия должны выполняться одновременно. Если отпустить защёлку, она вернётся в исходное положение.

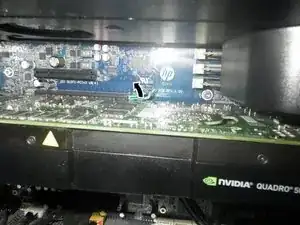

Поднимите защёлку, фиксирующую видеокарту в разъёме.
Осторожно приподнимите видеокарту со стороны направляющей, пока она частично не выйдет из разъёма.
Поднимите видеокарту с другой стороны.
Шаг 6
Если у вашей видеокарты нет направляющей, можно переходить к следующему шагу.

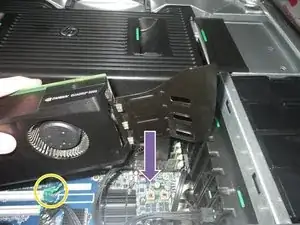

Вставьте новую видеокарту под углом 45º к материнской плате.
Будьте внимательны и избегайте повреждения материнской платы при установке.

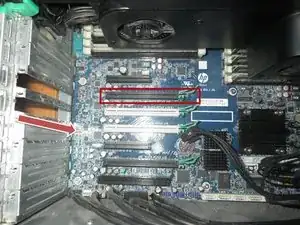

Разместите направляющую перед соответствующим слотом и осторожно вставьте видеокарту, убедившись, что она полностью вошла в слот PCI.
Для проверки правильности установки видеокарты убедитесь, что защёлка надёжно зафиксирована.
Не забудьте подключить кабели питания видеокарты при необходимости.
Шаг 7
Вставьте видеокарту в крепление PCI до щелчка фиксатора.
Не забудьте подключить разъёмы питания к видеокарте при необходимости.
Шаг 8
Видеокарта Sapphire RX 5700XT — самая крупная плата, которая без проблем помещается в корпусе.
Максимальная высота видеокарты: 11 см.

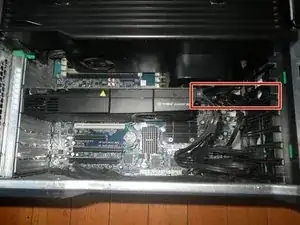

Как уже было указано, корпус имеет специальные места для фиксации неиспользуемых разъёмов питания.
Заключение
Этапы повторной установки включены в руководство.
