Замена ЖК-дисплея в мониторе жизненных показателей Welch Allyn Connex 6000

Отключите кабель питания переменного тока.

Поместите большой и указательный пальцы на разъем шланга для измерения артериального давления (NIBP). Сожмите боковые вкладки, пока разъем не освободится.

Всегда держите шланг за разъем. Не тяните за сам шланг.

Оттяните разъем от порта разъема.

Поместите большой и указательный пальцы на разъем датчика пульсоксиметрии (SpO2 или комбинированного SpO2/SpHb). Сожмите боковые вкладки, пока разъем не освободится.

Всегда держите кабель за разъем. Не тяните за сам кабель.

Оттяните разъем от порта разъема.

Потяните за датчик температуры, чтобы снять его с монитора.

Снимите крышку модуля температуры, нажав на вкладку и сдвинув крышку вправо.

Нажмите на пружинную вкладку разъема кабеля датчика температуры и извлеките его из порта датчика.

Удалите винт с плоской головкой на двери USB-соединения.

Ослабьте закрепляющий винт Phillips #2, удерживающий монитор на подставке.

Держите монитор надежно, откройте дверь USB-соединения.

Вам возможно придется немного приподнять монитор, чтобы дверь могла открыться от основания.

Отсоедините любые дополнительные USB-кабели от USB-портов на мониторе.

Сдвиньте монитор с поддона подставки.

Положите монитор вверх дном на чистую поверхность.

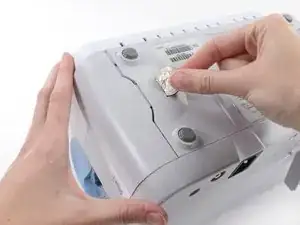

Вставьте монету в прорезь и нажмите, чтобы открыть.

Выберите монету, которая удобно подходит для прорези.

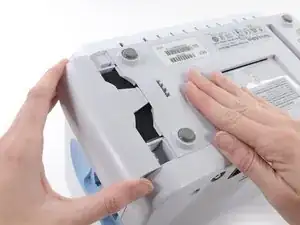

Снимите крышку батарейного отсека.

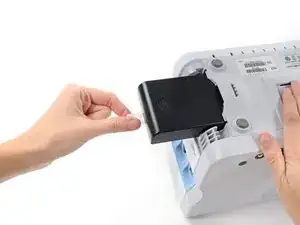

Используйте пластиковую лопатку, чтобы извлечь батарею из ее отсека.

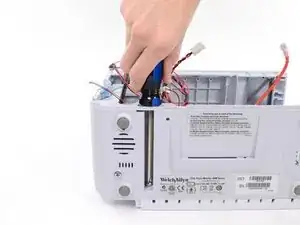

Откройте дверь связи, чтобы получить доступ к винту заднего корпуса в левом нижнем углу.

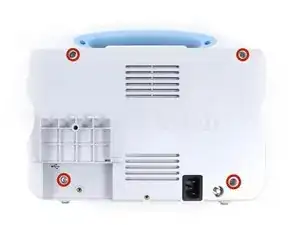

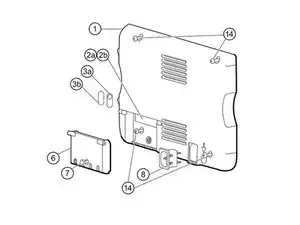

Удалите четыре винта Phillips #2 (обозначены 14 в сервисном руководстве) из заднего корпуса.

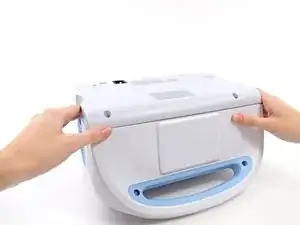

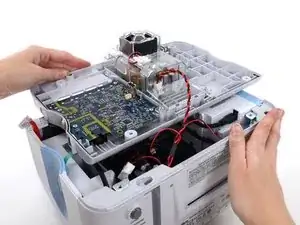

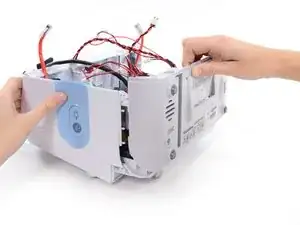

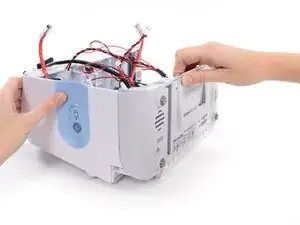

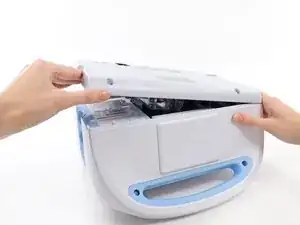

С лицевой стороны, удерживая ручку/сигнальную панель перед собой, начните поднимать задний корпус с левой стороны, надежно удерживая правую сторону.

Не пытайтесь отделить задний корпус от монитора, он все еще соединен несколькими кабелями.

Поддержите задний корпус, пока будете отключать кабели в следующих шагах.

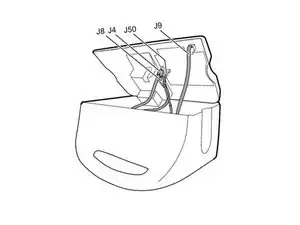

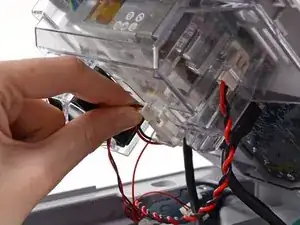

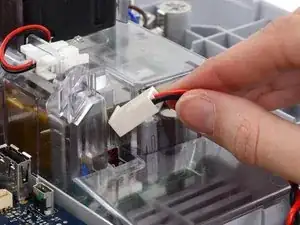

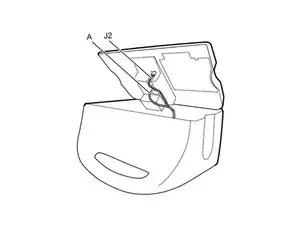

Отключите кабель вентилятора (обозначенный как разъем A в сервисном руководстве) от его гнезда в блоке питания.

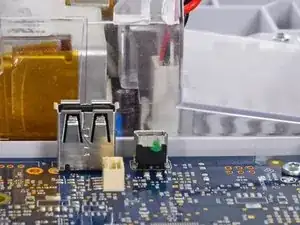

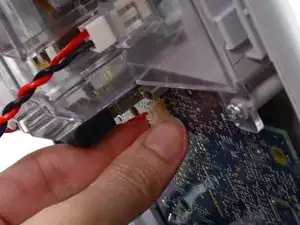

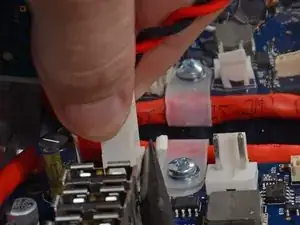

Отключите небольшой USB-разъем от его гнезда (обозначен как J4 в сервисном руководстве).

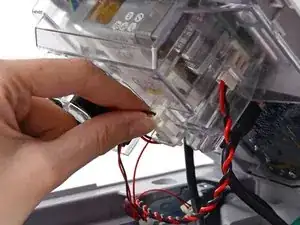

Отключите кабель питания связи от его гнезда (обозначен как J50 в сервисном руководстве).

Тяните только за разъем, а не за гнездо. Это соединение очень тугое, работайте с разъемом медленно и осторожно.

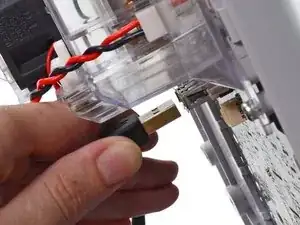

Отключите большой USB-разъем от его гнезда (обозначен как J8 в сервисном руководстве).

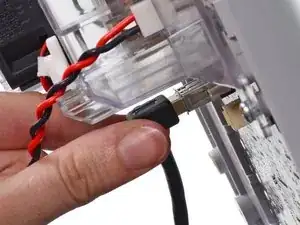

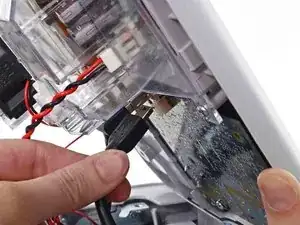

Нажмите на язычок сетевого кабеля и отключите его от разъема (обозначен J9 в сервисном руководстве).

Следующий разъем требует работы двумя руками для отключения. Переверните заднюю крышку и положите ее на спину, чтобы получить доступ к кабелю питания.

Кабель питания закреплен замковым разъемом, который необходимо удерживать открытым для отключения.

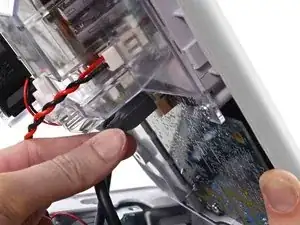

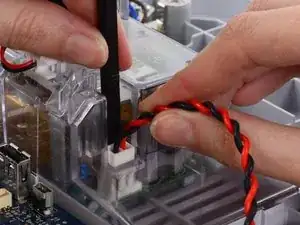

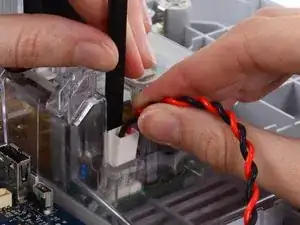

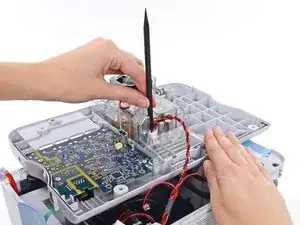

Вставьте плоский конец лопатки между защёлкой разъема и разъемом блока питания.

Удерживая кабель питания, поднимите его вместе с лопаткой из канала в корпусе блока питания, чтобы отключить разъем.

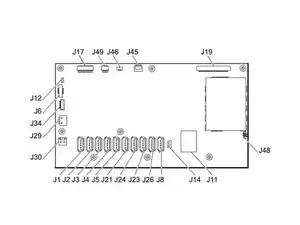

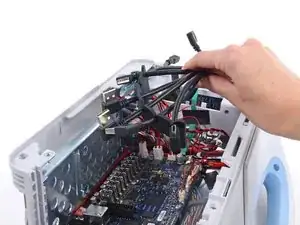

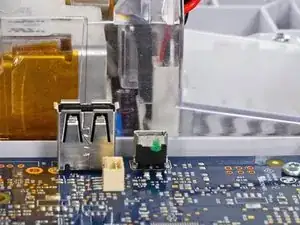

Удалите все USB-разъемы из их портов на материнской плате.

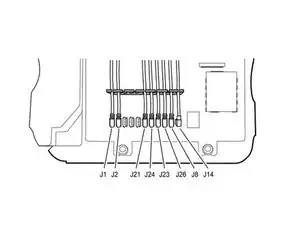

Обратите внимание на расположение USB перед удалением для удобства сборки. Места расположения USB, как показано в руководстве, представлены на третьем изображении. Ваша модель может отличаться в зависимости от опций.

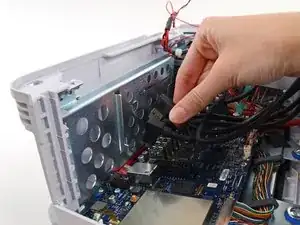

УберитеBundle USB-кабелей с дороги.

При сборке разместите каждый кабель так, чтобы он выходил примерно на 3.8 см за разделитель, как показано.

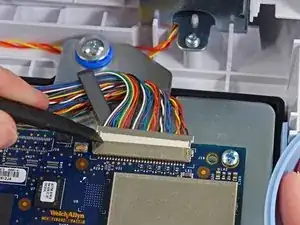

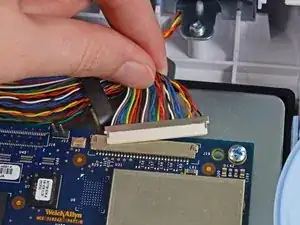

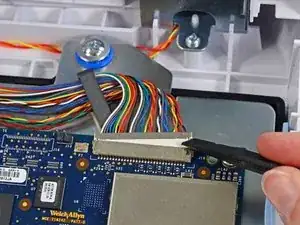

Используйте плоский конец лопатки, чтобы "пройти" разъем кабеля LCD (обозначен J19 в сервисном руководстве) из разъема.

Сначала нажмите на одну сторону разъема, затем на другую, чтобы освободить его. Убедитесь, что вы нажимаете на сам разъем, а не на разъем на материнской плате.

Вытяните кабель прямо из разъема.

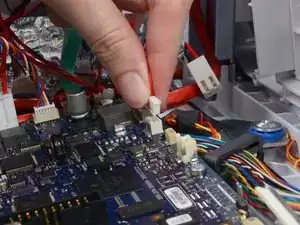

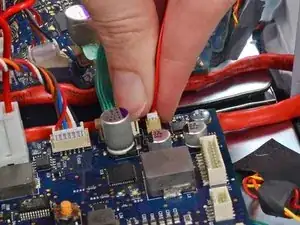

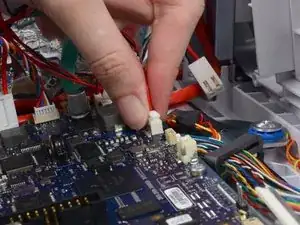

Сожмите разъем кабеля вентилятора (обозначен J45 в сервисном руководстве) и потяните прямо вверх, чтобы удалить его из разъема.

Убедитесь, что тянете только за разъем, а не за разъем на материнской плате.

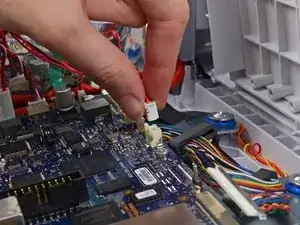

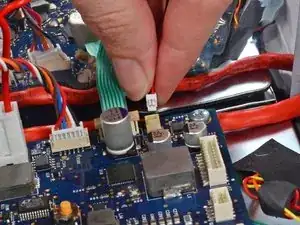

Вытяните разъем кабеля световой панели (обозначен J46 в сервисном руководстве) прямо вверх из разъема.

Удалите разъем кабеля коммуникационной платы из разъема (обозначен J49 в сервисном руководстве).

Если в вашей модели есть принтер, удалите кабель питания принтера на этом этапе, он обозначен J17 в сервисном руководстве.

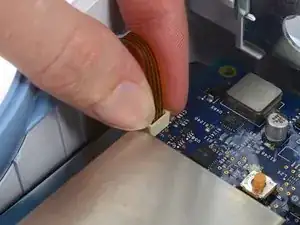

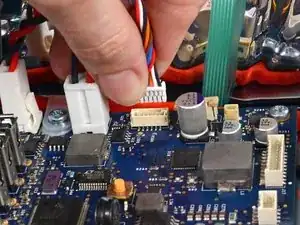

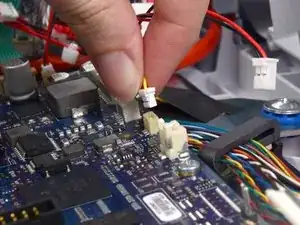

Осторожно удалите разъем кабеля динамика (обозначен J12 в сервисном руководстве) с материнской платы.

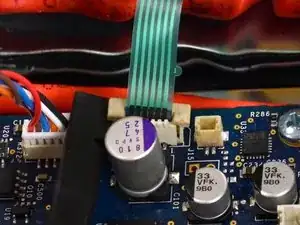

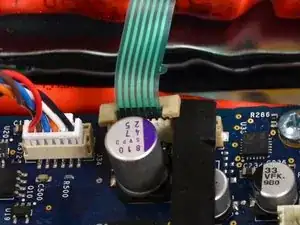

Поднимите зажим ZIF, закрепляющий кабель кнопки питания (обозначен J6 в сервисном руководстве) плоским концом лопатки, чтобы ослабить его.

Вытяните кабель кнопки питания прямо вверх из разъема.

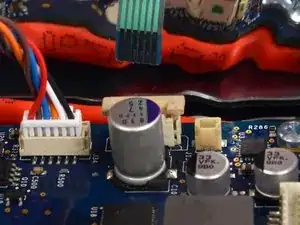

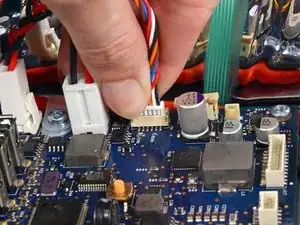

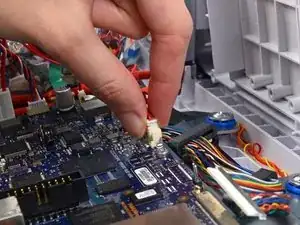

Удалите разъем кабеля умной батареи из разъема (обозначен J34 в сервисном руководстве).

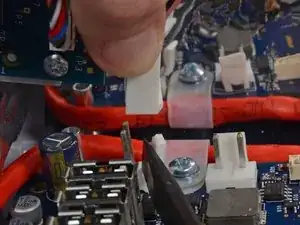

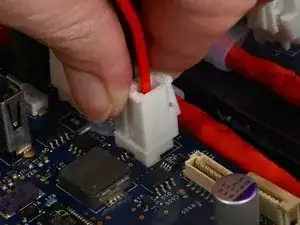

Сожмите разъем кабеля питания батареи и поднимите его прямо вверх, чтобы отвинтить от разъема на материнской плате (обозначен J29 в сервисном руководстве).

Используйте плоский конец лопатки, чтобы отделить разъем кабеля питания батареи от разъема (обозначен J30 в сервисном руководстве).

Вытяните разъем кабеля питания батареи прямо вверх с платы.

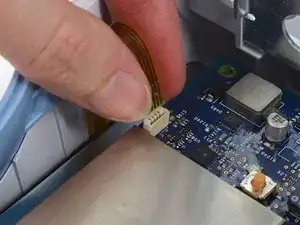

Осторожно вытяните гибкий кабель LCD прямо вверх из разъема на материнской плате (обозначен J48 в сервисном руководстве).

Удалите восемь винтов Phillips #1 с материнской платы.

Винт, закрепляющий кронштейн сетевого кабеля, имеет шайбу между ним и кронштейном. Осторожно не потеряйте её.

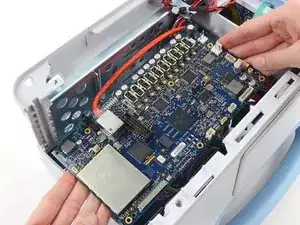

Поднимите материнскую плату со стороны световой панели и потяните её к краю корпуса, чтобы освободить разъем сетевого кабеля из под корпуса.

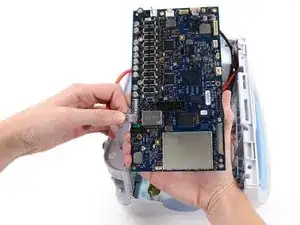

Поднимите материнскую плату из корпуса, чтобы получить доступ к разъему сетевого кабеля.

Не пытайтесь полностью снять плату, так как она все еще подключена к монитору.

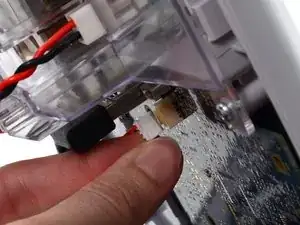

Снимите разъем сетевого кабеля (обозначенный J11 в сервисном руководстве) с материнской платы.

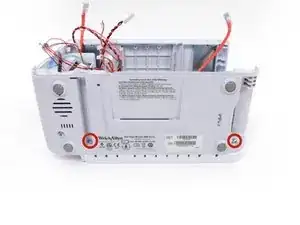

Удалите два винта с головкой Phillips #2 на боковой панели нижнего корпуса.

Сверху винтов имеются отверстия, в которые вы можете вставить отвертку стандартного размера, чтобы открутить их.

Удалите один винт с головкой Phillips #2 из нижнего корпуса рядом с решеткой динамика.

Снимите нижний корпус.

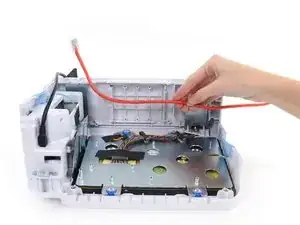

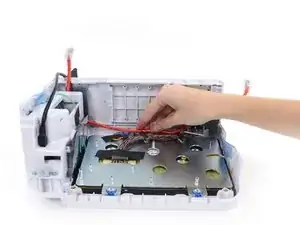

Удалите сетевой кабель или просто уберите его в сторону.

Снимите кабель световой панели с крепления ЖК-дисплея и уберите его в сторону.

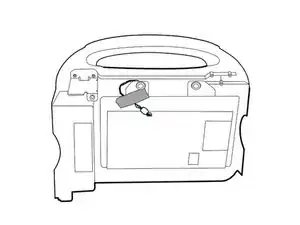

Во время сборки обратите внимание на третье изображение для замены скотча и кабелей.

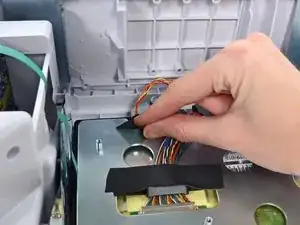

Снимите весь скотч с разъема кабеля ЖК-дисплея.

Для сборки обратитесь к третьему изображению для замены скотча и кабелей.

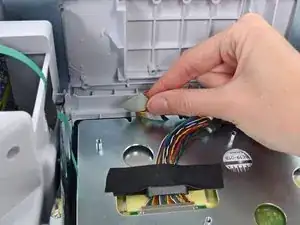

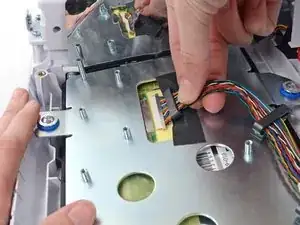

Медленно и равномерно вытяните разъем кабеля ЖК-дисплея из его гнезда.

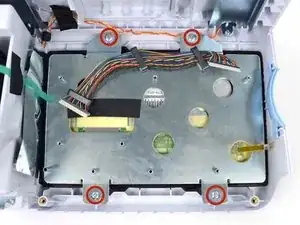

Удалите четыре винта с головкой Phillips #2 с крепления ЖК-дисплея.

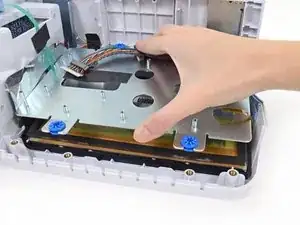

Снимите крепление ЖК-дисплея.

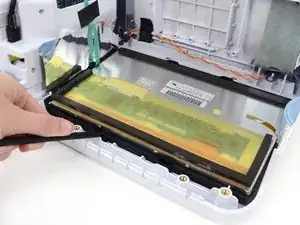

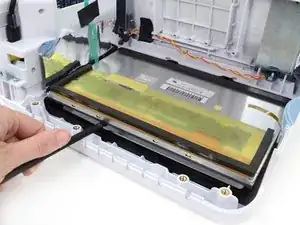

Используйте плоский конец лопатки, чтобы аккуратно поднять ЖК-дисплей из резиновой прокладки.

Удалите ЖК-дисплей из передней крышки.
