Замена клавиатуры пульта управления Kinetec Spectra S1
Замена повреждённой клавиатуры на Kinetec Spectra или Kinetec Essential Knee CPM достаточно проста и прямолинейна. Как только вы приобретёте подходящую клавиатуру (указанную в деталях), это руководство поможет вам.
Шаг 1
Шаг 1: Откройте пульт управления, удалив все восемь винтов с потайной головкой Pozi с задней стороны (не Phillips — но крестовая отвёртка подойдет, если работать аккуратно).
A. Если у вас достаточно терпения, обычно это можно сделать, не повреждая резиновую накладку на пульте. В противном случае можно сорвать всю резиновую крышку и затем приклеить обратно суперклеем или клеем E6000 Quick Hold. Рекомендуется сохранять резинку целой.

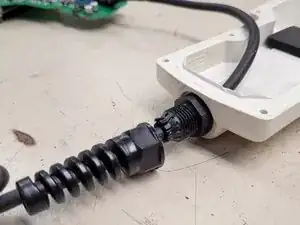

B. Затем открутите вводной сальник у основания пульта, чтобы кабель мог свободно двигаться.

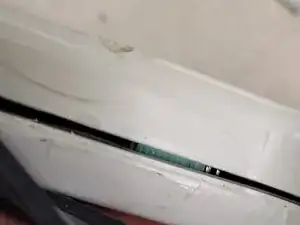

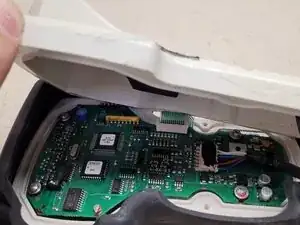

C. После этого обе половинки пульта можно разъединить.
D. Затем старую клавиатуру можно снять, сначала сдвинув фиксатор на гибком кабеле (см. Рисунок 2 и Рисунок 3), а затем поддев старую клавиатуру спереди.
E. После снятия старой клавиатуры на передней панели может остаться старый клей. Его можно аккуратно соскоблить с помощью пластиковой лопатки или пластикового инструмента для съёма наклеек.
Шаг 2

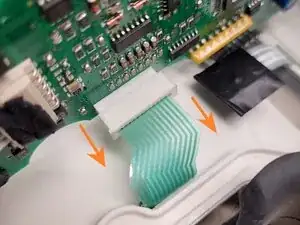

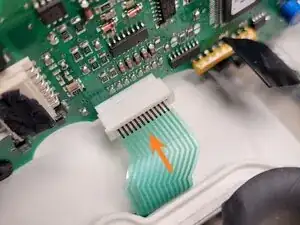

Сдвиньте фиксатор ленточного кабеля.

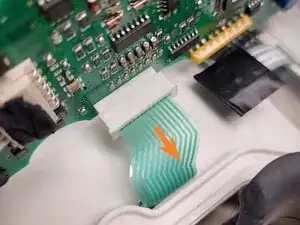

Вытяните старый ленточный кабель.
Шаг 3

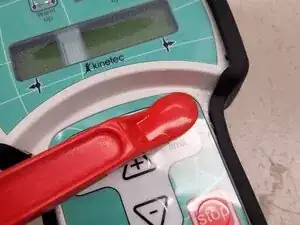

После снятия старой клавиатуры на передней панели может остаться старый клей. Его можно аккуратно соскоблить с помощью пластиковой лопатки или пластикового инструмента для снятия наклеек.
Удалите клейкую подложку с новой клавиатуры и протяните ленточный кабель через отверстие для кабеля в передней крышке.

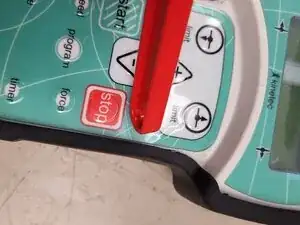

Прижмите по краям клавиатуру и вокруг всех кнопок, чтобы она плотно закрепилась.
Шаг 4
Вставьте ленточный кабель новой клавиатуры обратно в разъём.
Опустите защёлку разъёма.

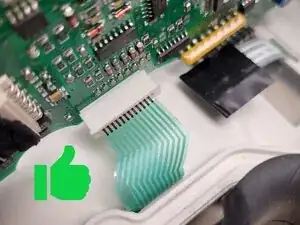

Если это выглядит так, значит всё в порядке!
Шаг 5

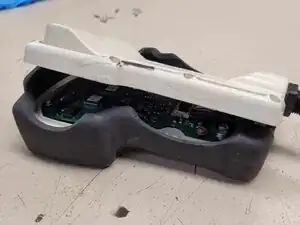

БУДЬТЕ ОЧЕНЬ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАЖАТЬ ЛЕНТОЧНЫЙ КАБЕЛЬ МЕЖДУ ПЕРЕДНЕЙ И ЗАДНЕЙ КРЫШКАМИ. Удобно подставлять переднюю крышку под углом при сборке двух половинок корпуса и смотреть между ними на предмет защемлённого кабеля перед тем, как вкручивать винты в пульт.
Соберите сальник на кабеле обратно и всё готово. Вкрутите винты.
Шаг 6

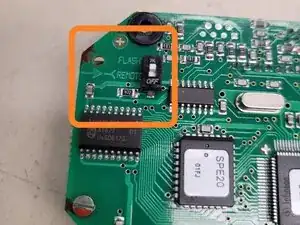

СОВЕТ: Следите, чтобы вы случайно не нажали и не перевели этот переключатель. Убедитесь, что он установлен в положение ON / FLASH memory, а не REMOTE / OFF. Если переключатель был случайно перевернут, пульт управления покажет на ЖК-экране SERV. MODE или Service Mode.
Запасные клавиатуры часто можно найти на eBay по хорошей цене.
Заключение

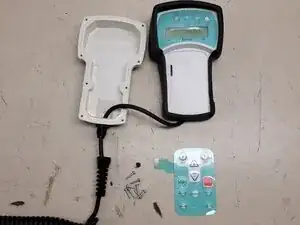

Для сборки устройства выполните вышеописанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
