Замена платы сигнального индикатора (PWA) GE Carescape R860
Это руководство поможет вам заменить плату сигнального индикатора (PWA), деталь M1227419-S, для вашего GE Carescape R860.
Если сигнальный индикатор неисправен, может потребоваться замена платы PWA. Чтобы получить доступ к плате PWA, сначала необходимо снять заднюю крышку и экранную защиту блока дисплея. Инструкции по снятию см. в разделе Разборка блока дисплея.
Для дополнительной информации о замене платы сигнального индикатора (PWA) см. раздел 9.5.3 (стр. 251) Технического руководства GE CARESCAPE R860.
Шаг 1
С помощью монтажного инструмента аккуратно подденьте линзу сигнального индикатора (в рамке) и извлеките её из блока дисплея.
Шаг 2
Ослабьте семь винтов, фиксирующих заднюю крышку, используя отвертку Phillips #0.
Снимите заднюю крышку.
Шаг 3
Перережьте стяжку, фиксирующую два кабеля в правом нижнем углу, используя ножницы.
Шаг 4
Отключите кабель контроллера сенсора.
Шаг 5
Отключите жгут клавиатуры от несущей платы.
Шаг 6
Отключите жгут энкодера от несущей платы.
Шаг 7
Отключите жгут динамиков от несущей платы и отложите динамики в сторону.

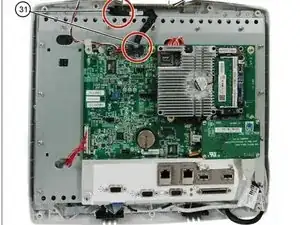

Шаг 8
Отключите жгут сигнального индикатора от несущей платы.

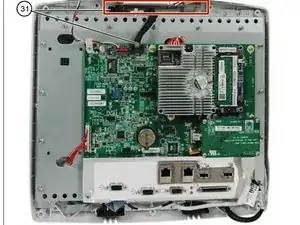

Шаг 9
Ослабьте (не снимая) пять винтов на верхнем крае экрана настолько, чтобы его приподнять, и сдвиньте экран в сторону с помощью отвертки Phillips #0.
Шаг 10
Ослабьте четыре винта вдоль каждой стороны экрана с помощью отвертки Phillips #0.
Шаг 11
Снимите четыре винта на нижнем крае экрана с помощью отвертки Phillips #0.
Шаг 12
Сдвиньте экран вниз, чтобы отсоединить разъём жгута контроллера сенсора.
Шаг 13
Вытащите плату PWA из слота.
Замените плату PWA.
Шаг 14
Подключите жгут сигнального индикатора.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
