Замена платы Circuit Board Philips Respironics System One REMstar

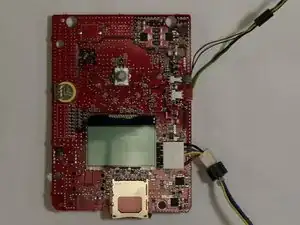

Этот гид покажет вам процесс удаления платы от вентиляторов Philips Respironics System One REMstar. Плата управляет всеми операциями устройства, включая критические параметры давления и объема, поэтому важно, чтобы плата функционировала корректно, если устройство используется у пациента. Обязательно выполните полные диагностические тесты на устройстве после замены, чтобы убедиться, что устройство работает как следует.
Шаг 1

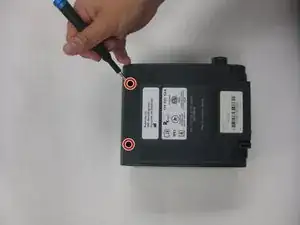

Переверните устройство вверх дном, чтобы резиновые ножки были обращены к Вам.
Используйте отвертку Torx TR15, чтобы удалить два винта длиной 46.5 мм, расположенные на задней панели.
Осторожно отделите панель, чтобы провода не повредились.
Шаг 2

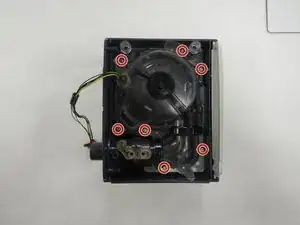

С помощью отвертки Torx TR10 удалите семь винтов длиной 13.5 мм, которые крепят внутренний корпус.
Поднимите внутренний корпус.
Шаг 3

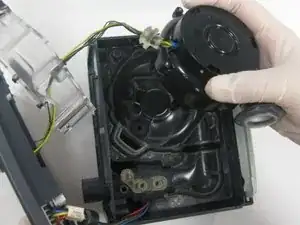

Удалите мотор с нижней части корпуса и отложите его в сторону.
Шаг 4

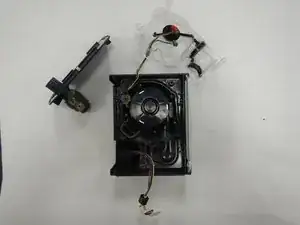

Удалите боковую панель, подняв ее из основания.
Удалите сгруппированный провод и соединитель проводов.
Шаг 5

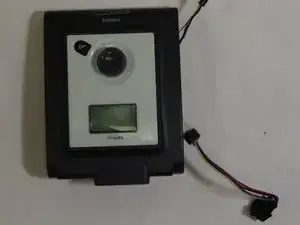

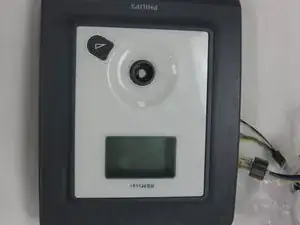

Снимите круглый элемент, отщелкнув его, чтобы отделить плату от верхней крышки.
Для выполнения этого действия инструменты не требуются.
Шаг 6

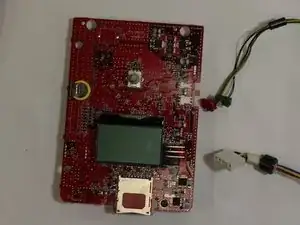

Отделите соединители проводов зеленого, красного и белого цвета от их соединений на плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
