Замена О-образного уплотнения вентилятора ULCO Integrus PSV

Данный гид поможет получить доступ и заменить О-образное уплотнение.

Убедитесь, что анестезирующее оборудование выключено
Получите доступ к корпусу вентилятора, следуя данной инструкции

Шаг 1

Перед разборкой убедитесь, что передние колеса заблокированы.

Шаг 2

Убедитесь, что ВСЕ газовые линии отключены и система была переработана, а также убедитесь, что все электрические линии отключены.

Шаг 3

Следуйте шагам в данном руководстве по замене.

Шаг 4

Одной рукой держите ручку для снятия вентилятора, другой придерживайте нижнюю часть вентилятора, крепко потяните за ручку, чтобы крепление поднялось по направляющим в раме.

Шаг 5

Потяните корпус вентилятора к себе, чтобы монтажные язычки вышли из направляющих рамы, и положите корпус вентилятора на пластиковый экран в задней части рабочего места, как показано на фото.

Шаг 6

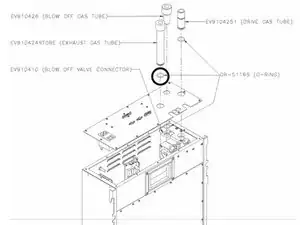

Вытащите вытяжной газовый шланг (EV910424) и замените О-образное уплотнение в канавке на трубке, смазав его силиконовой смазкой.

Шаг 7

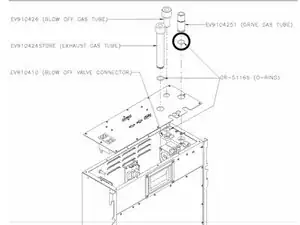

Вытащите газовый шланг привода (EV9104251) и замените О-образное уплотнение в канавке на трубке, смазав его силиконовой смазкой.

Шаг 8

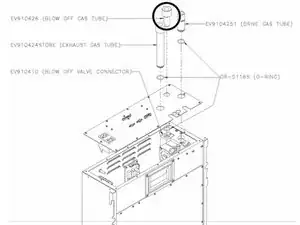

Вытащите газовый шланг сброса (EV910426).

Шаг 9

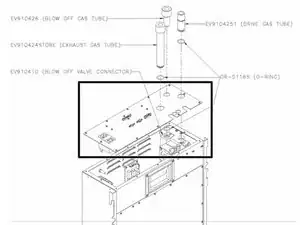

Открутите 12 удерживающих винтов на верхней панели. Осторожно приподнимите верхнюю панель, следя за тем, чтобы ни один из кабелей, соединяющих ее с корпусом вентилятора, не отсоединился.

Шаг 10

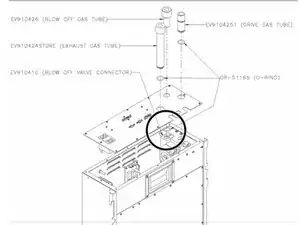

С помощью пинцета достаньте О-образное уплотнение из втыкателя газового сброса на блоке потока
