Очистка воздушного фильтра GE Carescape R860
В этом руководстве пользователь научится правильно отключать шланги от вентилятора для визуальной проверки на наличие мусора. Шаги с первого по третий можно найти в видеообзоре поддержки GE Carescape под названием Газовый вход, O2 и воздушный фильтр, которые объясняют, как правильно отсоединить шланги от устройства. Шаги четвертый и пятый взяты из руководства GE Carescape на странице 5-4 и инструктируют пользователя о том, как очистить фильтр, если будет найден мусор.
Для полного просмотра видео, пожалуйста, перейдите по ссылке https://services.gehealthcare.com/gehcst...
Шаг 1

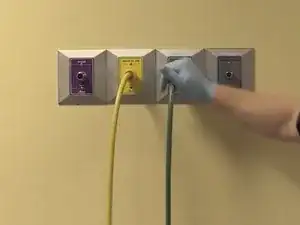

Отключите источники трубопроводов от стены.
Это желтые и зеленые шланги, шланги воздуха и кислорода, изображенные на фото.
Шаг 2

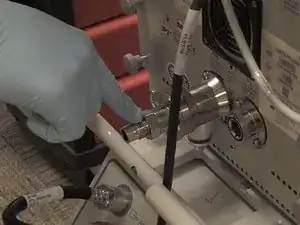

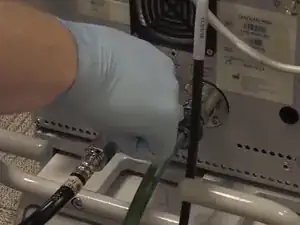

Отключите шланг кислорода от устройства.
Это также включает в себя удаление фитинга кислорода.
Шаг 3

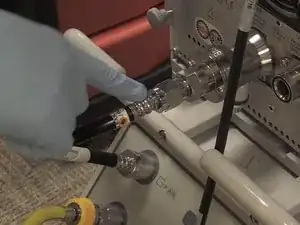

После отключения шланга кислорода будет отключен и шланг воздуха.

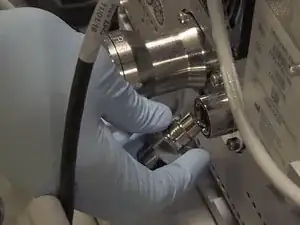

Воздушная линия может иметь шланг компрессора, как в этом устройстве, который необходимо снять перед удалением фитинга для воздуха.
Когда это будет сделано, вы сможете осмотреть оба отверстия с помощью фонарика на наличие мусора. Если мусор найден, переходите к следующему шагу. В противном случае вам следует снова установить шланги на устройство и стену.
Шаг 4
Откройте оба запорных клапана.
Убедитесь, что вдохновительный выход открыт для атмосферы (не заблокирован).
На экране VCB:
Убедитесь, что электромагнитные клапаны Air и O2 находятся под напряжением ().
Установите счетчики Air DAC на 60,000 (полностью открыты).
Установите счетчики O2 DAC на 60,000 (полностью открыты).
Шаг 5
Через 20 секунд:
Закройте оба запорных клапана. Пульсируйте клапанами Air и O2 5 раз по 5 секунд.
Установите счетчики Air DAC на ноль (закрыты).
Установите счетчики O2 DAC на ноль (закрыты).
Примечание: Закрытие запорных клапанов до установки счетчиков потока DAC на ноль сбрасывает давление в системе.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
