Замена передней панели с сенсорной рамкой GE Carescape R860
Если сенсорный дисплей вашего GE Carescape R860 включён, но не реагирует на прикосновения, используйте это руководство для замены сборки сенсорной рамки.
Перед использованием данного руководства убедитесь, что блокировка экрана не включена. Чаще всего зависание сенсорного экрана является результатом случайного включения блокировки экрана.
Для дополнительной информации по этой замене см. раздел 9.5.5 (стр. 253) технического справочника GE CARESCAPE R860.
Шаг 1

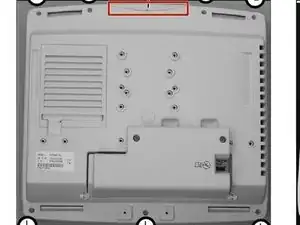

С помощью инструмента для вскрытия аккуратно подденьте линзу сигнальной лампы (в рамке) от дисплейного блока.
Шаг 2

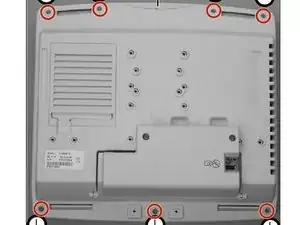

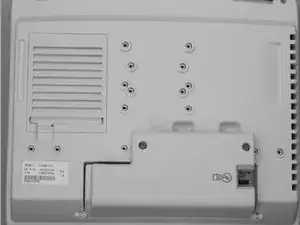

Ослабьте семь винтов, удерживающих заднюю крышку, при помощи крестовой отвертки Phillips #0.
Снимите заднюю крышку.
Шаг 3

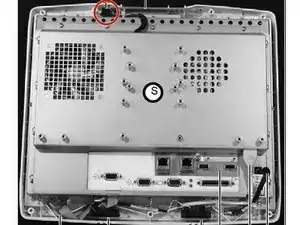

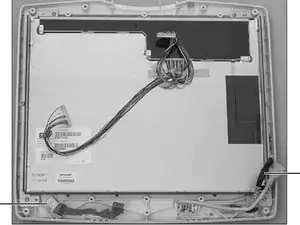

Перережьте стяжку, фиксирующую два кабеля в правом нижнем углу, используя ножницы.
Шаг 4

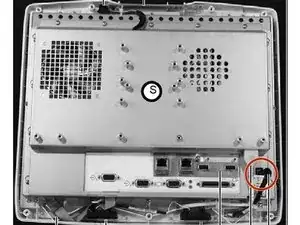

Отключите кабель контроллера сенсора.
Шаг 5

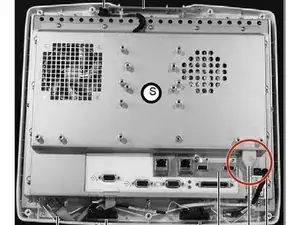

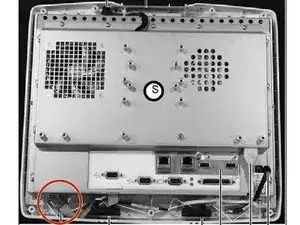

Отключите жгут клавиатуры от платы-носителя.
Шаг 6
Отключите жгут энкодера от платы-носителя.
Шаг 7

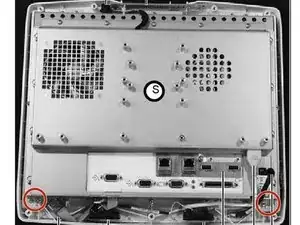

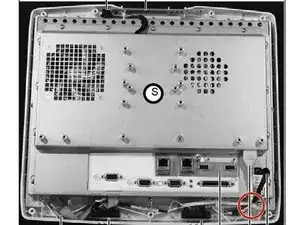

Отключите жгут динамиков от платы-носителя и отложите динамики в сторону.
Шаг 8

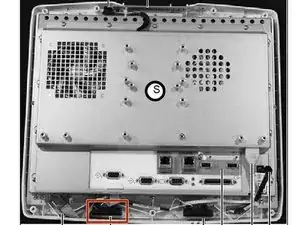

Отключите жгут сигнальной лампы от платы-носителя.
Шаг 9
Ослабьте (не вынимайте) пять винтов на верхнем крае экрана настолько, чтобы приподнять его, и сдвиньте экран в сторону с помощью крестовой отвертки Phillips #0.
Шаг 10
Ослабьте четыре винта вдоль каждой стороны экрана крестовой отверткой Phillips #0.
Шаг 11
Снимите четыре винта на нижнем крае экрана крестовой отверткой Phillips #0.
Шаг 12
Сдвиньте экран вниз, чтобы отключить разъём жгута контроллера сенсора.
Шаг 13
Снимите заднюю крышку и экран (см. «Разборка блока дисплея»).
Шаг 14

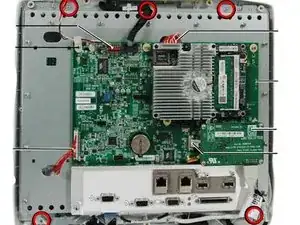

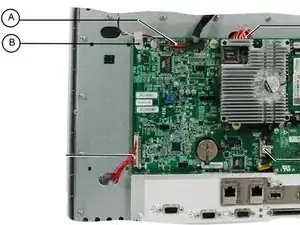

Отключите кабель вентилятора обдува (A); снимите пластиковую скобу (B), удерживающую жгут на плате-носителе.
Шаг 15
Отключите жгут LVDS от платы-носителя к ЖК-дисплею (22) — два разъёма.
Шаг 16

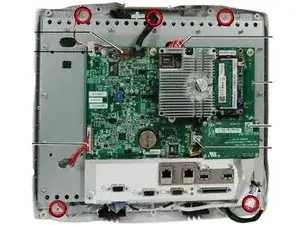

Снимите пять монтажных винтов экрана ЖК (обведены). Не ослабляйте винты, покрытые герметиком.
Шаг 17
Снимите экран и сборку платы-носителя с корпуса сборки сенсорной рамки ЖК.
Шаг 18

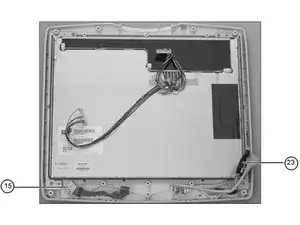

Перенесите жгут платы-носителя к клавиатуре (23) и сборку энкодера (15) на новую сборку сенсорной рамки ЖК.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
