Замена стойки монитора жизненных показателей Welch Allyn Connex 6000
Используйте это руководство, чтобы снять монитор Connex Vital Signs с офисной стойки Welch Allyn.
ВНИМАНИЕ: Это руководство по ремонту разработано командой iFixit на основе сервисного руководства Welch Allyn. Ни iFixit, ни это руководство не одобрены и не аффилированы с Welch Allyn.
Шаг 1

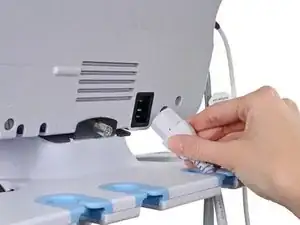

Отключите кабель питания переменного тока.
Шаг 2

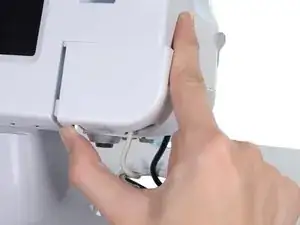

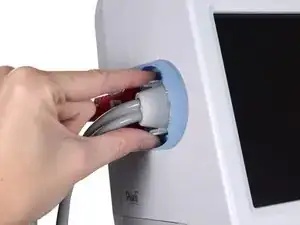

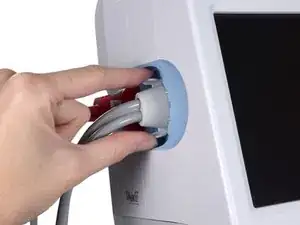

Разместите большой и указательный пальцы на соединителе шланга для измерения артериального давления (NIBP). Сожмите боковые защёлки, пока соединитель не освободится.
Всегда держите шланг за соединитель. Не тяните за сам шланг.
Оттяните соединитель от порта.
Шаг 3

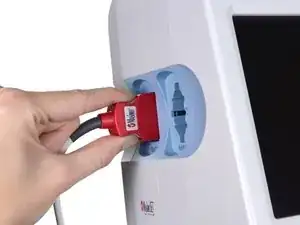

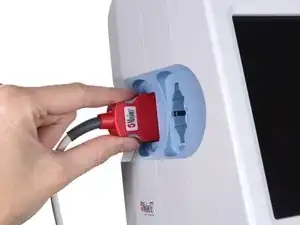

Разместите большой и указательный пальцы на соединителе кабеля пульсоксиметрии (SpO2 или комбинированный SpO2/SpHb). Сожмите боковые защёлки, пока соединитель не освободится.
Всегда держите кабель за соединитель. Не тяните за сам кабель.
Оттяните соединитель от порта.
Шаг 4

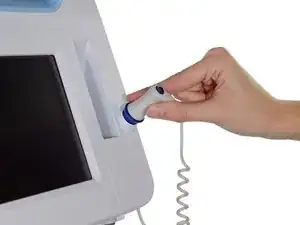

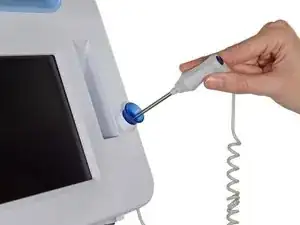

Возьмитесь за зонд температуры и потяните вверх, чтобы извлечь его из монитора.
Шаг 5

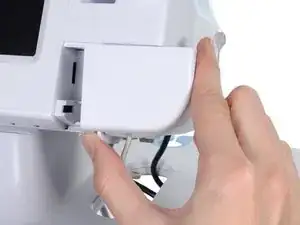

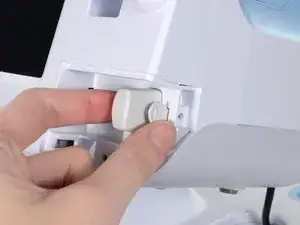

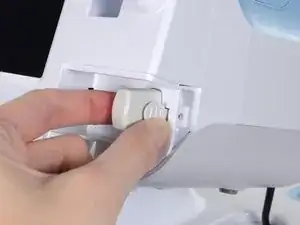

Снимите крышку температурного модуля, нажав на защёлку и сдвинув крышку вправо.
Шаг 6

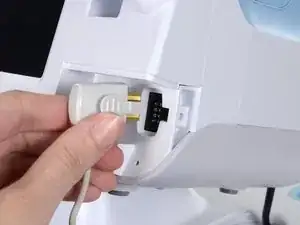

Нажмите на пружинную защёлку соединителя кабеля температурного зонда и извлеките его из порта зонда.
Шаг 7

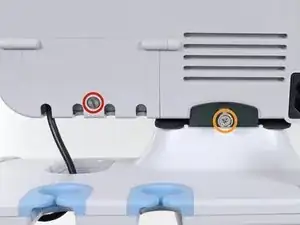

Удалите винт с плоской головкой на дверце USB-сети.
Ослабьте удерживающий винт с крестообразной головкой Phillips #2, фиксирующий монитор на стойке.
Шаг 8

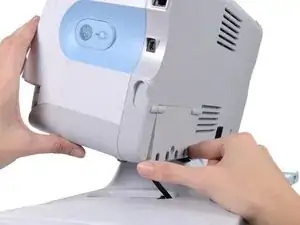

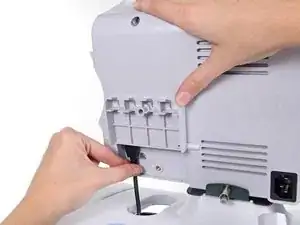

Удерживая монитор надежно, откройте дверцу USB-сети.
Возможно, потребуется слегка приподнять монитор, чтобы дверца могла выйти из монтажного кронштейна стойки.
Шаг 9

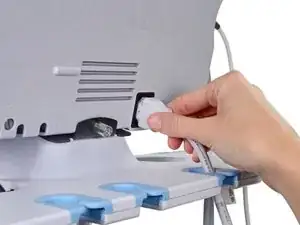

Отключите любые дополнительные USB-кабели от USB-портов на мониторе.
Шаг 10

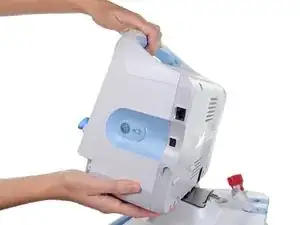

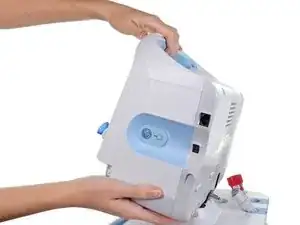

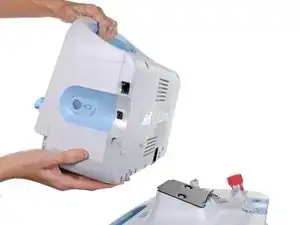

Сдвиньте монитор со стойки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
