Замена воздуходувки Philips BiPAP S/T
При интенсивной эксплуатации узел воздуходувки испытывает значительную нагрузку, что приводит к неисправностям всего блока. В этом случае требуется замена всей воздуходувки.
Для получения дополнительной информации о замене узла воздуходувки см. страницы 6–16 в сервисном руководстве.
Шаг 1

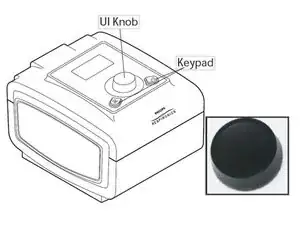

Снимите ручку интерфейса, потянув её прямо на себя.
Шаг 2

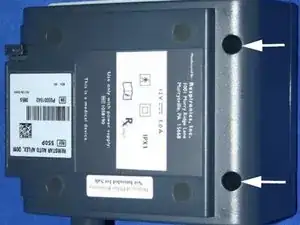

Снимите верхнюю крышку, используя отвертку Torx T15, чтобы выкрутить 2 винта на задней части корпуса.
Шаг 3

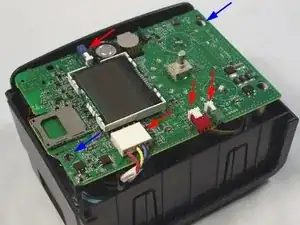

Снимите основную печатную плату, отключив жгуты проводов и сжав 2 стоечные втулки в углах платы.
Шаг 4

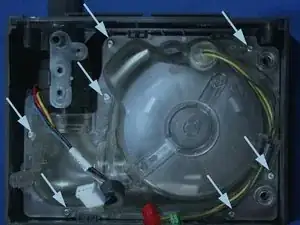

Снимите крышку воздуходувки, используя отвертку Torx T8, чтобы выкрутить 7 винтов, фиксирующих крышку в корпусе.
Шаг 5
Поднимите узел воздуходувки из корпуса воздуходувки.
Снимите выходной гофрированный патрубок с узла воздуходувки.
Шаг 6
Установите новый выходной гофрированный патрубок на узел воздуходувки.
Шаг 7

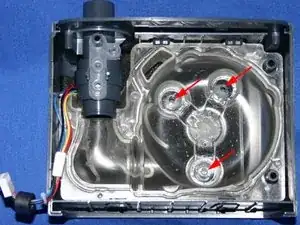

Совместите стойки, расположенные на дне узла воздуходувки, с отверстиями в корпусе воздуходувки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
