Замена блока питания Welch Allyn Connex Vital Signs Monitor 6000
Используйте это руководство, чтобы заменить блок питания в вашем мониторе жизненных показателей серии 6000 Connex.
ПРИМЕЧАНИЕ: Это руководство по ремонту подготовлено командой iFixit на основе сервисного мануала Welch Allyn. Ни iFixit, ни это руководство не поддерживаются и не связаны с Welch Allyn.
Шаг 1

Отключите кабель питания переменного тока.
Шаг 2


Поместите большой и указательный пальцы на разъём шланга для измерения кровяного давления (NIBP). Сожмите боковые защёлки, пока разъём не отсоединится.
Всегда держите шланг за разъём. Не тяните за сам шланг.
Оттяните разъём от порта разъёма.
Шаг 3


Поместите большой и указательный пальцы на разъём кабеля пульсоксиметрии (SpO2 или комбинированного SpO2/SpHb). Сожмите боковые защёлки, пока разъём не отсоединится.
Всегда держите кабель за разъём. Не тяните за сам кабель.
Оттяните разъём от порта разъёма.
Шаг 4

Возьмите зонд для измерения температуры и потяните его вверх, чтобы извлечь из монитора.
Шаг 5


Снимите крышку модуля температуры, нажав на защёлку и сдвинув крышку вправо.
Шаг 6


Нажмите пружинную защёлку на разъёме кабеля температурного зонда и извлеките его из порта зонда.
Шаг 7

Удалите винт с крестообразным шлицем для плоской головки на двери USB-сетевого разъёма.
Ослабьте неотсоединяющийся винт Phillips #2, фиксирующий монитор на стойке.
Шаг 8

Держась за монитор, откройте дверцу USB-сетевого разъёма.
Возможно, потребуется слегка приподнять монитор, чтобы дверь могла откинуться от крепления стойки.
Шаг 9

Отсоедините любые дополнительные USB-кабели от USB-портов на мониторе.
Шаг 10


Сдвиньте монитор с поддона стойки.
Шаг 11


Положите монитор вверх дном на чистую поверхность.
Вставьте монету в прорезь и нажмите, чтобы открыть.
Выберите монету, которая удобно входит в прорезь.
Снимите крышку батарейного отсека.
Шаг 12


Используйте пластиковую бирку, чтобы извлечь батарею из её гнезда.
Шаг 13

Откройте дверцу коммуникаций, чтобы получить доступ к винту в нижней левой части задней крышки.
Удалите четыре винта Phillips #2 (обозначенные 14 в сервисном мануале) из задней крышки.
Шаг 14

Рукоятка/строка сигналов обращена к вам, начните приподнимать заднюю крышку с левой стороны, удерживая правую сторону надёжно.
Не пытайтесь полностью отделить заднюю крышку от монитора — она всё ещё подключена несколькими кабелями.
Шаг 15

Поддерживайте заднюю крышку, пока вы отсоединяете кабели в следующих шагах.
Шаг 16


Отключите кабель вентилятора (обозначенный как разъём A в сервисном мануале) от его гнезда в блоке питания.
Шаг 17


Отсоедините маленький USB-разъём от его гнезда (обозначено как J4 в сервисном мануале).
Шаг 18


Отключите кабель питания коммуникаций от его гнезда (обозначено как J50 в сервисном мануале).
Только тяните за сам разъём, а не за гнездо. Это соединение очень плотное — работайте с разъёмом медленно и осторожно.
Шаг 19


Отсоедините большой USB-разъём от его гнезда (обозначено как J8 в сервисном мануале).
Шаг 20


Нажмите на защёлку кабеля Ethernet и отсоедините его от разъёма (обозначен J9 в сервисном руководстве).
Шаг 21

Следующий разъём требует использования обеих рук для отключения. Переверните заднюю крышку и положите её на спинку, чтобы получить доступ к кабелю блока питания.
Шаг 22


Кабель блока питания зафиксирован защёлкивающимся разъёмом, который нужно удерживать раскрытым, чтобы отсоединить разъём.
Вставьте плоский конец лопатки между зажимом разъёма и самим разъёмом блока питания под крышку блока питания.
Шаг 23


Крепко возьмите кабель блока питания и поднимите его вместе с лопаткой из канавки в корпусе блока питания, чтобы отсоединить разъём.
Шаг 24

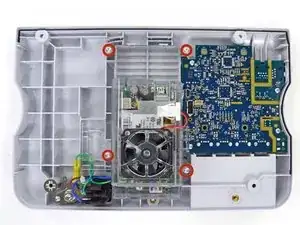

Снимите четыре винта Torx T10 с крышки блока питания.
Шаг 25

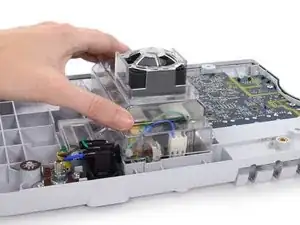

Снимите крышку блока питания.
Шаг 26

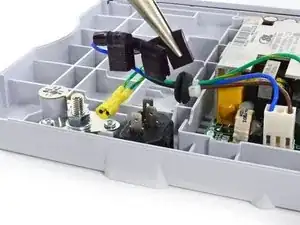

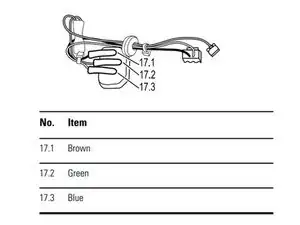

Отсоедините контакты силового шлейфа переменного тока от разъёма IEC с помощью плоскогубцев.
При сборке соедините зелёный с заземлением, синий с фазой (L), а коричневый с нейтралью (N).
Шаг 27

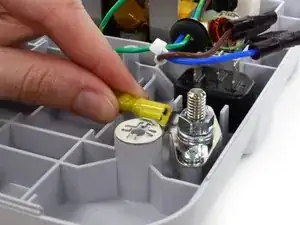

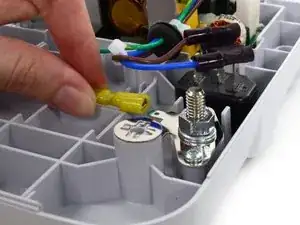

Отсоедините провод заземления от пластины заземления.

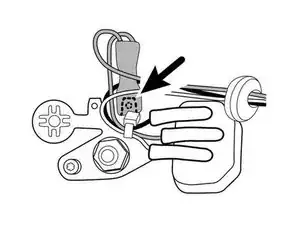

При сборке подключите кабель заземления от разъёма IEC к пластине заземления в положении, ближайшем к разъёму IEC. Убедитесь, что зелёные заземляющие провода проложены поверх синих и коричневых проводов.
Шаг 28

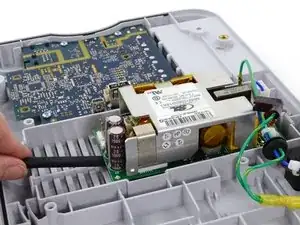

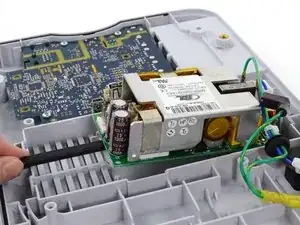

Используйте плоский конец лопатки, чтобы приподнять блок питания с посадочных стоек в заднем корпусе.

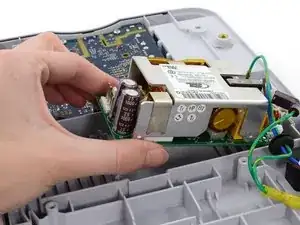

Поднимите и извлеките блок питания из заднего корпуса.
Будьте крайне осторожны и не прикасайтесь к выводам конденсаторов или оголённым паяным контактам на обратной стороне блока питания. Держите плату только за кромки.
При сборке убедитесь, что резиновая втулка силового шлейфа находится в пазу крышки блока питания.
Убедитесь, что зелёные заземляющие провода закреплены под крышкой блока питания.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
