Замена модуля монитора жизненных показателей Welch Allyn Connex 6000

Используйте это руководство, чтобы снять или заменить модуль жизненных показателей с монитора Connex.

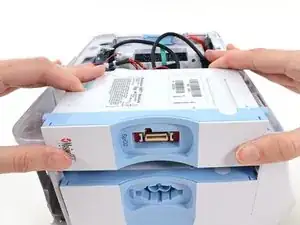

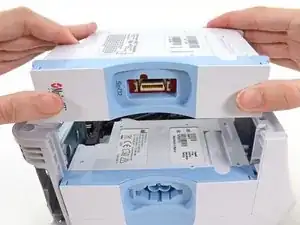

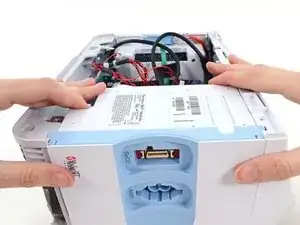

Это руководство показывает процедуру удаления модуля из стандартного шасси. Процедуру можно повторить для удаления второго модуля из стандартного шасси и третьего модуля из удлинённого шасси.

ПРИМЕЧАНИЕ: Это руководство по ремонту разработано командой iFixit на основе сервисного мануала Welch Allyn. Ни iFixit, ни это руководство по ремонту не одобрены и не связаны с Welch Allyn.

Шаг 1

Отсоедините кабель питания переменного тока.

Шаг 2

Поместите большой и указательный пальцы на разъём шланга для измерения артериального давления (NIBP). Сожмите боковые защёлки до освобождения разъёма.

Всегда держитесь за шланг за разъём. Не тяните за сам шланг.

Оттяните разъём от порта разъёма.

Шаг 3

Поместите большой и указательный пальцы на разъём кабеля пульсоксиметра (SpO2 или комбинированный SpO2/SpHb). Сожмите боковые защёлки до освобождения разъёма.

Всегда держитесь за кабель за разъём. Не тяните за сам кабель.

Оттяните разъём от порта разъёма.

Шаг 4

Возьмите датчик температуры и потяните его вверх, чтобы извлечь из монитора.

Шаг 5

Снимите крышку температурного модуля, нажав на защёлку и сдвинув крышку вправо.

Шаг 6

Нажмите на пружинную защёлку разъёма кабеля датчика температуры и выньте его из разъёма датчика.

Шаг 7

Удалите винт с плоской головкой на дверце USB-сети.

Ослабьте фиксированный винт Phillips №2, крепящий монитор к стойке.

Шаг 8

Удерживая монитор надежно, откройте дверцу USB-сети.

Возможно, придётся немного приподнять монитор, чтобы дверца могла откинуться от крепления на стойке.

Шаг 9

Отсоедините любые вспомогательные USB-кабели от USB-портов монитора.

Шаг 10

Сдвиньте монитор со станции.

Шаг 11

Положите монитор вверх ногами на чистую поверхность.

Вставьте монету в прорезь и нажмите, чтобы открыть.

Выберите монету, которая удобно помещается в прорези.

Снимите крышку батарейного отсека.

Шаг 12

Используйте пластиковую бирку, чтобы вынуть батарею из её посадочного места.

Шаг 13

Откройте коммуникационную дверцу, чтобы получить доступ к винту в задней левой части корпуса.

Удалите четыре винта Phillips №2 (обозначенные как 14 в сервисном мануале) с задней крышки корпуса.

Шаг 14

Держа рукоять/панель оповещений лицом к себе, начните поднимать заднюю крышку с левой стороны, удерживая правую сторону надежно.

Не пытайтесь полностью отделить заднюю крышку от монитора — она всё ещё соединена несколькими кабелями.

Шаг 15

Поддерживайте заднюю крышку, пока вы отсоединяете кабели на следующих шагах.

Шаг 16

Отключите кабель вентилятора (обозначенный как разъём A в сервисном мануале) от его гнезда в блоке питания.

Шаг 17

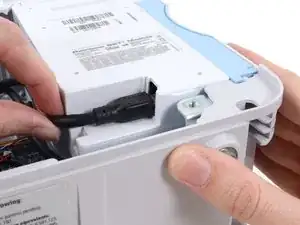

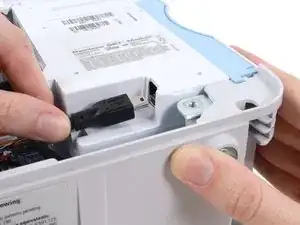

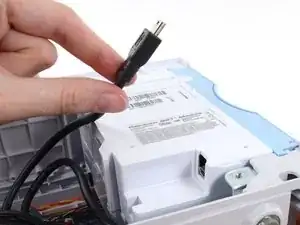

Отсоедините маленький USB-разъём от его гнезда (обозначен как J4 в сервисном мануале).

Шаг 18

Отключите кабель питания коммуникаций от его гнезда (обозначено как J50 в сервисном мануале).

Только тяните за сам разъём, а не за гнездо. Это соединение очень плотное, работайте с разъёмом медленно и аккуратно.

Шаг 19

Отключите большой USB-разъём от его гнезда (обозначено J8 в сервисном руководстве).

Шаг 20

Нажмите защёлку на кабеле Ethernet и отсоедините его от гнезда (обозначено J9 в сервисном руководстве).

Шаг 21

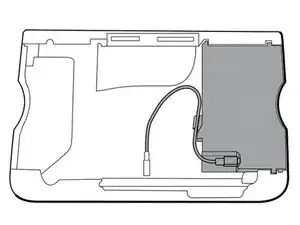

Следующий разъём требует использования двух рук для отсоединения. Переверните заднюю крышку и положите её на спину, чтобы получить доступ к кабелю блока питания.
