Замена впускного коллектора Bear 1000 Air и O2
См. на странице 85 в полном руководстве по обслуживанию.
Шаг 1

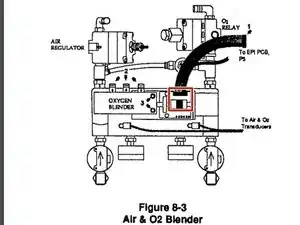

Удалите ленточный кабель от соединения на плате управления смесителем кислорода.
Шаг 2
Отметьте пластиковые шланги, прикрепленные к смесителю кислорода (чтобы вы могли установить их обратно так же), а затем удалите их.
Шаг 3

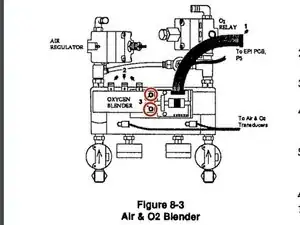

У смесителя воздуха/кислорода есть два винта рядом с платой управления. Удалите их и снимите устройство.
Шаг 4
Удалите пневматические и электрические соединения, помеченные на схеме.
Шаг 5
Удалите чаши водяного ловителя с задней части устройства.
Шаг 6

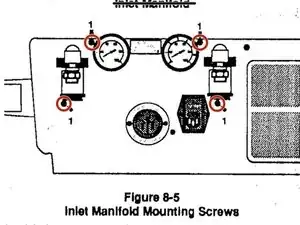

Удалите четыре винта и снимите коллектор.
Шаг 7
Удалите два винта, удерживающих блок питания на коллекторе.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке. Калибруйте и тестируйте систему, чтобы убедиться, что замена была успешной.
Перевод руководства с ifixit.com
