Замена корпуса выпускающего клапана аппарата искусственной вентиляции легких Cardinal Health Vela
Это руководство содержит пошаговую информацию о том, как заменить корпус выпускающего клапана на аппарате искусственной вентиляции легких Cardinal Health Vela.
Выпускающий клапан является критическим компонентом любого вентилятора, предназначенным для предотвращения проникновения загрязнённого воздуха внутрь при вдохе без препятствования выдоху.
Корпус выпускающего клапана может потребоваться снять для очистки и стерилизации или для замены диафрагмы выпускающего клапана.
Руководство по замене датчика расхода от Viasys можно найти на странице 38 прилагаемого руководства по обслуживанию.
Шаг 1

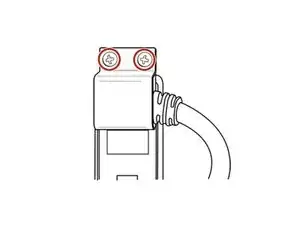

Используйте отвертку, чтобы открутить два винта с крестообразным шлицем Phillips #0 в верхней части защитной крышки разъёма.
Шаг 2
Снимите защитную крышку разъёма и отключите вентилятор от сети.
Шаг 3

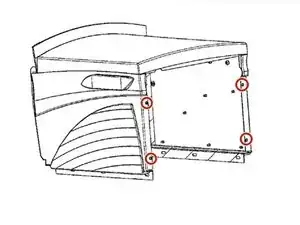

Снимите четыре винта Phillips #0 на задней стороне аппарата.
Шаг 4

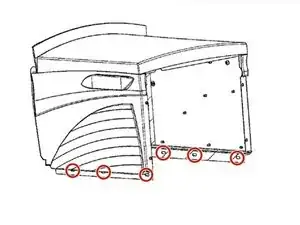

Снимите все шесть маленьких винтов боковой панели вдоль нижней части каждой стороны верхней крышки той же отверткой.
Шаг 5
Сдвиньте верхнюю крышку к задней части аппарата, чтобы снять её.
Шаг 6

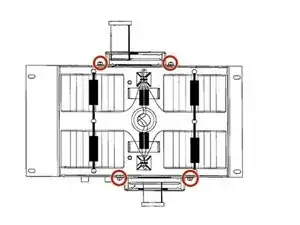

Используя отвертку Phillips #0, выкрутите четыре винта Phillips, расположенные по обеим сторонам от отсека батареи.
Шаг 7
Поднимите отсек батареи из аппарата.
Внимание: провода, соединяющие батареи с аппаратом, всё ещё будут подключены, поэтому поднимайте отсек батареи аккуратно.
Шаг 8

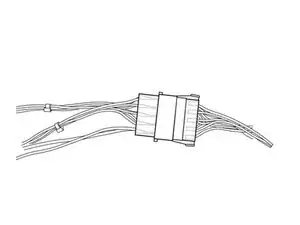

Отключите батареи от аппарата, разъединив разъём батарей.
Шаг 9
Снимите два потайных винта Phillips с правой стороны задней панели.
Шаг 10

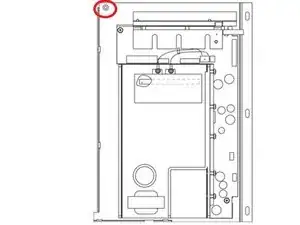

Снимите один потайной винт Phillips в верхней передней части правой панели.
Шаг 11

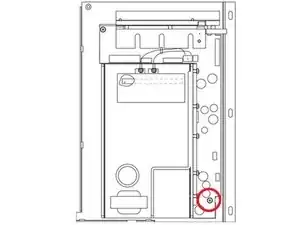

Снимите один винт Phillips в нижней центральной части правой панели.
Шаг 12

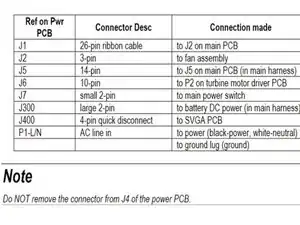

Осторожно извлеките панель и плату питания. Положите панель на ровную поверхность и выполните следующие отключения:
Шаг 13
Снимите 2 потайных винта Phillips на задней части левой панели.
Снимите 1 потайной винт Phillips в верхней передней части левой панели.
Извлеките левую панель.
Шаг 14
Отключите от основной платы следующие элементы:
JP2 40-контактный ленточный кабель к JP1 на плате SVGA-выхода
J301 12-контактный к J301 на плате блендера
Шаг 15
Отключите зелёную трубку кислородного небулайзера
Снимите 2 винта с цилиндрической головкой Phillips за передней панелью внизу слева и справа.

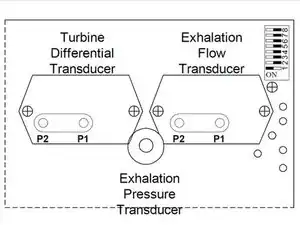

Отключите силиконовую трубку 1/8” №4 от P2 на датчике дифференциального давления выдоха.
Отключите силиконовую трубку 1/8” №5 от P1 на датчике дифференциального давления выдоха.
Отключите силиконовую трубку 1/8” №1 от турбины.
Шаг 16
Отключите силиконовую трубку 1/16” от передних портов соленоида автообнуления выхода турбины, идущую к основному пучку трубок.
Отключите силиконовую трубку 1/16” от соленоида автообнуления входа турбины, идущую к турбине.
Отключите силиконовую трубку 1/16” от соленоида автообнуления давления в дыхательных путях, идущую к гнезду выпускающего клапана.
Шаг 17
Отключите от основной платы следующие элементы:
Шаг 18
Отключите от платы мониторинга FIO2 следующие разъёмы:
J2 2-контактный (прозрачный разъём) к датчику кислорода
J3 2-контактный (синий разъём) к соленоиду подачи кислорода на сборке блендера
J4 2-контактный (красный разъём) к сборке соленоида небулайзера на верхней задней части блендера
Шаг 19

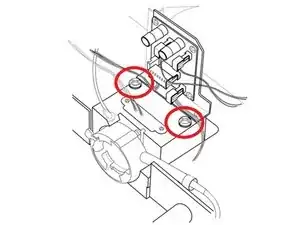

Снимите два винта с цилиндрической головкой Phillips на крышке клапана.
Шаг 20
Извлеките узел выпускающего клапана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
