Замена платы CPU Airox Legendair

Введение

Когда технические неполадки не удаётся устранить с помощью руководства по диагностике, и причиной неисправности является плата CPU, может потребоваться её замена. В этом руководстве приведены пошаговые инструкции по замене платы CPU.

Информация из руководства по ремонту указана в следующих разделах руководства пользователя:

· Глава 2 – 2.1.1 Очистка устройства

· Глава 2 – 2.4.1 Открытие и закрытие

· Глава 5 - 1.1-4 Коррективное обслуживание

· Глава 5 - 2.1 Раздел корректирующего обслуживания

Шаг 1

Прежде всего отключите питание устройства.

Шаг 2

Разместите устройство в чистой и проветриваемой зоне.

Шаг 3

С помощью ткани или губки, слегка увлажнённой раствором бактерицидного или дезинфицирующего средства, аккуратно очистите внешнюю поверхность устройства.

Шаг 4

При необходимости слегка распылите дезинфицирующий раствор на устройство, учитывая требования, изложенные в предварительных операциях.

Не допускайте попадания жидкости внутрь устройства (в частности через вентиляционные отверстия).

Шаг 5

Используйте мягкий поток воздуха, чтобы удалить остатки жидкости из вентилятора.

Шаг 6

Убедитесь, что вентилятор выключен перед началом ремонта.

Завершите процесс очистки.

Шаг 7

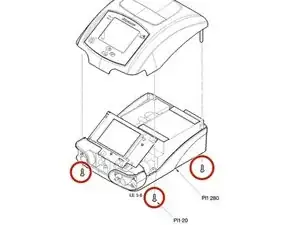

Поместите устройство в чистую и проветриваемую зону и откройте корпус, сняв пять крепёжных винтов (Pl1.20) на нижней стороне корпуса (Pl1-280). Поднимите верхнюю панель корпуса, чтобы получить доступ к внутренним компонентам устройства.

Осторожно разъединяйте половины корпуса, чтобы не оторвать соединения клавиатуры.

Шаг 8

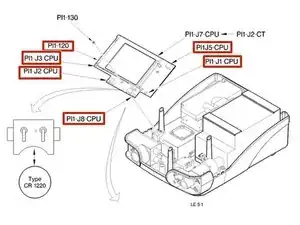

Отключите все разъёмы следующим образом: Pl1.J3.CPU, Pl1.J2.CPU, Pl1.J8.CPU, Pl1.J1.CPU, Pl1.J5.CPU и Pl1.J7.CPU платы CPU.

Устройство должно быть выключено для снижения риска статического электричества.

Шаг 9

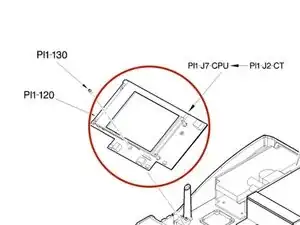

Отвинтите три крепёжных винта (Pl1-130), удерживающие плату CPU (Pl1-120).

Шаг 10

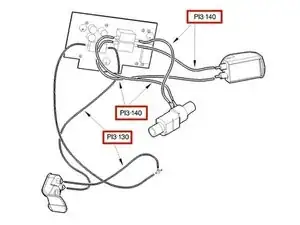

Извлеките плату из посадочного места и отсоедините видимый комплект воздуховодов (Pl3-130 и Pl3-140).

Шаг 11

Замените текущую плату CPU (Pl1-120) на новую плату и аккуратно установите комплект воздуховодов на прежние места (Pl3-130 и Pl3-140).

Эти элементы могут потребовать замены при необходимости, в зависимости от их общего состояния. Особое внимание уделите тому, чтобы при сборке не перепутать направление трубок.

Шаг 12

Установите новую плату в её посадочное место и предварительно вкрутите три крепёжных винта (Pl1-130), снятые на шаге 4. Проверьте положение платы и окончательно затяните винты (момент 5 Нм макс.).

Заключение

Для повторной сборки устройства выполните перечисленные инструкции в обратном порядке.

Примечание: Если вы забыли, вот расположение разъёмов: Pl1.J3.CPU с линией напоминания тревоги, Pl1.J2.CPU с линией RS232, Pl1.J8.CPU с линией FiO2, Pl1.J5.CPU с линией питания, Pl1.J7.CPU соединён с Pl1.J2.CT, Pl1.J1.CPU с линией пьезоэлектрического соленоидного клапана.
