Замена модуля сетевого ввода Bear 1000

Отсоедините ленточный кабель в месте подключения на плате управления блендера кислорода.

Отметьте пластиковые шланги, присоединённые к блендеру кислорода (чтобы вернуть их на те же места), затем снимите их.

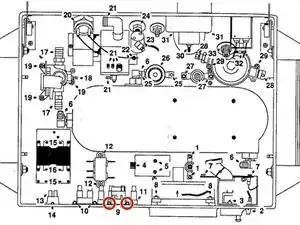

У блендера воздух/кислород имеются два винта рядом с платой управления. Удалите их и извлеките блок.

Отключите указанные пневматические и электрические соединения.

Снимите водосборные колбы на задней части блока.

Удалите четыре винта и снимите коллектор.

Отвинтите два винта, крепящие блок питания к коллектору.

Отметьте или промаркируйте 6 фастон-разъёмов по позициям и снимите их.

Отметьте или промаркируйте две провода, идущие к выключателю питания, и отсоедините их со стороны выключателя.

С помощью шестигранного ключа снимите скобу крепления сетевого шнура.

С помощью шестигранного ключа снимите крепёжные винты и гайки с модуля сетевого ввода.

После снятия термоусадочной трубки выпаяйте два нижних провода с модуля сетевого ввода, отметив их расположение.

Запаяйте провода на заменяемом модуле, покрыв места пайки термоусадочной трубкой.

Перенесите барабан селектора напряжения с оригинального модуля на заменяемый и установите модуль на место.
