Замена левой панели вентилятора Cardinal Health Vela
Левая панель имеет структурное значение для вентилятора, но не прикреплена к другим компонентам. Поэтому необходимо снять левую панель для выполнения большей части обслуживания внутренних компонентов вентилятора. Для выполнения этого руководства вам понадобится отвертка с крестовым жалом. Эта деталь является строго структурной, однако ее необходимо снять, чтобы получить доступ ко многим частям внутри.
Шаг 1

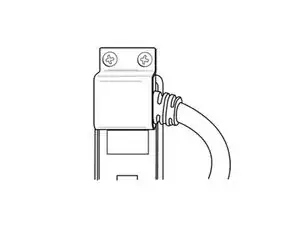

Используйте отвертку, чтобы снять два винта с потайной головкой на верхней части защитного экрана разъема.
Шаг 2
Снимите защитный экран разъема и отключите вентилятор от сети.
Шаг 3

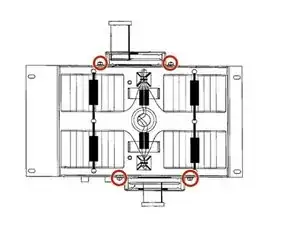

Удалите четыре винта с крестовой головкой #0 на задней стороне вентилятора.
Шаг 4

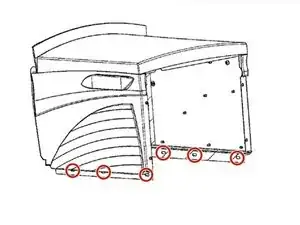

Снимите все шесть маленьких винтов боковой панели вдоль нижней части каждой стороны верхней крышки с помощью той же отвертки.
Шаг 5
Сдвиньте верхнюю крышку к задней части вентилятора, чтобы снять ее.
Шаг 6
Используйте свою отвертку с крестовым жалом, чтобы открутить 4 винта с потайной головкой, расположенные с каждой стороны поддона батареи.
Шаг 7
Поднимите поддон батареи из вентилятора.
Внимание: Провода, соединяющие батареи с вентилятором, останутся подключенными, поэтому поднимайте поддон батареи осторожно.
Шаг 8

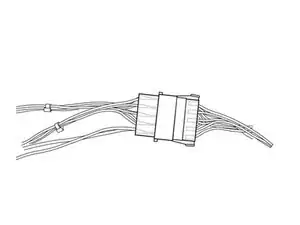

Отключите батареи от вентилятора, разъединив соединитель батареи.
Шаг 9

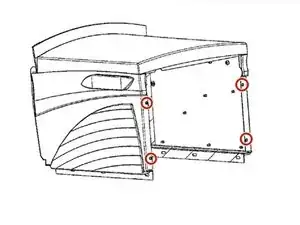

Удалите два винта с потайной головкой на задней панели.
Шаг 10
Удалите винт с потайной головкой на верхней передней части панели.
Шаг 11
Панель теперь свободна и может быть поднята из устройства.
Шаг 12
Чтобы установить левую панель, выполните эти шаги в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
