Замена печатной платы ResMed VPAP Auto 25
Печатная плата ResMed VPAP Auto 25 является очень хрупким компонентом этого устройства и может быть повреждена вследствие человеческой ошибки (например, падения или неаккуратного обращения с устройством), износа или воздействия влаги. Печатную плату трудно найти в качестве запасной части, но, если правильно ее искать, можно заказать у производителя на сайте www.setec.com.au. Замена печатной платы в ResMed VPAP Auto 25 может сэкономить много денег и избежать необходимости покупки нового устройства. Удалённая в этом руководстве печатная плата содержит порты и вытяжной вентиль, поэтому любые проблемы с этими компонентами могут быть устранены заменой этой вторичной печатной платы, а не материнской платы.
Эта печатная плата также содержит большой конденсатор, поэтому будьте осторожны при обращении с платой, чтобы случайно не разрядить ее.
Шаг 1

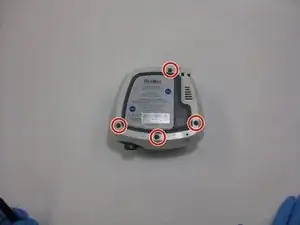

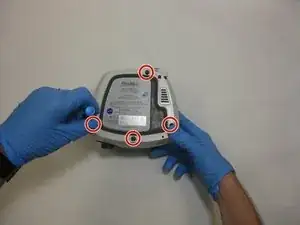

Удалите четыре винта Torx T3 длиной 26,7 мм с нижней стороны ResMed VPAP Auto 25.
Шаг 2
Переверните устройство.

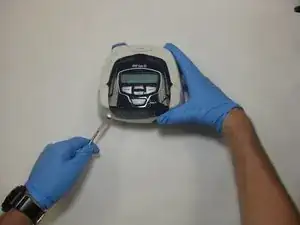

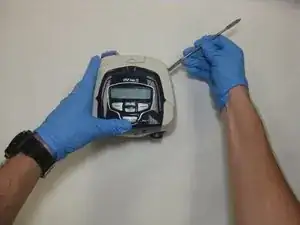

Аккуратно с помощью металлической лопатки приподнимите внешнюю пластиковую крышку до тех пор, пока она не станет свободной и не сможет быть удалена.
Шаг 3

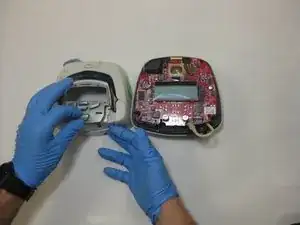

Снимите переднюю крышку, чтобы открыть доступ к внутренним компонентам.
Шаг 4

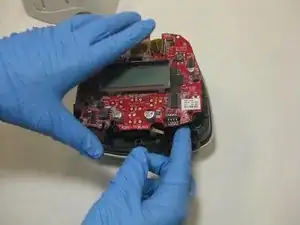

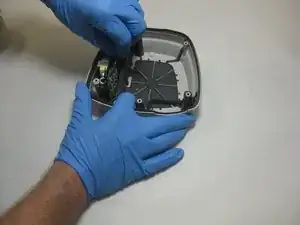

Освободите материнскую плату от резинок, удерживающих ее на месте, и отключите компоненты экрана.
Шаг 5

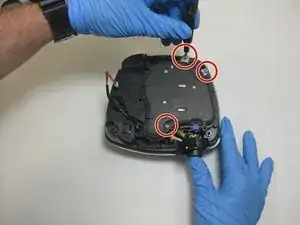

Удалите три винта Torx T3 длиной 26,7 мм с теперь видимой крышки резинок вентилятора.

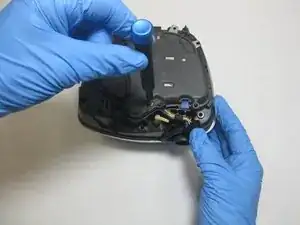

Снимите крышку вентилятора, открыв доступ к мотору вентилятора.
Шаг 6

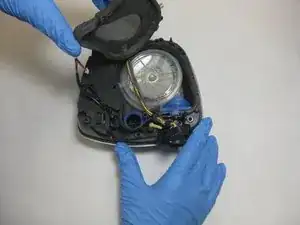

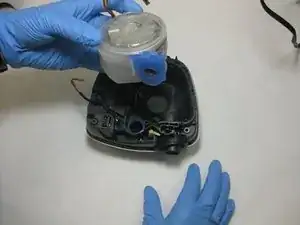

Извлеките блок мотора вентилятора из корпуса.

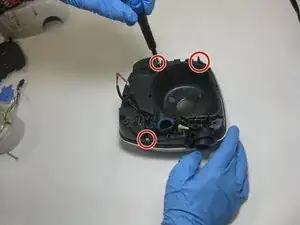

Удалите три винта длиной 26,7 мм, крепящие корпус мотора к нижней части, с помощью отвертки Torx T3.
Шаг 7

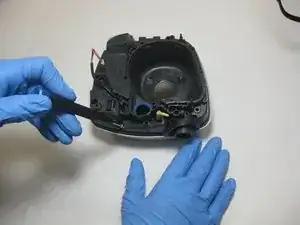

Извлеките корпус мотора вентилятора из нижней крышки, открыв доступ к теплоизоляционной накладке и печатной плате.

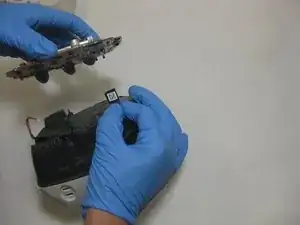

Выдвиньте печатную плату из пластиковых пазов в нижней крышке, чтобы извлечь нужный компонент.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
