Замена турбинного фильтра Cardinal Health Vela P/N 10365

Ошибка при тесте «Доставленный объём» может указывать на загрязнённые фильтры, требующие замены. Умение заменять эти фильтры важно для работоспособности вентилятора. В этом руководстве приведены все необходимые шаги, включая демонтаж:

-силового кабеля

-верхней панели

-лотка для аккумулятора

-левой панели

-узла смесителя

И, наконец, самого узла турбина/глушитель

Шаг 1

Используйте отвёртку, чтобы выкрутить два винта с полукруглой головкой Phillips в верхней части защитного кожуха вилки.

Шаг 2

Снимите защитный кожух вилки и отключите вентилятор от сети.

Шаг 3

Снимите четыре винта Phillips №0 на задней стороне вентилятора.

Шаг 4

С помощью той же отвёртки удалите все шесть мелких винтов боковой панели вдоль нижней кромки каждой стороны верхней крышки.

Шаг 5

Сдвиньте верхнюю крышку в сторону задней части вентилятора и снимите её.

Шаг 6

Используйте Phillips-отвёртку, чтобы открутить 4 винта с полукруглой головкой, расположенные по бокам лотка для аккумулятора.

Шаг 7

Поднимите лоток для аккумулятора и извлеките его из вентилятора.

Предупреждение: провода, соединяющие аккумуляторы с вентилятором, всё ещё будут подсоединены, поэтому поднимайте лоток осторожно.

Шаг 8

Отключите аккумуляторы от вентилятора, разъединив разъём батареи.

Шаг 9

Снимите два винта с зенковкой на задней части панели.

Шаг 10

Снимите винт с зенковкой в верхней передней части панели.

Шаг 11

Панель теперь свободна и может быть приподнята и удалена из устройства.

Шаг 12

Для установки левой панели выполните шаги в обратном порядке.

Шаг 13

Если установлена задняя панель, снимите фитинги высокого и низкого давления кислорода с задней панели при помощи гаечного ключа 3/4". ПРИМЕЧАНИЕ: фитинг высокого давления расположен выше фитинга низкого давления.

Шаг 14

Если установлена задняя панель, отключите 40-контактный ленточный кабель от платки SVGA out.

Шаг 15

Если установлена передняя панель, отключите зелёную трубку небулайзера кислорода.

Шаг 16

Отключите:

-J301, 12-контактный разъём от J301 на основной плате

От платы смесителя

Шаг 17

Удалите нижнюю ленту входного фильтра окружающего воздуха, сжав и вытянув её.

Шаг 18

Снимите три винта с полукруглой головкой Phillips на правой стороне задней панели.

Шаг 19

Сборка теперь должна быть свободна для снятия. При извлечении используйте плоскогубцы с острым носиком, чтобы отключить трубку диффузора кислорода по мере удаления узла смесителя.

Шаг 20

Если установлен узел клапана выдоха, отключите:

J3 [2-контактный (синий)]

От соленоида входа кислорода на узле смесителя.

J4 [2-контактный (красный)]

От соленоида небулайзера на верхней задней части смесителя.

Шаг 21

Для установки выполните шаги в обратном порядке.

Шаг 22

Отключите основной жгут проводов, разъём P2 на плате драйвера турбины (PCBA).

Шаг 23

Снимите 5 монтажных винтов с полукруглой головкой Phillips.

Шаг 24

Отключите серые силиконовые гнутые трубки впуска и выпуска, аккуратно вытянув их из трубок глушителя.

Шаг 25

Узел турбина/глушитель теперь должен быть свободен для подъёма с основания коллектора.

Аккуратно потяните вверх за гнутые трубки, чтобы снять их.

Шаг 26

Для установки P/N 16350 «Узел турбина/глушитель» выполните шаги в обратном порядке.

Шаг 27

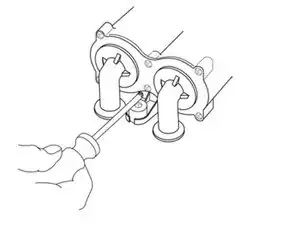

Снимите шесть винтов с полукруглой головкой Phillips на крышке фильтра.

Шаг 28

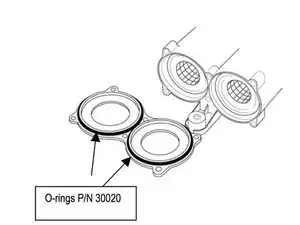

Крышка теперь должна быть свободна — снимите её вместе с двумя уплотнительными кольцами «O»-ring.

Шаг 29

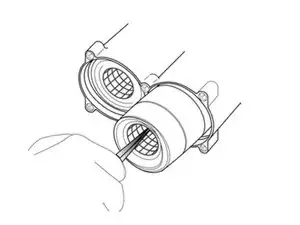

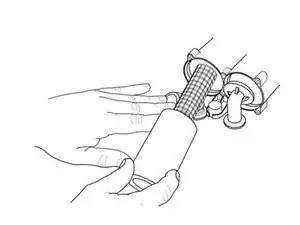

Используйте плоскогубцы с острым носиком, чтобы извлечь левый и правый фильтрующие блоки. На правом фильтре должен быть «чехол»-фильтр.

Шаг 30

Для установки выполните шаги в обратном порядке. Если вы заменяете фильтрующие/глушительные узлы P/N 10365, убедитесь, что глушитель (выход) установлен в левую трубку, а чулочный фильтр (вход) — в правую трубку.

Заключение

Для повторной сборки устройства выполняйте эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
