Замена внутренних и наружных фильтров ResMed S9 VPAP Auto
ResMed S9 VPAP Auto — это медицинский вентилятор, обычно называемый VPAP (аппарат с регулируемым положительным давлением в дыхательных путях). Этот гид приведет вас к замене как внутренних, так и наружных фильтров устройства. Фильтры помогают удалить пыль и загрязнения из воздуха, проходящего через устройство. Со временем фильтры необходимо менять из-за накопления грязи. Замена фильтров улучшит работу устройства и поможет ему работать дольше и эффективнее. Для получения дополнительной информации об устройстве перейдите на домашнюю страницу производителя.
При снятии верхней панели для доступа к материнской плате будьте осторожны, чтобы не прикладывать давление к стороне ручки управления. Известны случаи ее отлома из-за удара или давления.
Шаг 1

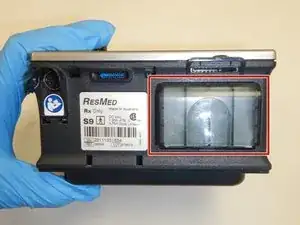

Поднимите край полупрозрачной пластиковой крышки фильтра в нижней части устройства.
Снимите старый фильтр и замените его новым.
Шаг 2

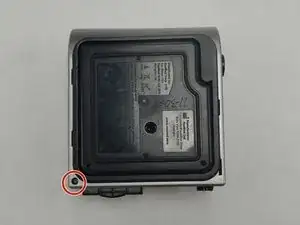

Чтобы получить доступ к внутреннему фильтру ResMed S9 VPAP Auto, переверните устройство вверх дном.
Используйте отвертку Torx T3, чтобы снять винт в углу.
Каждый винт в этом руководстве имеет размер 1,2 мм Torx T3.
Шаг 3

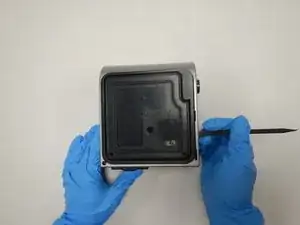

Используйте лопатку, чтобы открыть заднюю панель.
Шаг 4

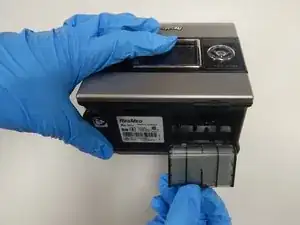

Используйте лопатку, чтобы открыть переднюю панель.

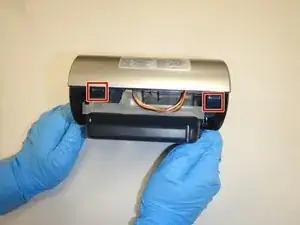

Если у вас возникают трудности, нажмите на два крючка, чтобы открыть эту сторону устройства.
Снимите, чтобы получить доступ к панели управления.
Шаг 5

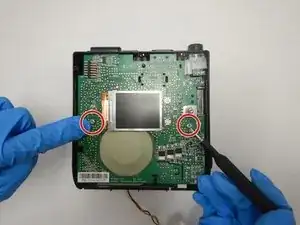

Снимите два винта на плате с помощью отвертки Torx T3.
Шаг 6

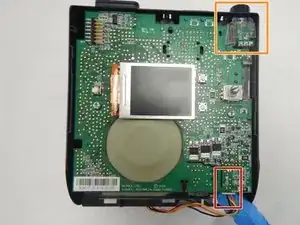

Снимите разъем, соединяющий красный, оранжевый и черный провода с платой.
Разъем в правом верхнем углу доступен через нижнюю часть устройства.

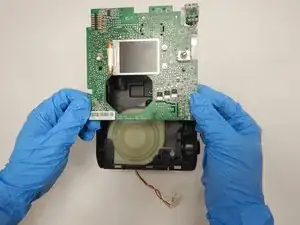

Переверните плату и используйте пинцет, чтобы нажать на пластиковый замок под оставшимся разъемом.
После этого плата поднимется, открывая внутреннюю часть машины.
Шаг 7

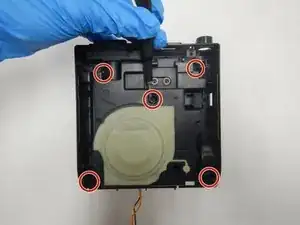

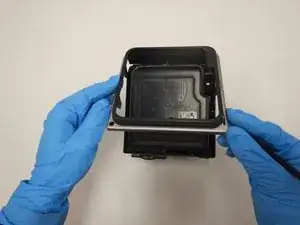

Снимите пять винтов с каркаса с помощью отвертки Torx T3.
Снимите пластиковый каркас, чтобы получить доступ к отсеку фильтра.
Шаг 8

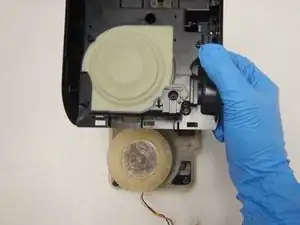

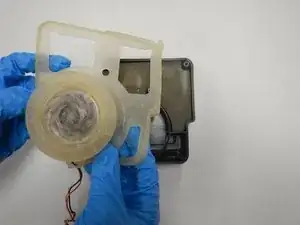

Снимите силикон и вентилятор, чтобы получить доступ к фильтрам.
Снимите и замените пенопластовые фильтры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
