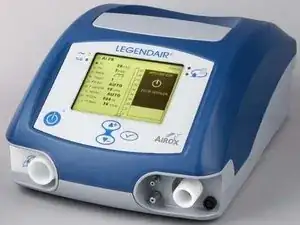

Замена турбинного блока Airox Legendair
Если после выполнения процедур диагностики сохраняются шумы турбины, может потребоваться замена турбинного блока. Это руководство пошагово проведёт оператора через процесс замены турбинного блока.
Информация из руководства по ремонту содержится в следующих разделах пользовательской инструкции:
· Глава 2 – 2.1.1 Очистка устройства
· Глава 2 – 2.4.1 Открытие и закрытие
· Глава 6 – 6.1 Снятие/установка турбинного блока с проводкой
Шаг 1
Сначала выключите устройство.
Шаг 2
Разместите устройство в чистой и хорошо проветриваемой зоне.
Шаг 3
С помощью ткани или губки, слегка увлажнённых раствором бактерицида или дезинфектанта, аккуратно очистите наружную поверхность устройства.
Шаг 4
При необходимости слегка распылите дезинфицирующий раствор на устройство, учитывая требования, описанные в предварительных операциях.
Не допускайте попадания жидкости внутрь устройства (в частности через отверстия системы охлаждения).
Шаг 5
Используйте мягкий поток воздуха, чтобы удалить оставшуюся жидкость из вентилятора.
Шаг 6
Перед началом ремонта убедитесь, что вентилятор выключен.
Разместите устройство в чистой и хорошо проветриваемой зоне.
Тщательно очистите устройство перед началом любых работ.
Шаг 7

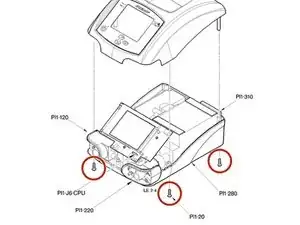

Откройте устройство, удалив пять крепёжных винтов (Pl1.20) на боковой стороне нижней крышки (Pl1-280). Снимите верхнюю внешнюю панель.
Аккуратно разделите две части корпуса, чтобы не повредить соединения клавиатуры.
Шаг 8

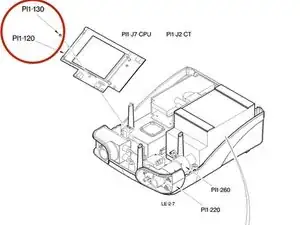

Отвинтите три крепёжных винта (Pl1-130), фиксирующие плату ЦПУ (Pl1-120).
Шаг 9

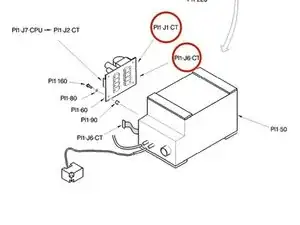

Отключите все разъёмы Pl1.J1.CT и Pl1.J2.CT платы управления турбиной.
Шаг 10

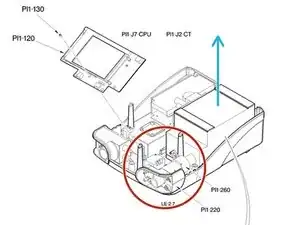

Извлеките корпус турбины (Pl1.50) из его гнезда и отсоедините блок измерения расхода (Pl1-260), трубки подачи O2 и пъезоэлектрический соленоидный клапан.
Шаг 11
Поместите турбинный блок (Pl1-50) в чистую и хорошо проветриваемую зону

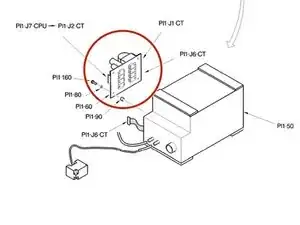

Удалите четыре винта, шайбы и распорные втулки (Pl1.70, Pl1.80, Pl1.90), чтобы извлечь плату управления турбиной (Pl1.60).
Шаг 12

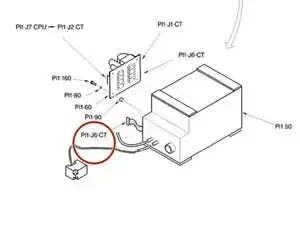

Отключите блок от платы управления турбиной (Pl1.J6.CT).
Шаг 13
Замените турбинный блок (Pl1-50).
Установите плату управления турбиной (Pl1.60) на блок, закрепив четырьмя винтами, шайбами и распорными втулками (Pl1.70, Pl1.80, Pl1.90) (момент затяжки: не более 5 Н·м).
Шаг 14
Подключите блок к плате управления турбиной (Pl1.J6.CT).
Подсоедините блок измерения расхода (Pl1-260) к корпусу и подключите две трубки подачи O2 и пъезоэлектрический соленоидный клапан.

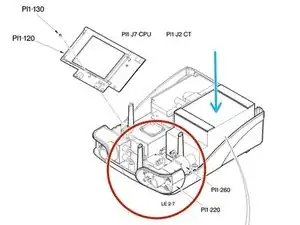

Затем вставьте сборку обратно в её посадочное место. Установите опору конуса (Pl1-50). Также установите дополнительную опору конуса (Pl1-220).
Шаг 15
Подключите все разъёмы (Pl1.J1.CT, Pl1.J2.CT) к плате управления турбиной.
Шаг 16
Установите плату ЦПУ (Pl1-120) на место и закрепите тремя крепёжными винтами (Pl1-130) (момент затяжки: не более 5 Н·м).
Закройте устройство, соблюдая все необходимые меры предосторожности (см. Step 2–3).
Заключение
Выполните итоговую проверку устройства перед повторным вводом в эксплуатацию.
Перевод руководства с ifixit.com
