Замена разъёма датчика потока вентилятора Cardinal Health Vela
Это руководство содержит пошаговую информацию о замене разъёма датчика потока для вентилятора Cardinal Health Vela.
Датчик потока используется для измерения расхода газа, проходящего через вентилятор. Это критически важный компонент вентилятора, который должен подвергаться периодической стерилизации.
Датчик потока может потребовать снятия/замены по следующим причинам:
- Датчик потока должен быть простерилизован в автоклаве.
- Датчик потока может потребовать замены, если контролируемые объёмы выходят за пределы спецификации в 20%.
Руководство по замене датчика потока от Viasys можно найти на странице 37 прилагаемого сервисного мануала.
Шаг 1

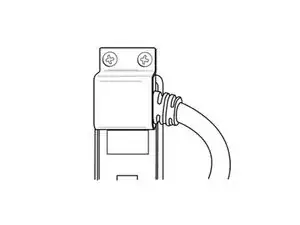

Используйте отвёртку, чтобы выкрутить два винта с конической головкой Phillips в верхней части защитного кожуха вилки.
Шаг 2
Снимите защитный кожух вилки и отсоедините вентилятор от электропитания.
Шаг 3
Снимите 4 винта Phillips с полукруглой головкой на задней стороне вентилятора.
Шаг 4
Удалите шесть небольших винтов боковых панелей вдоль нижней части каждой стороны верхней крышки.
Шаг 5
Сдвиньте верхнюю крышку к задней части вентилятора, чтобы снять её.
Шаг 6

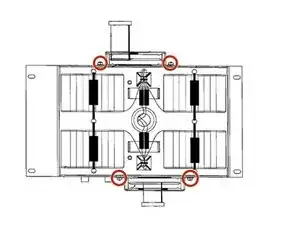

Используйте Phillips-отвёртку, чтобы выкрутить 4 винта с полукруглой головкой, расположенные по сторонам от отсека батареи.
Шаг 7
Поднимите отсек батареи и извлеките его из вентилятора.
Внимание: провода, соединяющие батареи с вентилятором, останутся подключёнными, поэтому поднимайте отсек батареи осторожно.
Шаг 8
Отсоедините батареи от вентилятора, разъединив разъём батарей.
Шаг 9

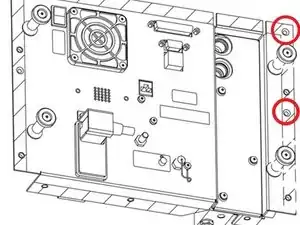

Удалите 2 винта с зенковкой Phillips с правой стороны задней панели.
Шаг 10
Удалите 1 винт с зенковкой Phillips в верхней передней части правой панели.
Шаг 11

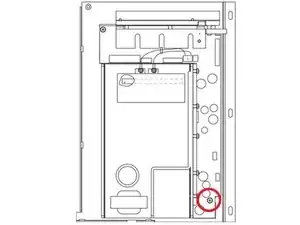

Удалите 1 винт Phillips с полукруглой головкой в нижней центральной части правой панели.
Шаг 12

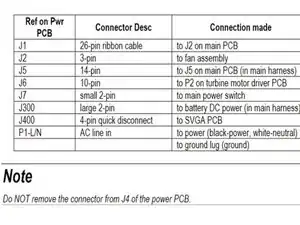

Осторожно поднимите панель и плату питания. Положите панель на ровную поверхность и выполните следующие отключения:
Шаг 13

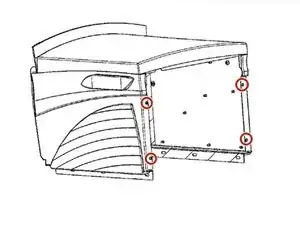

Удалите 2 винта с зенковкой Phillips на задней части левой панели.
Удалите 1 винт с зенковкой Phillips в верхней передней части левой панели.
Извлеките левую панель.
Шаг 14
Отсоедините следующее от основной платы:
JP2 40-контактный ленточный кабель к JP1 на плате SVGA-выхода
J301 12-контактный к J301 на плате смесителя
Шаг 15
Отсоедините зелёную трубку кислородного небулайзера
Удалите 2 винта Phillips с полукруглой головкой за передней панелью снизу слева и справа.
Отсоедините силиконовую трубку 1/8” №4 от P2 на дифференциальном датчике выдоха
Отсоедините силиконовую трубку 1/8” №5 от P1 на дифференциальном датчике выдоха
Отсоедините силиконовую трубку 1/8” №1 от турбины
Шаг 16
Отсоедините силиконовую трубку 1/16” от передних портов электромагнитного клапана автонуля выхода турбины, идущую к основному жгуту трубок.
Отсоедините силиконовую трубку 1/16” от электромагнитного клапана автонуля входа турбины, идущую к турбине.
Отсоедините силиконовую трубку 1/16” от электромагнитного клапана автонуля давления в дыхательных путях, идущую к разъёму клапана выдоха.
Шаг 17

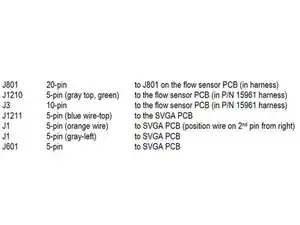

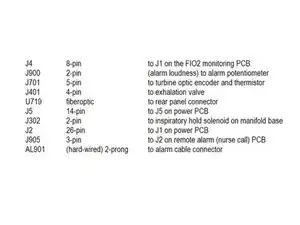

Отсоедините следующее от основной платы:
Шаг 18
Отсоедините следующее от основной платы:
Шаг 19

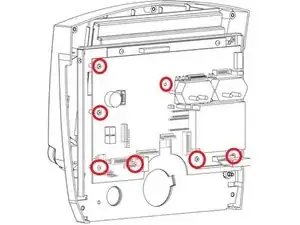

Ослабьте 7 винтов Phillips с полукруглой головкой на основной плате.
Шаг 20
Поднимите основную плату из передней панели.
Шаг 21

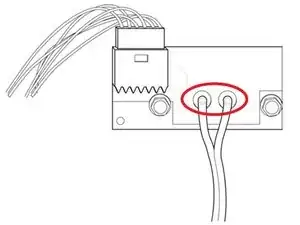

Отсоедините 2 трубки с внутренним диаметром 1/16” от основного жгута трубок
Шаг 22

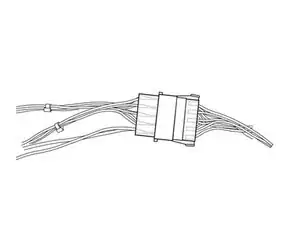

Отсоедините серый 6-контактный разъём.
Шаг 23

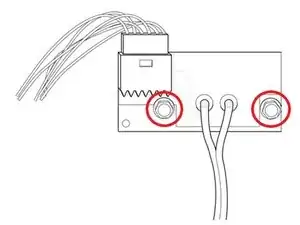

Снимите 2 гайки 1/4” на плате датчика потока.
Шаг 24
Снимите плату датчика потока.
Заключение
Для обратной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
