Замена ручки ResMed S9 VPAP Auto

Медицинские устройства

ResMed S9 VPAP Auto — это медицинский вентилятор, обычно называемый VPAP (аппарат переменного положительного давления в дыхательных путях). В этом руководстве вы узнаете, как заменить управляющую ручку с помощью паяльника. Ручка позволяет выбирать информацию на основном экране ResMed S9 VPAP Auto. Не забывайте быть осторожными при использовании паяльника: он достигает высоких температур. Будьте внимательны, чтобы не припаять части материнской платы во время работы с управляемой ручкой. Для получения дополнительной информации об устройстве перейдите на главную страницу производителя.

Для получения дополнительной информации о лучших практиках пайки ознакомьтесь с нашим Руководством по пайке и демонтажу соединений.

Шаг 1

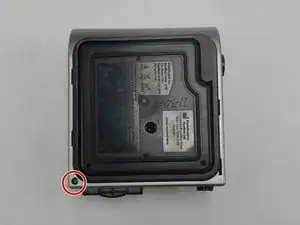

Переверните устройство вверх дном.

Используйте отвертку T3 Torx, чтобы открутить винт в углу.

Каждый винт в этом руководстве имеет размер 1,2 мм Torx T3.

Шаг 2

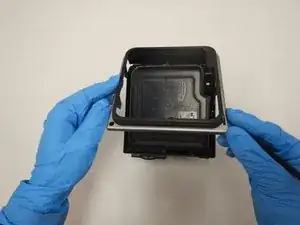

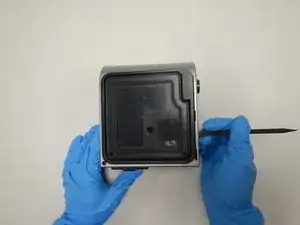

Используйте лопатку, чтобы открыть заднюю панель.

Шаг 3

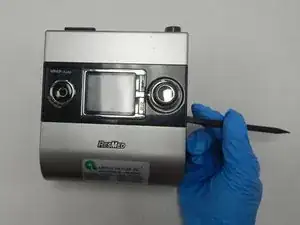

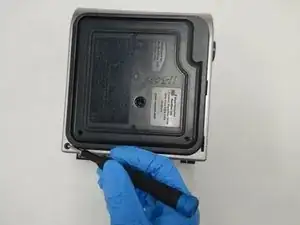

Используйте лопатку, чтобы открыть переднюю панель.

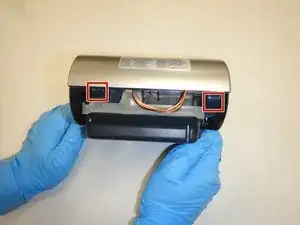

Если у вас возникают трудности, нажмите на две защёлки, чтобы открыть эту сторону устройства.

Снимите переднюю панель, чтобы получить доступ к внутренним компонентам.

Шаг 4

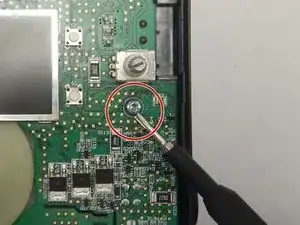

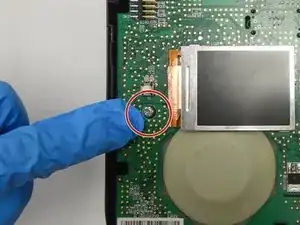

Снимите два винта с печатной платы с помощью отвертки T3 Torx.

Шаг 5

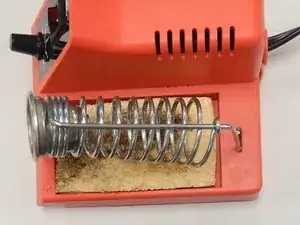

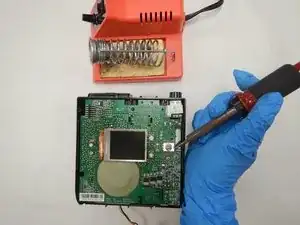

Включите и нагрейте паяльник.

Шаг 6

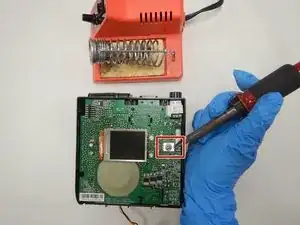

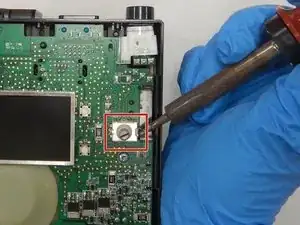

Найдите ножки ручки.

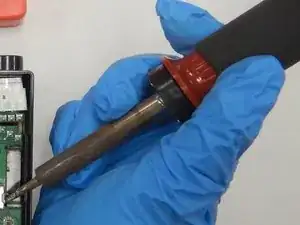

Отпаивайте паяные выводы с каждой стороны ручки.

Для получения дополнительных сведений о лучших практиках пайки ознакомьтесь с нашим Руководством по пайке и демонтажу соединений.

Будьте осторожны, чтобы не соприкоснуться с другими частями материнской платы.

Снимите руч
