Замена вентилятора (blower) ResMed S9 VPAP Auto
ResMed S9 VPAP Auto — медицинский вентилятор, обычно называемый VPAP (аппарат с переменным положительным давлением в дыхательных путях). Это руководство покажет, как получить доступ и заменить вентилятор внутри устройства. Вентилятор прокачивает воздух через устройство, прогоняя его через фильтры и по шлангу к пользователю. При неисправности вентилятора устройство перестаёт работать: прекращается циркуляция через фильтры и корпус. Замена вентилятора на новый или исправный полностью решит проблему. Для получения дополнительной информации о приборе обратитесь на страницу производителя.
При снятии верхней панели для доступа к плате управления будьте осторожны и не давите на бок ручки управления. Известны случаи её отламывания от удара или давления.
Шаг 1
Переверните устройство вверх дном.

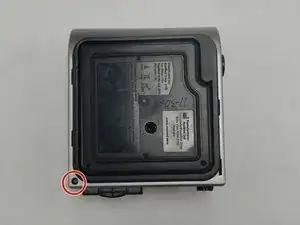

Используйте отвёртку Torx T3, чтобы выкрутить винт в углу.
Каждый винт в этом руководстве — Torx T3 диаметром 1,2 мм.
Шаг 2

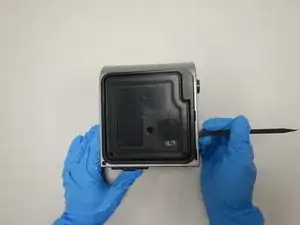

Используйте лопатку, чтобы отщёлкнуть заднюю панель.
Шаг 3

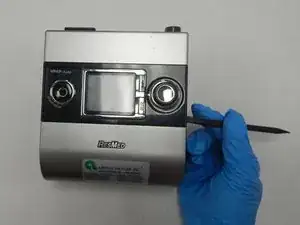

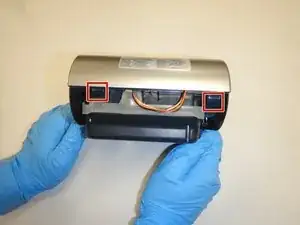

С помощью лопатки отщёлкните переднюю панель.
Если возникают трудности, нажмите на два защёлкивающих крючка, чтобы открыть эту сторону устройства.

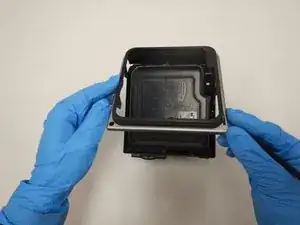

Снимите переднюю панель, чтобы получить доступ к внутренним компонентам.
Шаг 4
Выверните два винта на плате отвёрткой Torx T3.
Шаг 5

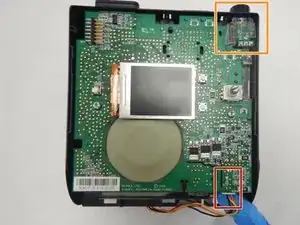

Отсоедините разъём, соединяющий красный, оранжевый и чёрный провода с платой управления.
Разъём в правом верхнем углу доступен со стороны дна устройства.
Переверните устройство вверх дном и используйте пинцет, чтобы сжать пластиковый фиксатор для оставшегося кабеля.
После этого плата управления легко поднимется, обнажая внутренность устройства.
Шаг 6

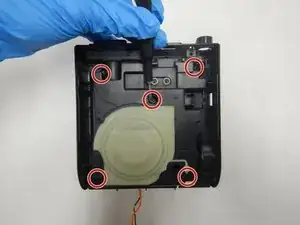

Выверните пять винтов в раме с помощью отвёртки Torx T3.

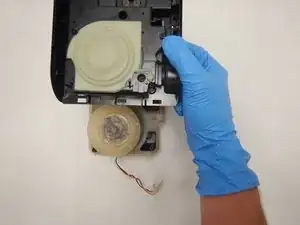

Снимите пластиковую рамку, чтобы открыть корпус вентилятора.
Шаг 7

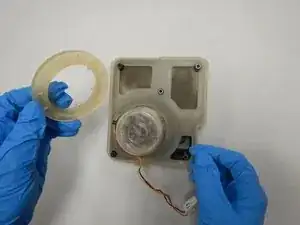

Снимите силиконовое кольцо вокруг вентилятора.

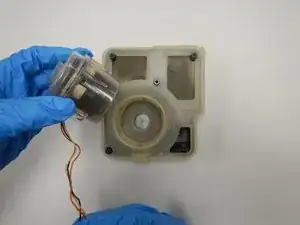

Выньте вентилятор из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
