Замена батареи вентилятора ULCO ntegrus PSV
Данное руководство покажет, как получить доступ к батарее вентилятора и заменить её.
Подготовка к обслуживанию:
- Убедитесь, что анестезирующее оборудование ВКЛЮЧЕНО
- Отключите устройство от источника питания
- Получите доступ к корпусу вентилятора по инструкции ниже
Шаг 1
Перед разборкой убедитесь, что тормоза переднего колеса задействованы.
Шаг 2
Убедитесь, что ВСЕ газовые подводы отключены и система очищена, а также что все электрические подключения отключены.
Шаг 3
Следуйте инструкциям в данном руководстве по замене.
Шаг 4
Одна рука на ручке снятия вентилятора, другая держит нижнюю часть вентилятора; сильно потяните за ручку, чтобы крепление поднялось вверх по пазам рамы.
Шаг 5
Потяните корпус вентилятора к себе, чтобы крепежные ушки вышли из пазов рамы, и поставьте корпус вентилятора на пластиковый поддон сзади рабочего места, как показано на фотографии.
Шаг 6

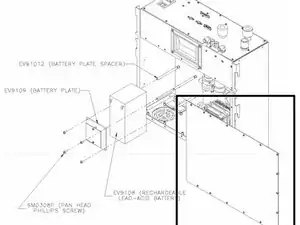

Снимите главную крышку с корпуса вентилятора, открутив все винты.
Шаг 7
Отключите батарею.
Шаг 8

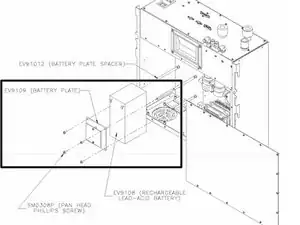

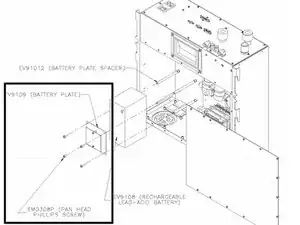

Снимите четыре винта с панелью (SM0308P), которые удерживают батарейный блок (EV9109) и батарею (EV9108), и извлеките панель и батарею.
Шаг 9
Установите новую батарею на том же месте и закрепите панель наSpacer'ах батареи, чтобы батарея была надежно зафиксирована.
Шаг 10
Подключите батарею.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
