Замена уплотнительного кольца (O-Ring) Ulco Integrus PSV

Перед разборкой убедитесь, что стояночные тормоза передних колес включены.

Убедитесь, что ВСЕ газовые подачи отключены и система продутa, а также что все электрические питания отключены.

Следуйте шагам в этом руководстве по замене.

Одной рукой возьмитесь за рукоятку снятия вентилятора, а другой — за нижнюю часть вентилятора, и сильно потяните рукоятку вверх, чтобы крепление поднялось по направляющим в раме.

Оттяните корпус вентилятора к себе так, чтобы монтажные выступы вышли из пазов рамы; опирайте корпус вентилятора на пластиковую юбку в задней части рабочей станции, как показано на фото.

Снимите заднюю пластиковую крышку, повернув фиксатор с шестигранным ключом, чтобы освободить крышку.

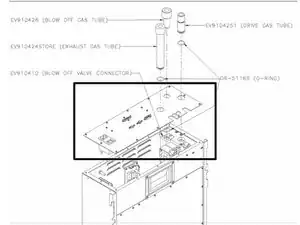

Снимите четыре винта, крепящие монтажную пластину, используя 4 мм шестигранный ключ.

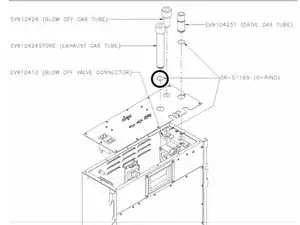

Выньте трубку отвода отработанных газов (EV910424) и замените уплотнительное кольцо в канавке на трубке; смажьте его силиконовой смазкой.

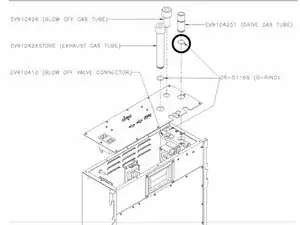

Выньте трубку подачи рабочего газа (EV9104251) и замените уплотнительное кольцо в канавке на трубке; смажьте его силиконовой смазкой.

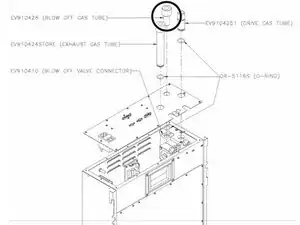

Выньте трубку снятия избыточного давления (EV910426).

Открутите 12 фиксирующих винтов на верхней крышке. Аккуратно отожмите верхнюю крышку назад, следя за тем, чтобы ни один из кабелей, соединяющих её с корпусом вентилятора, не отсоединился.

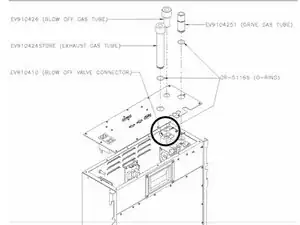

Пинцетом извлеките уплотнительное кольцо из приёмника трубки снятия избыточного давления на блоке расхода. Смажьте канавку уплотнительного кольца силиконовой смазкой и установите новое уплотнительное кольцо.
