Замена батареи Ulco Integrus PSV
В этом руководстве показано, как получить доступ и заменить батарею вентилятора.
Подготовка к обслуживанию:
- Убедитесь, что анестезирующее оборудование выключено
- Отключите устройство от электросети
- Получите доступ к корпусу вентилятора по инструкции ниже
Для получения дополнительной информации о замене батареи, пожалуйста, обратитесь к стр. 29 в сервисном руководстве.
Шаг 1
Перед разборкой убедитесь, что тормоза передних колес включены.
Шаг 2
Убедитесь, что все газовые источники отключены, система очищена, а все электроснабжения отключены.
Шаг 3
Следуйте инструкциям в этом руководстве по замене.
Шаг 4
Одной рукой держитесь за ручку извлечения вентилятора, а другой поддержите нижнюю часть вентилятора, крепко тяните за ручку, чтобы крепление поднялось по пазам в раме.
Шаг 5

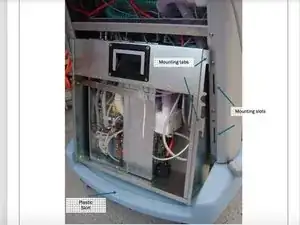

Тяните корпус вентилятора к себе, чтобы монтажные зажимы вышли из пазов рамы, и положите корпус вентилятора на пластиковый юбку сзади рабочего места, как показано на фотографии.
Шаг 6

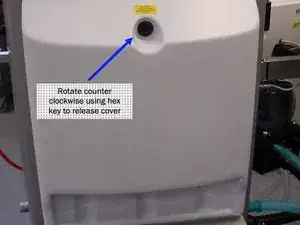

Снимите заднюю пластиковую крышку, поворачивая один зажим с шестигранным ключом, чтобы освободить крышку.
Шаг 7

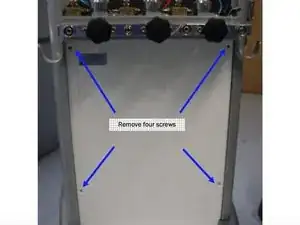

Удалите четыре винта, крепящих крышку, с помощью ключа на 4 мм.
Шаг 8

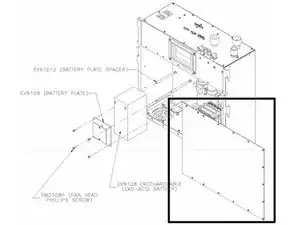

Снимите основную крышку вентилятора, удалив все винты.
Шаг 9
Отключите батарею.
Шаг 10

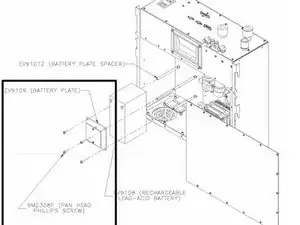

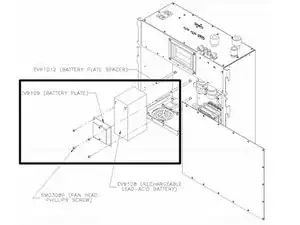

Снимите четыре винта с панельной головкой (SM0308P), удерживающих батарейную пластину (EV9109) и батарею (EV9108), и извлеките батарейную пластину и батарею.
Шаг 11
Установите новую батарею на то же место и закрутите батарейную пластину на прокладках, чтобы батарея прочно держалась на месте.
Шаг 12
Подключите батарею.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
