Замена датчика потока выдоха Newport e360
Замена датчика потока выдоха должна быть относительно быстрой и простой. Для этой замены не требуются инструменты. Обязательно уделите время на тщательное изучение инструкций.
Чтобы получить дополнительную информацию о замене датчика потока выдоха, пожалуйста, обратитесь к странице 4-2 в сервисном руководстве.
Шаг 1

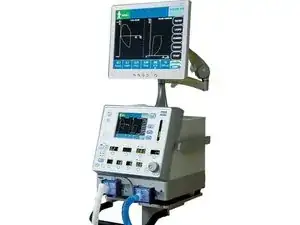

Выключите вентилятор перед началом ремонта.
Отключите или отключите подачи воздуха и кислорода перед началом ремонта.
Шаг 2
Чтобы избежать повреждения оборудования, всегда соблюдайте стандартные меры предосторожности при работе с статическим электричеством (ESD).

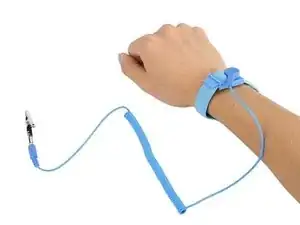

Наденьте браслет или перчатки для защиты от статического электричества.
Шаг 3

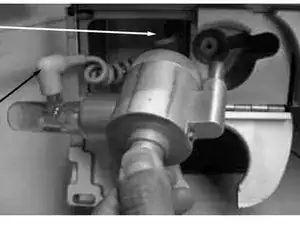

Откройте переднюю панель двери в нижней левой части вентилятора, чтобы получить доступ к клапану выдоха EXH2105A и датчику потока FLS2101P.
Шаг 4
Уберите клапан выдоха EXH2105A, освободив фиксирующий замок.
Шаг 5

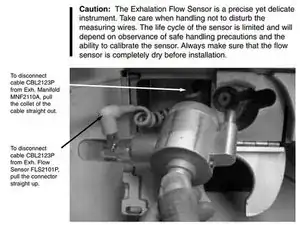

Отключите кабель датчика потока CBL2123P от пластикового корпуса датчика потока FLS2101P, потянув за кабель прямо вверх. Не поворачивайте.
Шаг 6

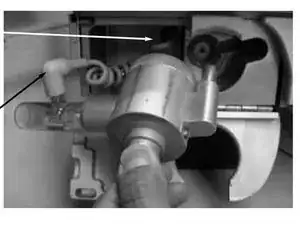

С помощью вращательного движения потяните пластиковый датчик потока FLS2101P вдаль от выхода клапана выдоха EXH2105A.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
