Замена вентилятора нагнетателя Respironics REMstar Plus M Series

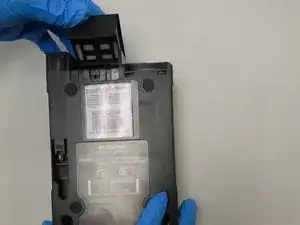

Нажмите вверх внизу модуля управления, чтобы отделить его от двух фиксирующих выступов на плите основания.

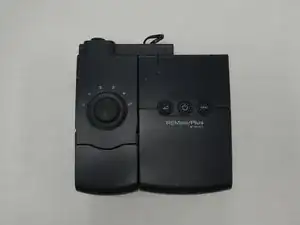

Потяните модуль управления вниз, чтобы отсоединить и снять его с плиты основания.

Разместите модуль управления так, чтобы ярлыки были обращены вверх.

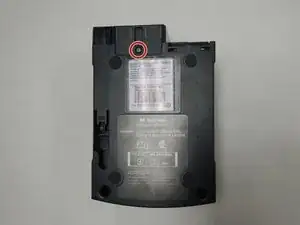

Используйте отвертку Torx TR9, чтобы удалить верхний винт.

Снимите корпус фильтра с модуля управления.

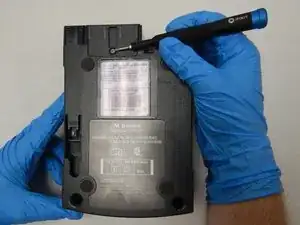

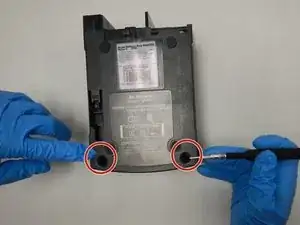

Используйте отвертку Torx TR15, чтобы выкрутить три винта с нижней части модуля управления.

Для доступа к двум винтам внизу может потребоваться удлинитель. Гибкий удлинитель из набора iFixit не проходит в отверстие. Разъемная битa 4,0 мм может быть использована вместо удлинителя для обеспечения дополнительной длины, необходимой для снятия винтов.

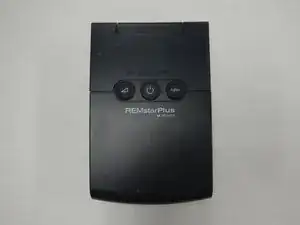

Разместите модуль управления лицевой стороной вверх.

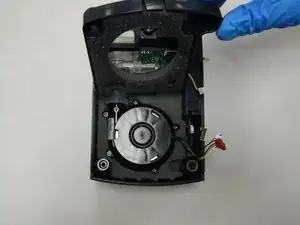

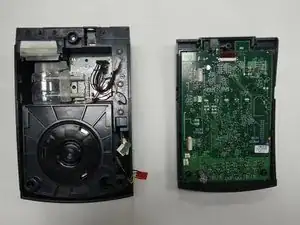

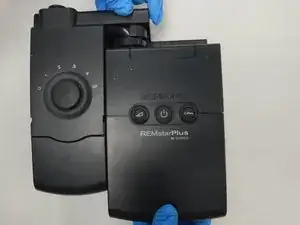

Откройте лицевую панель вправо.

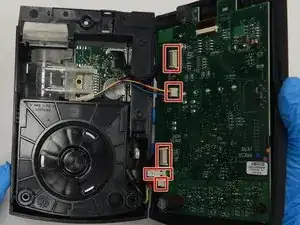

Отсоедините 5 разъемов вдоль левой стороны платы управления.

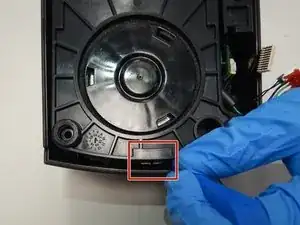

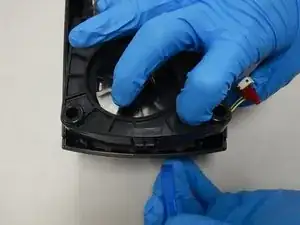

Используйте пластиковый инструмент для вскрытия в качестве рычага, чтобы освободить пластиковую рамку мотора от фиксирующего защелки внизу модуля.

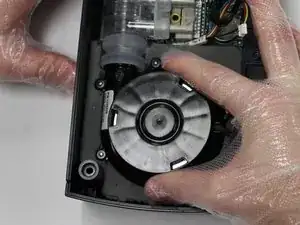

После освобождения защелки отведите пластиковую рамку вверх и от модуля управления.

Всего имеется три фиксирующих защелки. Две по бокам рамки мотора освободятся при отведении рамки вверх.

Малое отверстие в рамке служит отличной точкой опоры для помощи при снятии.

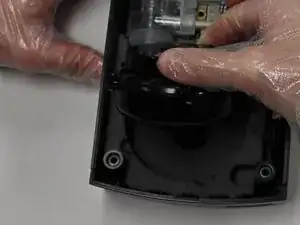

Отведите вентилятор нагнетателя вверх, чтобы отсоединить его от соединителя трубы.
