Замена жёсткого диска Mac mini Late 2014

Нижняя крышка защёлкнута на трёх стойках для винтов.

Подденьте рядом с стойками, но не прямо на них.

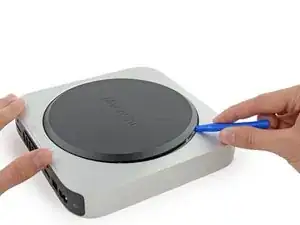

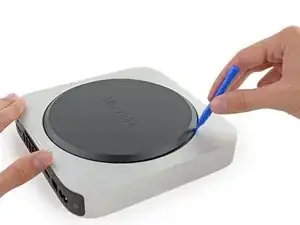

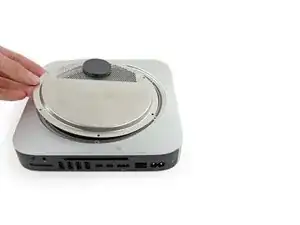

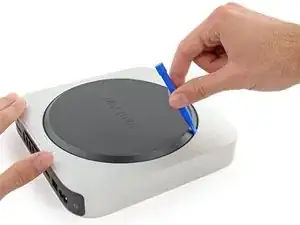

Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку Mac mini.

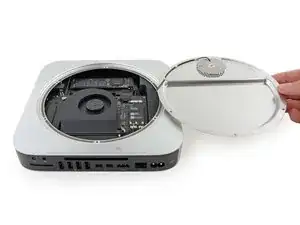

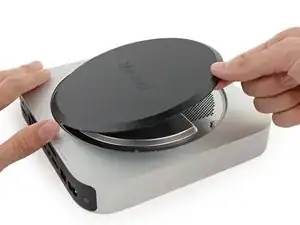

Поднимите и снимите нижнюю крышку.

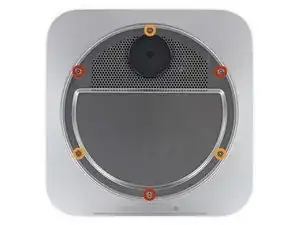

Удалите следующие винты TR6 с антеннной пластины:

Три винта 4,1 мм

Три винта 1,9 мм

Не снимайте антеннную пластину полностью; она всё ещё подключена к Mac mini антенным кабелем.

Когда порты ввода‑вывода обращены к вам, отведите антеннную пластину вправо, чтобы получить доступ к разъёму антенного кабеля.

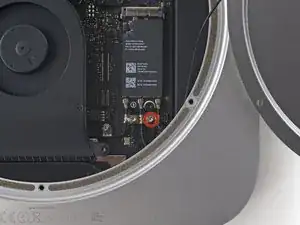

Удалите один винт T6 3,4 мм и шайбу, крепящие антенный кабель.

Будьте осторожны, чтобы не потерять шайбу при снятии винта.

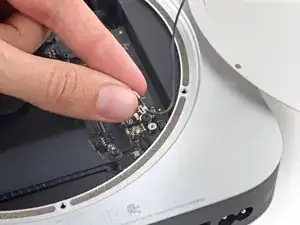

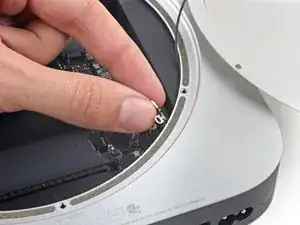

Используйте наконечник лопатки, чтобы поднять антенный разъём строго вверх от его гнезда на плате AirPort.

Осторожно вытащите антенный кабель через зазор между блоком питания и корпусом.

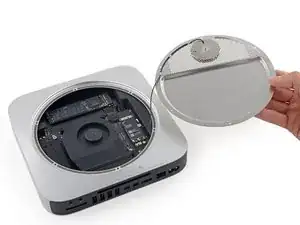

Снимите антеннную пластину с Mac mini.

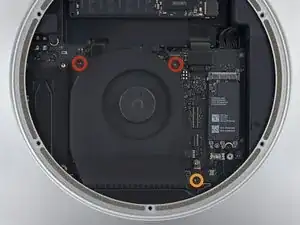

Удалите два винта T6 12 мм, крепящие вентилятор.

Ослабьте удерживаемый на тросе винт T6 27 мм — он будет удалён вместе с узлом вентилятора.

Разъём вентилятора зажат под краем вентилятора и не может быть отключён, пока вентилятор не будет сдвинут.

Не пытайтесь полностью снять вентилятор.

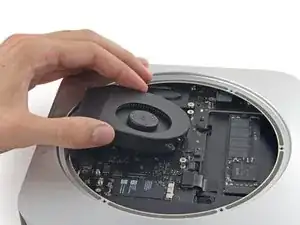

Поднимите вентилятор строго вверх, чтобы освободить удерживаемый винт из его отверстия в плате.

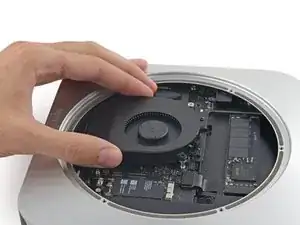

Отведите вентилятор от SSD, пока не получите удобный доступ к разъёму вентилятора.

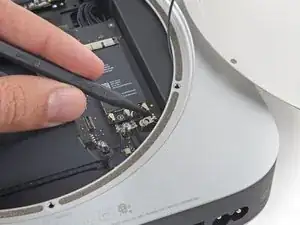

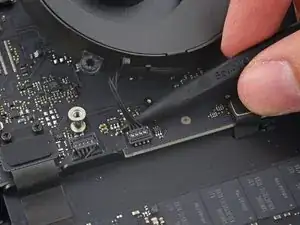

Используйте наконечник лопатки, чтобы поднять разъём вентилятора строго вверх из его гнезда на плате.

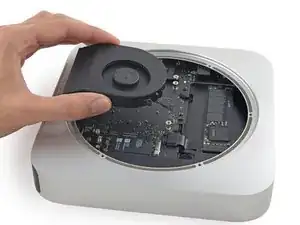

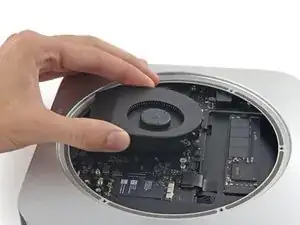

Снимите вентилятор с Mac mini.

Удалите винт T6 2,6 мм, фиксирующий кронштейн разъёма SATA‑кабеля.

Снимите кронштейн разъёма SATA‑кабеля.

Используйте плоский конец лопатки, чтобы приподнять разъём SATA‑кабеля от его гнезда на плате.

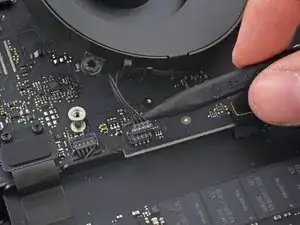

Используйте наконечник лопатки, чтобы отсоединить разъём кабеля ИК‑датчика, поддев его прямо вверх из гнезда.

Следующие три шага применяются только к Mac mini, оснащённым PCIe SSD. Пропустите следующие три шага, если в вашем Mac mini установлен только жёсткий диск.

Удалите два винта T6 2,6 мм, фиксирующие кронштейн кабеля PCIe SSD.

Снимите кронштейн кабеля PCIe SSD.

Поднимите разъём PCIe SSD из его гнезда.

Удалите один винт T6 16 мм, фиксирующий плату логики.

Чтобы снять плату логики, два цилиндрических стержня инструмента для снятия платы логики Mac mini должны быть вставлены в отверстия, выделенные красным. Вставка инструментов в любые отверстия платы, кроме выделенных красным, может повредить плату логики.

Вставьте инструмент для снятия платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что стержни касаются корпуса под платой логики, прежде чем продолжать.

Аккуратно потяните инструмент в направлении платы ввода/вывода. Узел логической платы и платы ввода/вывода должен слегка выскользнуть из наружного корпуса.

Прекратите поддевание, когда инструмент для снятия соприкоснётся с отверстием в задней части корпуса.

Удалите инструмент для снятия логической платы Mac mini.

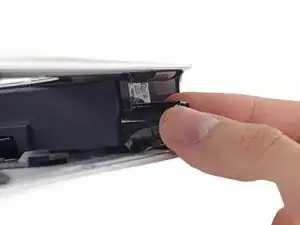

Вытащите разъём кабеля питания постоянного тока прямо из его гнезда на логической плате.

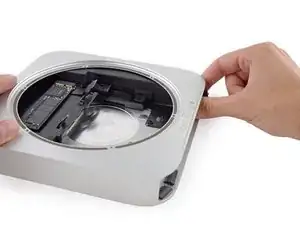

Аккуратно извлеките узел логической платы из Mac mini, следя за тем, чтобы никакие кабели не застряли.

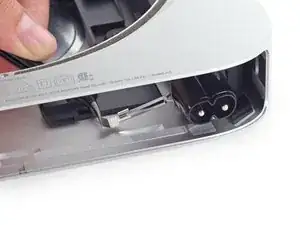

Разъём питания переменного тока закреплён маленькой металлической фиксирующей скобой.

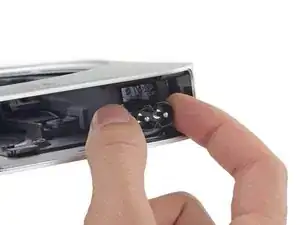

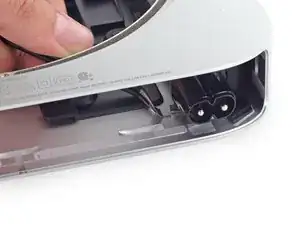

Используйте пинцет или пальцы, чтобы оттянуть скобу от разъёма питания переменного тока и удалить её из Mac mini.

При установке скобы обратно вставьте её до упора — она должна зафиксироваться, даже если при этом не слышен щелчок.

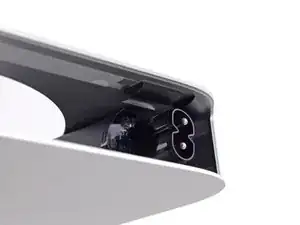

Чтобы освободить блок питания от корпуса, захватите разъём питания переменного тока, который выполняет функцию защёлки.

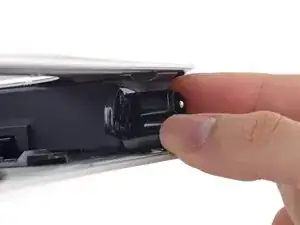

Поверните разъём питания переменного тока на 90 градусов против часовой стрелки.

Защёлка разъёма питания должна войти в выступ выше неё в корпусе.

При сборке убедитесь, что блок питания вставлен достаточно глубоко в корпус, чтобы защёлка вошла в выступ.

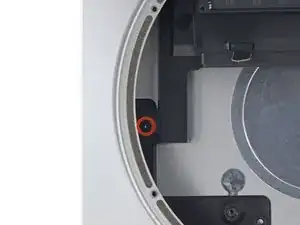

Удалите винт T6 длиной 8 мм, крепящий блок питания.

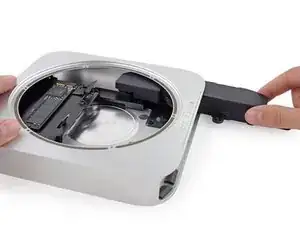

Выдвиньте блок питания из мини-компьютера, следя за тем, чтобы никакие кабели не застряли.

Удалите один винт T6 длиной 8 мм, крепящий лоток для диска.

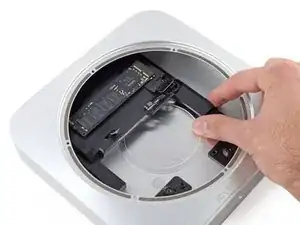

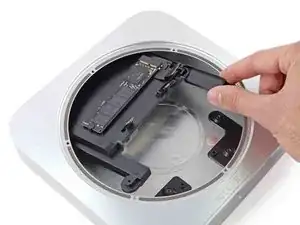

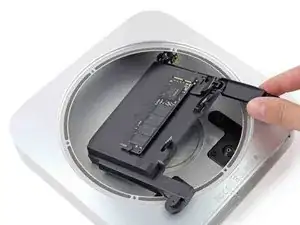

Поднимите лоток для диска и извлеките его из Mac mini.

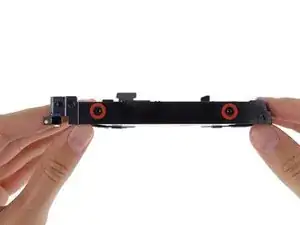

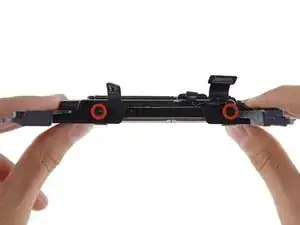

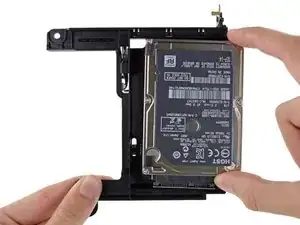

Удалите четыре винта T8 длиной 6,5 мм (по два с каждой стороны), крепящие жёсткий диск к лотку.

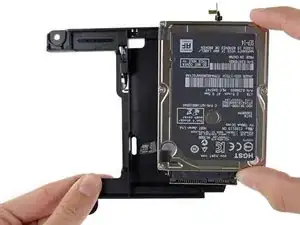

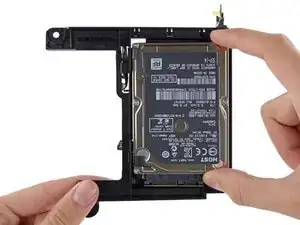

Поднимите жёсткий диск и извлеките его из лотка.

При сборке убедитесь, что кабель жёсткого диска продет через паз в лотке.

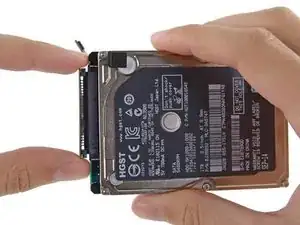

Поднимите ленточный кабель и аккуратно отлепите чёрную ленту под ним. Она фиксирует разъём SATA к печатной плате жёсткого диска. Если не убрать ленту, контакты, припаянные к гибкому кабелю, почти наверняка оторвутся от корпуса разъёма, так как удерживающая сила контактов в корпусе довольно мала.

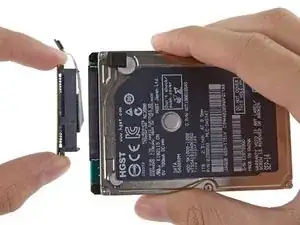

Вытяните разъём кабеля SATA прямо из жёсткого диска.

Аккуратно снимите две чёрные квадратные клейкие подушечки (одна видна на фото) с углов жёсткого диска и приклейте их к новому жёсткому диску в тех же местах.
