Замена платы логики Mac mini Late 2012

Полная замена платы логики требует удаления самой платы логики, а также всех компонентов, подключённых к ней. При повторной установке потребуется повторно нанести термопасту на центральный процессор.

Шаг 1

Разместите большие пальцы в выемках, вырезанных на нижней крышке.

Поворачивайте нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совпадёт с кольцом, нанесённым на внешнем корпусе.

При вращении не нужно применять сильное прижимное усилие.

Шаг 2

Наклоните мини настолько, чтобы нижняя крышка отвалилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Удалите два винта Torx T6 длиной 11,3 мм, фиксирующих вентилятор к плате логики рядом с пластиной антенны.

Шаг 4

Поднимите ушко вентилятора, находящееся ближе к оперативной памяти, со стойки, закреплённой на внешнем корпусе.

Удалять винт стойки не требуется для снятия вентилятора. Нужно лишь приподнять вентилятор настолько, чтобы он сошёл со стойки.

Шаг 5

Поднимите вентилятор из корпуса мини для получения доступа к его разъёму.

Возьмите все провода за раз и аккуратно тяните строго вверх, чтобы отсоединить вентилятор от платы логики.

Не поддёргивайте разъём лопаткой, иначе вы можете сорвать его с платы логики.

Снимите вентилятор.

Шаг 6

Удалите единственный винт Torx T6 длиной 3,5 мм, фиксирующий кожух к радиатору.

Шаг 7

Подденьте кожух с конца, ближайшего к пластине антенны.

Поверните кожух от внешнего корпуса и извлеките его из мини.

Шаг 8

Удалите следующие винты, фиксирующие пластину антенны в мини:

Два винта Torx T8 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или винта с шестигранником 2,0 мм (подойдёт любая отвёртка)

При сборке:

Иногда трудно правильно установить жёсткий диск так, чтобы пластина антенны встала на место правильно. Если отверстия для винтов не совмещаются с отверстиями на жёстком диске, убедитесь, что два штифта на задней части жёсткого диска правильно вставлены в отверстия в задней части корпуса, над посадочным местом для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (красные метки), поэтому прикрепление антенны может сместить жёсткий диск и ослабить соединение кабеля жёсткого диска с платой логики.

Шаг 9

Слегка приподнимите пластину антенны с конца, ближайшего к оперативной памяти.

Осторожно оттяните пластину антенны от круглого обода внешнего корпуса.

Ещё не снимайте пластину антенны. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

Используйте наконечник лопатки, чтобы аккуратно поддеть разъём антенны и отстегнуть его от гнезда на плате AirPort/Bluetooth.

Шаг 11

Снимите пластину антенны с мини.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и отсоединить его от гнезда на плате логики.

Шаг 13

Используйте наконечник лопатки, чтобы поднять разъём ИК-датчика и вынуть его из гнезда на плате логики.

Следите за тем, чтобы поддевать снизу под провода, а не под сам разъём.

Шаг 14

Удалите следующие три винта:

Один винт Torx T8 длиной 5,0 мм или винт с шестигранником 2,0 мм (подойдёт любая отвёртка)

Один винт Torx T6 длиной 16,2 мм

Одна стойка Torx T6 длиной 26 мм

Шаг 15

Для снятия платы логики в отверстия, выделенные красным, необходимо вставить два цилиндрических стержня инструмента для снятия платы логики Mac mini. Вставка инструментов в любые отверстия платы логики, кроме выделенных красным, может разрушить плату логики.

Вставьте инструмент для снятия платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он контактирует с верхней стороной внешнего корпуса под платой логики, прежде чем продолжать.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выдвинуться из внешнего корпуса.

Прекратите поддёргивание, когда плата ввода/вывода будет явно отделена от внешнего корпуса.

Удалите инструмент для снятия платы логики Mac mini.

Шаг 16

Вытащите сборку платы ввода/вывода и платы логики из внешнего корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пальцы, чтобы отключить кабель DC-In от платы логики.

Тяните разъём кабеля питания в сторону передней части мини.

Шаг 17

Осторожно выдвиньте сборку платы логики из мини, следя за тем, чтобы никакие кабели не зацепились.

Шаг 18

Элемент питания PRAM находится на верхней стороне логической платы.

Используйте наконечник лопатки, чтобы осторожно поддеть элемент питания PRAM и вынуть его из держателя на логической плате.

Шаг 19

Снимите элемент питания PRAM с логической платы.

Элемент питания PRAM — распространённая монетная батарея BR2032.

Шаг 20

Удалите два винта, фиксирующие динамик к сборке логической платы:

Один винт T6 Torx длиной 3,5 мм

Один винт T6 Torx длиной 3,7 мм

Шаг 21

Поднимите сборку динамика, но не снимайте её полностью — она всё ещё подключена к логической плате через разъём динамика.

Осторожно поднимите провода динамика вверх, чтобы вынуть разъём динамика из гнезда на логической плате.

Поднимите и удалите динамик с логической платы.

Шаг 22

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и вынуть их из гнёзд на плате AirPort/Bluetooth.

Шаг 23

Используйте лопатку, чтобы отсоединить шлейф AirPort/Bluetooth от его разъёма на плате AirPort/Bluetooth.

Шаг 24

Удалите два винта T6 Torx длиной 2,6 мм, крепящие плату AirPort/Bluetooth к логической плате.

Шаг 25

Снимите плату AirPort/Bluetooth с логической платы.

Шаг 26

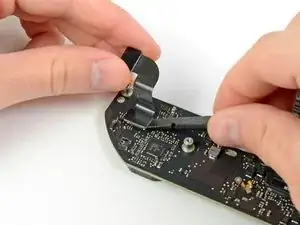

Используйте плоский конец лопатки, чтобы поддеть шлейф AirPort/Bluetooth и отделить его от логической платы.

Снимите шлейф AirPort/Bluetooth.

Шаг 27

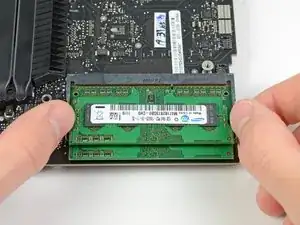

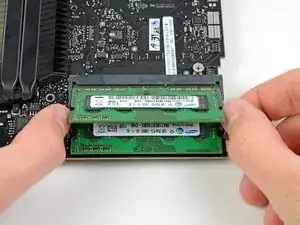

Освободите защёлки по обеим сторонам планки оперативной памяти, одновременно отводя каждую защёлку от планки.

Эти защёлки фиксируют планку на месте; при их освобождении планка «выскочит» вверх.

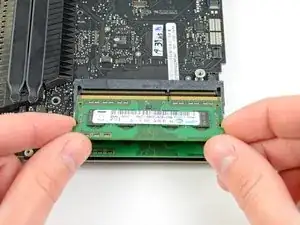

После того как планка оперативной памяти выскочит, вытяните её прямо из разъёма.

Повторите процесс, если установлена вторая планка оперативной памяти.

Шаг 28

Снимите единственный стойковый винт T6 Torx длиной 5 мм с радиатора у кромки логической платы.

Шаг 29

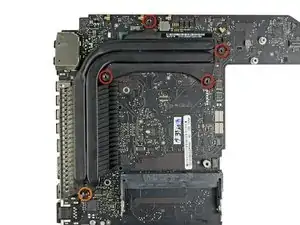

Удалите следующие винты, фиксирующие радиатор к логической плате:

Четыре винта T8 Torx длиной 8,6 мм

Один винт T6 Torx длиной 2,6 мм

Отслеживайте пружины, расположенные под каждым из винтов T8 радиатора.

Шаг 30

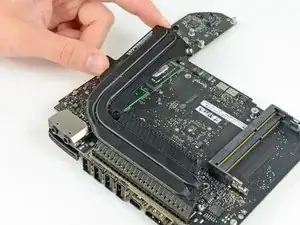

Снимите радиатор с логической платы, следя за тем, чтобы провода не застряли.

Если после снятия всех винтов радиатор кажется приклеенным к логической плате, может помочь использование лопатки для разделения компонентов.

Если потребуется снова установить радиатор на логическую плату, у нас есть руководство по термопасте, которое облегчает замену термопасты.

Логическая плата остаётся.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке. Обязательно следуйте нашему руководству по термопасте для повторного нанесения термопасты на процессор.
