Замена панели I/O Mac mini позднего 2012 года

Используйте это руководство для замены панели I/O и встроенных в неё антенн. Замена панели I/O также даст вам новую кнопку питания.

Шаг 1

Разместите большие пальцы в углублениях, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на внешнем корпусе.

При повороте не нужно сильно давить вниз.

Шаг 2

Наклоните мини так, чтобы нижняя крышка могла отслоиться от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Удалите два винта T6 Torx длиной 11,3 мм, закрепляющие вентилятор на плате рядом с антенной пластиной.

Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, от стойки, закреплённой на внешнем корпусе.

Удалять винт стойки не обязательно для снятия вентилятора. Нужно лишь приподнять вентилятор настолько, чтобы он сошёл со стойки.

Шаг 5

Поднимите вентилятор из корпуса мини, чтобы обеспечить доступ к его разъёму.

Возьмите все провода одновременно и аккуратно потяните строго вверх, чтобы отключить вентилятор от платы.

Не поддёргивайте разъём лопаткой, иначе вы можете вырвать его с платы.

Снимите вентилятор.

Шаг 6

Удалите один винт T6 Torx длиной 3,5 мм, закрепляющий кожух на радиаторе.

Шаг 7

Поднимите кожух с конца, ближайшего к пластине антенны.

Поверните кожух от внешнего корпуса и снимите его с мини.

Шаг 8

Удалите следующие винты, закрепляющие плату антенны в мини:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных 2,0 мм (подойдёт либо отвёртка Torx, либо шестигранная)

При сборке:

Может быть трудно правильно установить жёсткий диск так, чтобы плата антенны корректно вошла на место. Если отверстия под винты не совпадают с отверстиями на жёстком диске, убедитесь, что две направляющие сзади жёсткого диска правильно сидят в отверстиях в задней части корпуса, над местом для второго жёсткого диска.

Антенна непосредственно присоединяется к жёсткому диску (отмечено красными маркерами), поэтому подключение антенны может сдвинуть жёсткий диск и ослабить соединение кабеля жёсткого диска с платой.

Шаг 9

Немного приподнимите плату антенны с конца, ближайшего к оперативной памяти.

Аккуратно отведите плату антенны от круглого ободка внешнего корпуса.

Пока не снимайте плату антенны. Она всё ещё подключена к плате AirPort/ Bluetooth.

Шаг 10

Используйте наконечник лопатки, чтобы аккуратно поддеть разъём антенны и отсоединить его от гнезда на плате AirPort/Bluetooth.

Шаг 11

Снимите плату антенны с мини.

Шаг 12

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и отсоединить его от гнезда на логической плате.

Шаг 13

Используйте наконечник лопатки, чтобы приподнять разъём ИК‑датчика и вынуть его из гнезда на логической плате.

Обязательно поддёргивайте снизу под проводами, а не под сам разъём.

Шаг 14

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный 2,0 мм (подойдёт либо отвёртка Torx, либо шестигранная)

Один винт T6 Torx длиной 16,2 мм

Одна стойка‑винт T6 Torx длиной 26 мм

Шаг 15

Для извлечения логической платы Mac mini необходимо вставить два цилиндрических стержня инструмента для извлечения логической платы в отверстия, выделенные красным. Вставка инструментов в какие‑либо другие отверстия логической платы может её повредить.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он упирается в верхнюю сторону внешнего корпуса под логической платой перед продолжением работы.

Аккуратно потяните инструмент в сторону платы I/O. Сборка логической платы и платы I/O должна слегка сдвинуться из внешнего корпуса.

Прекратите поддевание, когда плата I/O визуально отделится от внешнего корпуса.

Снимите инструмент для извлечения логической платы Mac mini.

Шаг 16

Вытяните сборку платы I/O/логической платы из внешнего корпуса настолько, чтобы получить доступ к разъёму питания.

Отключите кабель питания постоянного тока от логической платы при помощи пальцев.

Потяните разъём питания в сторону передней части мини.

Шаг 17

Аккуратно выдвиньте сборку логической платы из мини, следя за тем, чтобы провода не зацепились.

Шаг 18

Удалите следующие два винта, закрепляющие динамик на сборке логической платы:

Один винт T6 Torx длиной 3,5 мм

Один винт T6 Torx длиной 3,7 мм

Шаг 19

Поднимите, но не удаляйте модуль динамика, он всё ещё подключён к плате через разъём динамика.

Осторожно поднимите провода динамика вверх, чтобы вывести разъём динамика из гнезда на плате.

Поднимите и снимите динамик с платы.

Шаг 20

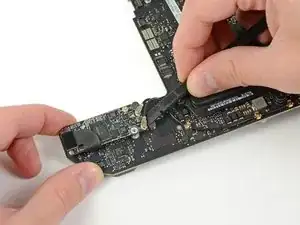

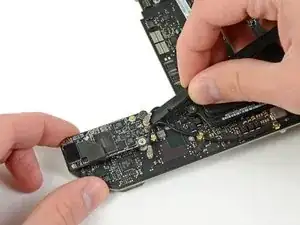

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и вывести их из гнёзд на плате AirPort/Bluetooth.

Шаг 21

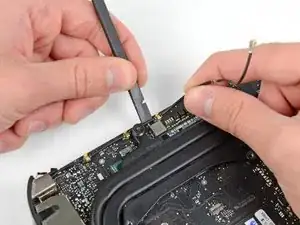

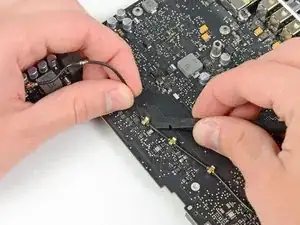

Осторожно отщёлкните антенну от платы рядом с радиатором.

Шаг 22

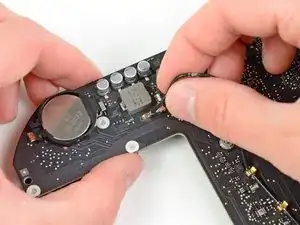

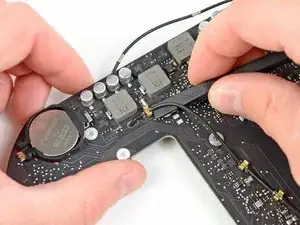

Осторожно отщёлкните антенну от платы рядом с батареей PRAM.

Аккуратно проведите антенный кабель через отверстие в плате.

Шаг 23

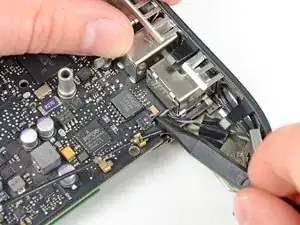

Осторожно отщёлкните антенну от платы с противоположной стороны от рамки портов ввода/вывода.

Выведите антенный кабель из зажимов на плате рядом с рамкой портов ввода/вывода.

Шаг 24

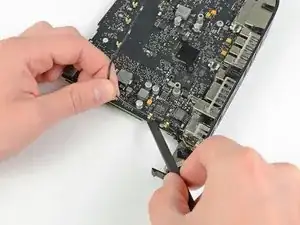

Поднимите кабели кнопки питания вверх, чтобы аккуратно вынуть кабель кнопки питания из её разъёма на плате.

Шаг 25

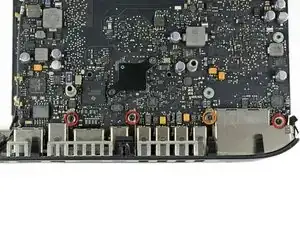

Удалите следующие винты, фиксирующие рамку портов ввода/вывода к передней стороне платы:

Три винта T6 Torx, 2.6 мм

Один винт T6 Torx, 2.9 мм

Шаг 26

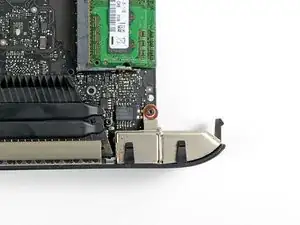

Удалите один винт T6 Torx, 2.6 мм, фиксирующий рамку портов ввода/вывода к плате рядом с оперативной памятью.

Шаг 27

Оттяните рамку портов ввода/вывода от платы, следя за тем, чтобы кабели не застряли.

Старайтесь не прикасаться к маленьким стальным EMI-лапкам на плате и рамке портов ввода/вывода, так как масла с пальцев могут вызвать помехи. Перед установкой узла платы очистите EMI-лапки, чтобы удалить масла, оставшиеся при демонтаже.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
