Замена жёсткого диска Mac mini (конец 2012 г.)

Разместите большие пальцы в углублениях, выполненных на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на наружном корпусе.

При повороте не требуется сильного нажатия вниз.

Наклоните mini настолько, чтобы нижняя крышка отвалилась от наружного корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Удалите два винта T6 Torx длиной 11,3 мм, которыми вентилятор крепится к плате рядом с антенной пластиной.

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с выступа, закреплённого на наружном корпусе.

Выкручивать винт стойки не нужно, чтобы снять вентилятор. Достаточно приподнять вентилятор настолько, чтобы он сошёл с винта-стойки.

Выведите вентилятор из корпуса mini для получения доступа к его разъёму.

Возьмите все провода одновременно и аккуратно потяните вверх, чтобы отсоединить вентилятор от платы.

Не поддёргивайте разъём лопаткой — вы можете оторвать его от платы.

Снимите вентилятор.

Удалите один винт T6 Torx длиной 3,5 мм, фиксирующий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенной пластине.

Поверните кожух от наружного корпуса и выньте его из mini.

Удалите следующие винты, которыми антенная пластина крепится к mini:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или два винта шестигранные 2,0 мм (любой из этих отвёрток подойдёт)

При сборке:

Иногда трудно правильно установить жёсткий диск так, чтобы антенная пластина встала на место. Если отверстия для винтов не совпадают с отверстиями в жёстком диске, убедитесь, что два штифта на задней части жёсткого диска правильно вставлены в отверстия в задней части корпуса, над посадочным местом для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (красные метки), поэтому присоединение антенной пластины может сдвинуть жёсткий диск и ослабить соединение кабеля жёсткого диска с платой.

Небольшим рывком поднимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно оттяните антенную пластину от круглого обода наружного корпуса.

Пока не снимайте антенную пластину полностью. Она всё ещё подключена к плате AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы аккуратно поддеть антенный разъём и приподнять его из гнезда на плате AirPort/Bluetooth.

Удалите антенную пластину из mini.

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и приподнять его из гнезда на плате.

Используйте наконечник лопатки, чтобы приподнять разъём инфракрасного датчика из его гнезда на плате.

Этот разъём очень хрупок — поднимайте аккуратно и равномерно.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный винт 2,0 мм (любой из этих отвёрток подойдёт)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

Для извлечения логической платы Mac mini в инструмент должны быть вставлены две цилиндрические штанги в отверстия, выделенные красным. Вставка инструментов в какие-либо отверстия на плате, кроме выделенных, может повредить логическую плату.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он опирается на верхнюю сторону наружного корпуса под платой, прежде чем продолжать.

Аккуратно потяните инструмент в сторону платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выскочить из наружного корпуса.

Прекратите поддёвывать, когда плата ввода/вывода будет заметно отделена от наружного корпуса.

Удалите инструмент для извлечения логической платы Mac mini.

Одновременно нажмите два пластиковых защёлки с левой и правой сторон платы ввода/вывода к центру платы и потяните плату ввода/вывода наружу из корпуса.

Вытаскивайте сборку логической платы из наружного корпуса только до тех пор, пока край платы ввода/вывода не окажется примерно в 0,5" от края алюминиевого корпуса.

Оттяните жёсткий диск от переднего края mini и выньте его из наружного корпуса.

Снимите полоску клейкой ленты, соединяющую кабель жесткого диска с самим диском.

Снимите кабель жесткого диска, потянув его разъем прямо от диска.

Снимите кабель жесткого диска.

Возможно, этот кабель прикреплён к жесткому диску наклейкой. В таком случае снимите наклейку перед попыткой снять кабель!

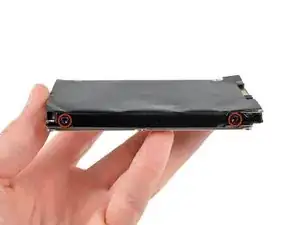

Удалите два винта T8 Torx длиной 6,2 мм с боковой стороны жесткого диска.

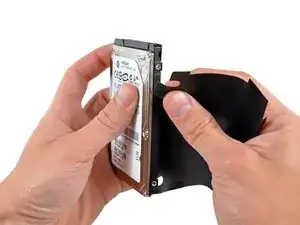

Осторожно отслойте крышку жесткого диска от диска.

Жесткий диск остаётся.

Если вы устанавливаете новый жесткий диск, у нас есть руководство по установке OS X, которое поможет запустить систему.
