Замена SSD в Mac mini Late 2014
Используйте это руководство, чтобы заменить модуль SSD в модели Mac mini Late 2014 с только SSD или с Fusion Drive.
Шаг 1
Нижняя крышка зацеплена за три стойки с винтами.
Подденьте рядом со стойками, но не прямо на них.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку и отлить её от Mac mini.
Шаг 3
Поднимите и снимите нижнюю крышку.
Шаг 4
Удалите следующие винты TR6 с антенны:
Три винта 4,1 мм
Три винта 1,9 мм
Шаг 5
Не снимайте антенную пластину полностью; она всё ещё соединена с Mac mini антенным кабелем.
С портами ввода-вывода, обращёнными к Вам, поверните антенную пластину вправо, чтобы получить доступ к разъёму антенного кабеля.
Шаг 6
Удалите один винт T6 длиной 3,4 мм и шайбу с антенного кабеля.
Будьте осторожны, чтобы не потерять шайбу при снятии винта.
Шаг 7
Используйте острие лопатки, чтобы поднять антенный разъём прямо вверх с его гнезда на плате Wi‑Fi.
Шаг 8
Осторожно вытащите антенный кабель из зазора между блоком питания и корпусом.
Шаг 9
Снимите антенную пластину с Mac mini.
Шаг 10

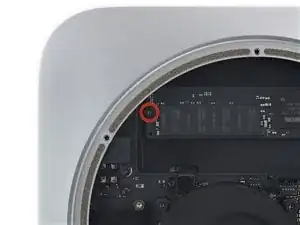

Удалите винт T5 длиной 5 мм, фиксирующий SSD.
Шаг 11

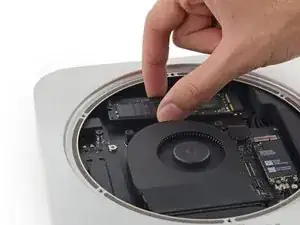

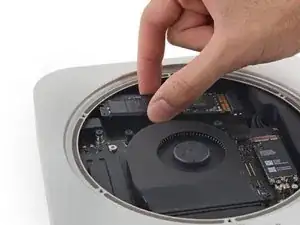

Поднимите свободный конец SSD слегка вверх и вытяните его из разъёма.
Шаг 12

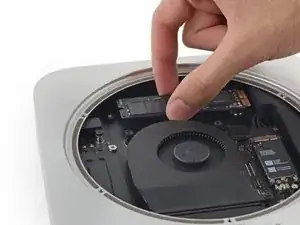

Осторожно выньте SSD из корпуса, не царапая и не прикасаясь к золотым контактам.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
