Замена вентилятора Mac mini Late 2014

Нижняя крышка защёлкивается на трёх стойках под винты.

Подденьте возле стоек, но не прямо на них.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку и снять её с Mac mini.

Поднимите и снимите нижнюю крышку.

Удалите следующие винты TR6 с антенной пластины:

Три винта 4.1 мм

Три винта 1.9 мм

Не снимайте антенную пластину полностью; она всё ещё соединена с Mac mini антенным кабелем.

С лицевой стороны с портами ввода-вывода поверните антенную пластину вправо, чтобы получить доступ к разъёму антенного кабеля.

Снимите один винт T6 3.4 мм и шайбу с антенного кабеля.

Будьте осторожны, чтобы не потерять шайбу при выкручивании винта.

Используйте острый конец лопатки, чтобы поднять антенный разъём строго вверх от его гнезда на плате Airport.

Аккуратно проведите антенный кабель через зазор между блоком питания и корпусом.

Снимите антенную пластину с Mac mini.

Снимите два винта T6 12 мм с вентилятора.

Ослабьте захватывающий винт T6 27 мм — он будет удалён вместе с узлом вентилятора.

Разъём вентилятора зажат под кромкой вентилятора и не может быть отключён, пока вентилятор не будет сдвинут.

Не пытайтесь полностью снять вентилятор.

Поднимите вентилятор строго вверх, чтобы освободить захватывающий винт из его отверстия в логической плате.

Отодвиньте вентилятор от SSD до тех пор, пока не получите удобный доступ к разъёму вентилятора.

Используйте острый конец лопатки, чтобы поднять разъём вентилятора строго вверх из его гнезда на логической плате.

Снимите вентилятор с Mac mini.

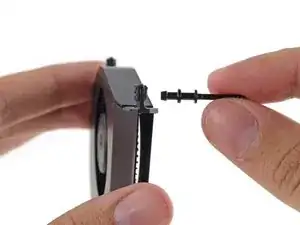

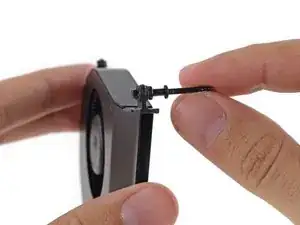

Удалите захватывающий винт из резинового уплотнителя в отверстии для винта вентилятора.
