Замена батарейки PRAM в Mac mini Late 2012

Разместите большие пальцы в выемках, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на внешнем корпусе.

При повороте не нужно сильно нажимать вниз.

Наклоните мини так, чтобы нижняя крышка отвалилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Выверните два винта T6 Torx длиной 11.3 мм, фиксирующие вентилятор к плате логики рядом с пластиной антенны.

Поднимите ушко вентилятора, ближайшее к ОЗУ, с выступа, закрепленного на внешнем корпусе.

Вывертывать винт-стойку не обязательно для снятия вентилятора. Нужно лишь приподнять вентилятор настолько, чтобы снять его с винта-стойки.

Поднимите вентилятор из мини для получения доступа к его разъёму.

Схватите все провода одновременно и аккуратно потяните строго вверх, чтобы отсоединить вентилятор от платы логики.

Не поддёргивайте разъём, иначе вы можете вырвать его с платы логики.

Снимите вентилятор.

Выверните один винт T6 Torx длиной 3.5 мм, фиксирующий кожух к радиатору.

Поднимите кожух с конца, ближайшего к пластине антенны.

Поверните кожух от внешнего корпуса и снимите его с мини.

Выверните следующие винты, фиксирующие пластину антенны к мини:

Два винта T8 Torx длиной 6.6 мм

Два винта T8 Torx длиной 5.0 мм или шестигранных винта 2.0 мм (подойдёт любая отвёртка)

При сборке:

Может быть трудно правильно установить жёсткий диск так, чтобы пластина антенны правильно села на место. Если отверстия для винтов не совпадают с отверстиями на жёстком диске, убедитесь, что два штыря на задней части жёсткого диска правильно размещены в отверстиях на задней части корпуса, над отсеком для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (красные метки), поэтому при установке антенны жёсткий диск может сместиться и ослабить соединение кабеля жёсткого диска с платой логики.

Немного приподнимите пластину антенны с конца, ближайшего к ОЗУ.

Аккуратно оттяните пластину антенны от кругового ободка внешнего корпуса.

Пока что не снимайте пластину антенны. Она всё ещё подключена к плате AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы аккуратно приподдеть разъём антенны из его гнезда на плате AirPort/Bluetooth.

Снимите пластину антенны с мини.

Используйте плоский конец лопатки, чтобы приподнять разъём жёсткого диска из его гнезда на плате логики.

Используйте наконечник лопатки, чтобы приподнять разъём ИК-датчика и вынуть его из гнезда на плате логики.

Убедитесь, что вы поддеваете снизу, под проводами, а не под разъёмом.

Выверните следующие три винта:

Один винт T8 Torx длиной 5.0 мм или шестигранный винт 2.0 мм (подойдёт любая отвёртка)

Один винт T6 Torx длиной 16.2 мм

Одна стойка T6 Torx длиной 26 мм

Для снятия платы логики необходимо вставить два цилиндрических штыря инструмента для снятия платы логики Mac mini в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики, кроме выделенных красным, может уничтожить плату логики.

Вставьте инструмент для снятия платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он соприкасается с верхней стороной внешнего корпуса под платой логики, прежде чем продолжить.

Аккуратно потяните инструмент в сторону платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выскользнуть из внешнего корпуса.

Прекратите поддёвывать, когда плата ввода/вывода заметно отделится от внешнего корпуса.

Снимите инструмент для снятия платы логики Mac mini.

Вытяните сборку платы ввода/вывода и платы логики из внешнего корпуса настолько, чтобы получить доступ к разъёму питания.

Отключите кабель питания постоянного тока от платы логики, используя пальцы.

Потяните разъём кабеля питания в сторону передней части мини.

Аккуратно выдвиньте сборку платы логики из мини, следя за тем, чтобы ни один кабель не застрял.

Батарейка PRAM расположена на верхней стороне платы логики.

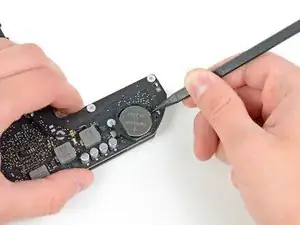

Используйте наконечник лопатки, чтобы аккуратно поддеть батарейку PRAM и вынуть её из держателя на плате логики.

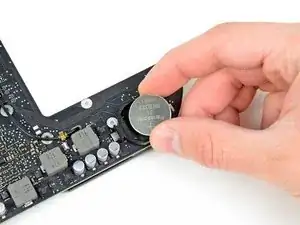

Снимите батарейку PRAM с логической платы.

Батарейка PRAM — это распространённая таблеточная батарея типа BR2032.
