Замена датчика ИК-сигналов Mac mini конца 2012 года

Используйте данное руководство, чтобы заменить сборку датчика ИК-сигналов и индикатора режима сна. Замена этого компонента требует снятия системной платы и большинства других компонентов внутри мини.

Шаг 1

Поместите большие пальцы в выемки, сделанные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на крышку, не совпадёт с пометкой на внешнем корпусе.

При повороте не требуется большое усилие вниз.

Шаг 2

Наклоните мини достаточно, чтобы нижняя крышка отделилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Открутите два винта Torx T6 длиной 11,3 мм, крепящих вентилятор к системной плате возле антенной пластины.

Шаг 4

Поднимите кромку вентилятора, находящуюся ближе всего к ОЗУ, с штырька, закреплённого на внешнем корпусе.

Удалять винт штырька не нужно для снятия вентилятора. Нужно лишь приподнять вентилятор достаточно, чтобы снять его с винта штырька.

Шаг 5

Поднимите вентилятор из мини, чтобы освободить доступ к разъёму.

Возьмите все провода одновременно и аккуратно потяните вверх, чтобы отключить вентилятор от системной платы.

Не используйте лопатку у разъёма, иначе можете оторвать его от системной платы.

Снимите вентилятор.

Шаг 6

Открутите один винт Torx T6 длиной 3,5 мм, крепящий кожух к радиатору.

Шаг 7

Поднимите кожух с края, ближайшего к антенной пластине.

Поверните кожух в сторону от внешнего корпуса и снимите его с мини.

Шаг 8

Открутите следующие винты, крепящие антенную пластину к мини:

Два винта Torx T8 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или 2,0 мм шестигранных (подойдёт любой из ключей)

При сборке:

Может быть сложно правильно установить жёсткий диск так, чтобы антенная пластина установилась на своё место. Если отверстия под винты не совпадают с отверстиями на жёстком диске, убедитесь, что два штырька, находящиеся сзади жёсткого диска, находятся в отверстиях сзади корпуса, над отсеком для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (красные метки), поэтому при её установке может сдвигаться жёсткий диск и ослабляется соединение кабеля жёсткого диска с системной платой.

Шаг 9

Легко поднимите антенную пластину с края, ближайшего к ОЗУ.

Осторожно потяните антенную пластину в сторону от круглого края внешнего корпуса.

Пока не удаляйте антенную пластину. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

Используйте наконечник лопатки, чтобы аккуратно отсоединить разъём антенны от его гнезда на плате AirPort/Bluetooth.

Шаг 11

Удалите антенную пластину с мини.

Шаг 12

Используйте плоский конец лопатки, чтобы отсоединить разъём жёсткого диска от его гнезда на системной плате.

Шаг 13

Используйте наконечник лопатки, чтобы поднять и отсоединить разъём датчика ИК-сигналов от его гнезда на системной плате.

При работе убедитесь, что поддевайте снизу проводов, а не под самим гнездом.

Шаг 14

Удалите следующие три винта:

Один винт Torx T8 длиной 5,0 мм или 2,0 мм шестигранный (подойдёт любой из ключей)

Один винт Torx T6 длиной 16,2 мм

Один винт-стойка Torx T6 длиной 26 мм

Шаг 15

Чтобы снять системную плату, цилиндрические стержни инструмента для извлечения системной платы Mac mini должны быть вставлены в отверстия, выделенные красным. Вставка инструмента в любые другие отверстия системной платы, кроме выделенных красным, может повредить плату.

Вставьте инструмент для извлечения системной платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он касается верхней стороны внешнего корпуса под системной платой, перед тем как продолжить.

Аккуратно потяните инструмент в сторону платы ввода/вывода. Сборка системной платы и платы ввода/вывода должна немного выдвинуться из внешнего корпуса.

Прекратите поддевать, когда плата ввода/вывода будет явно отделена от внешнего корпуса.

Удалите инструмент для снятия системной платы Mac mini.

Шаг 16

Выдвиньте сборку платы ввода/вывода и системной платы из внешнего корпуса достаточно, чтобы получить доступ к разъёму питания.

Используйте пальцы, чтобы отключить кабель питания от системной платы.

Тяните разъём кабеля питания к передней стороне мини.

Шаг 17

Осторожно выдвиньте сборку системной платы из мини, следя за тем, чтобы не зацепить никакие кабели.

Шаг 18

Оттяните жесткий диск от переднего края мини и извлеките его из внешнего корпуса.

При сборке учтите, что на внутренней стороне жесткого диска есть два штифта, которые входят в отверстия корпуса. В отверстиях установлены резиновые втулки, поэтому может быть сложно определить, правильно ли установлен жесткий диск.

В корпусе имеется две пары отверстий. Установите штифты в отверстия, расположенные ближе к нижней части корпуса.

Шаг 19

Выкрутите винт Torx T6 длиной 7,9 мм, крепящий блок питания и кронштейн жесткого диска к внешнему корпусу.

При сборке убедитесь, что кабели, проходящие вдоль жесткого диска, аккуратно уложены под блоком питания. Это необходимо для правильной установки жесткого диска. Кроме того, отверстия для винтов антенны не совпадут, если на пути окажутся кабели.

Шаг 20

Отведите серебристый металлический фиксатор разъема питания от боковой стороны внешнего корпуса и снимите его с мини.

При сборке обратите внимание, что серебристый фиксатор охватывает обе стороны нижнего фасонного края разъема питания. При установке фиксатора он дойдет до упора, но не зафиксируется с щелчком. Вы поймете, что все сделали правильно, если фиксатор не будет легко смещаться из положения.

Шаг 21

Поверните разъем питания на 90 градусов против часовой стрелки.

Шаг 22

Выдвиньте блок питания из мини, следя за тем, чтобы кабели не зацепились.

Шаг 23

Выкрутите винт Torx T6 длиной 7,9 мм, крепящий кронштейн жесткого диска к внешнему корпусу.

Шаг 24

Снимите кронштейн жесткого диска с внешнего корпуса.

Шаг 25

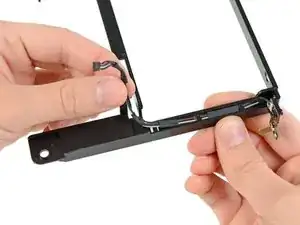

Аккуратно извлеките кабели датчика ИК-приемника из канала в кронштейне жесткого диска.

Шаг 26

Выкрутите Phillips-винт длиной 5 мм, крепящий плату датчика ИК-приемника к кронштейну жесткого диска.

Шаг 27

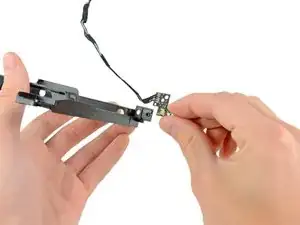

Извлеките датчик ИК-приемника из кронштейна жесткого диска.

Будьте осторожны при снятии платы датчика ИК-приемника с кронштейна жесткого диска, поскольку нижний пластиковый направляющий штифт может зацепиться за хрупкую плату датчика.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
