Замена корзины накопителя Mac mini Late 2014

Защитная крышка снизу защёлкнута на трёх стойках для винтов.

Поддевайте рядом, но не прямо на стойки для винтов.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять нижнюю крышку с корпуса Mac mini.

Поднимите и снимите нижнюю крышку.

Выверните следующие винты TR6 с антенной пластиной:

Три винта 4,1 мм

Три винта 1,9 мм

Не снимайте антенную пластину полностью; она всё ещё соединена с Mac mini антенным кабелем.

С лицевой стороны с портами ввода-вывода поверните антенную пластину вправо, чтобы получить доступ к разъёму антенного кабеля.

Снимите один винт T6 3,4 мм и шайбу, крепящие антенный кабель.

Будьте осторожны, чтобы не потерять шайбу при снятии винта.

Используйте острие лопатки, чтобы поднять антенный разъём строго вверх от его гнезда на плате AirPort.

Осторожно вытяните антенный кабель через зазор между блоком питания и корпусом.

Снимите антенную пластину с Mac mini.

Выверните два винта T6 12 мм, крепящие вентилятор.

Ослабьте захватывающий винт T6 27 мм — он будет удалён вместе с узлом вентилятора.

Разъём вентилятора зажат под краем вентилятора и не может быть отключён до тех пор, пока вентилятор не сдвинут.

Не пытайтесь полностью снять вентилятор.

Поднимите вентилятор строго вверх, чтобы освободить захватывающий винт из отверстия на плате.

Отведите вентилятор от SSD, пока не получите свободный доступ к разъёму вентилятора.

Используйте острие лопатки, чтобы поднять разъём вентилятора строго вверх из его гнезда на плате.

Снимите вентилятор с Mac mini.

Выверните винт T6 2,6 мм, удерживающий скобу разъёма SATA.

Снимите скобу разъёма SATA.

Используйте плоский край лопатки, чтобы приподнять разъём кабеля SATA вверх от его гнезда на плате.

Используйте остриё лопатки, чтобы отсоединить разъём кабеля ИК-датчика, поддев его прямо вверх из гнезда.

Следующие три шага относятся только к Mac mini, оснащённым PCIe SSD. Пропустите три следующих шага, если в вашем Mac mini только жёсткий диск.

Выверните два винта T6 2,6 мм, крепящие скобу кабеля PCIe SSD.

Снимите скобу кабеля PCIe SSD.

Поднимите разъём PCIe SSD вверх из его гнезда.

Выверните один винт T6 16 мм, крепящий плату логики.

Для снятия платы логики два цилиндрических штыря инструмента для извлечения платы логики Mac mini должны быть вставлены в отверстия, отмеченные красным. Вставка инструментов в любые другие отверстия на плате может повредить плату.

Вставьте инструмент для извлечения платы логики Mac mini в два отверстия, отмеченные красным. Убедитесь, что штыри опираются на корпус под платой логики, прежде чем продолжить.

Осторожно потяните инструмент в сторону платы ввода-вывода. Узел логической платы и платы ввода-вывода должен слегка выдвинуться из внешнего корпуса.

Прекратите поддевание, когда инструмент для снятия соприкоснётся с отверстием в задней части корпуса.

Удалите инструмент для снятия логической платы Mac mini.

Вытяните разъём кабеля DC-In прямо из его гнезда на логической плате.

Аккуратно выдвиньте узел логической платы из Mac mini, следя за тем, чтобы кабели не застряли.

Гнездо питания переменного тока удерживается небольшим металлическим фиксатором.

Используйте пинцет или пальцы, чтобы оттянуть фиксатор от гнезда питания и выньте его из Mac mini.

При установке фиксатора вставьте его до упора — он должен зафиксироваться, даже если не слышно щелчка.

Чтобы освободить блок питания от корпуса, захватите разъём AC-In, который действует как защёлка.

Поверните разъём AC-In на 90 градусов против часовой стрелки.

Защёлка AC-In должна войти в паз над ней в корпусе.

При сборке убедитесь, что блок питания вставлен достаточно глубоко в корпус, чтобы защёлка села в паз.

Удалите винт T6 длиной 8 мм, фиксирующий блок питания.

Выдвиньте блок питания из мини, следя за тем, чтобы кабели не зацепились.

Удалите один винт T6 длиной 8 мм, фиксирующий лоток для диска.

Поднимите лоток для диска и выньте его из Mac mini.

Снимите четыре винта T8 длиной 6,5 мм (по два с каждой стороны), удерживающие жёсткий диск на лотке.

Поднимите жёсткий диск и извлеките его из лотка.

При сборке убедитесь, что кабель жёсткого диска продет через вырез в лотке.

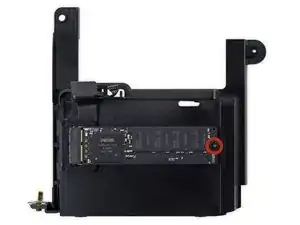

Удалите винт Torx T5 длиной 5 мм, крепящий SSD.

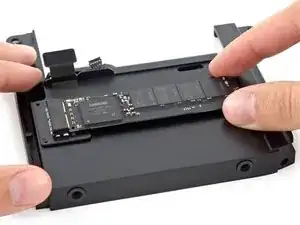

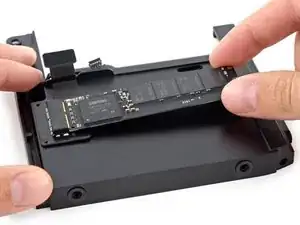

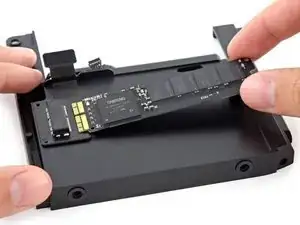

Поднимите свободный конец SSD слегка вверх и вытяните его из разъёма.

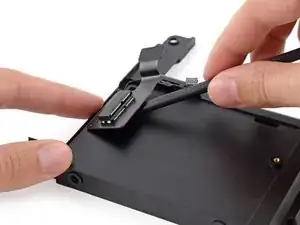

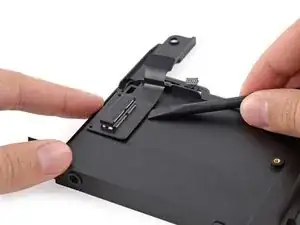

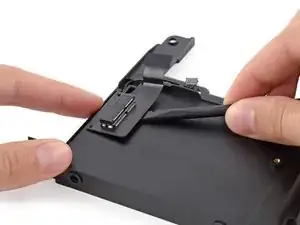

Подденьте плоским концом лопатки кабель SSD, чтобы оторвать его от клея, фиксирующего его на лотке.

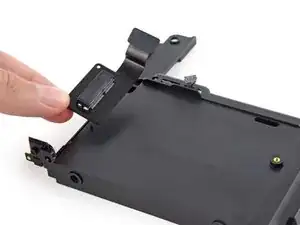

Снимите кабель PCIe SSD с лотка.
