Замена внешнего корпуса Mac mini Late 2012

Разместите большие пальцы в углублениях, вырезанных на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, выгравированным на внешнем корпусе.

При повороте не нужно сильно нажимать вниз.

Наклоните mini настолько, чтобы нижняя крышка отвалилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Удалите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к плате рядом с пластиной антенны.

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с подставки, закреплённой на внешнем корпусе.

Снимать винт подставки не обязательно для удаления вентилятора. Достаточно приподнять вентилятор настолько, чтобы снять его с винта подставки.

Выньте вентилятор из mini, чтобы освободить доступ к его разъёму.

Схватите все провода одновременно и аккуратно потяните строго вверх, чтобы отключить вентилятор от платы.

Не поддёргивайте разъём, иначе вы можете оторвать его от платы.

Снимите вентилятор.

Удалите один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к пластине антенны.

Поверните кожух от внешнего корпуса и снимите его с mini.

Удалите следующие винты, крепящие пластину антенны к mini:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или винта с шестигранником 2,0 мм (подойдёт любой из отвёрток)

При сборке:

Иногда трудно правильно установить жёсткий диск так, чтобы пластина антенны корректно встала на место. Если отверстия под винты не совпадают с отверстиями на жёстком диске, убедитесь, что два штифта на задней части жёсткого диска правильно установлены в отверстиях в задней части корпуса, выше посадочного места для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (отмечено красным), поэтому установка антенны может сместить жёсткий диск и ослабить соединение кабеля жёсткого диска с платой.

Небольшим образом приподнимите пластину антенны с конца, ближайшего к оперативной памяти.

Аккуратно оттяните пластину антенны от круглого ободка внешнего корпуса.

Пока не снимайте пластину антенны. Она всё ещё подключена к плате AirPort/Bluetooth.

Используя тонкий наконечник лопатки, аккуратно подденьте разъём антенны, чтобы отсоединить его от гнезда на плате AirPort/Bluetooth.

Снимите пластину антенны с mini.

Используйте плоский край лопатки, чтобы поддеть разъём жёсткого диска и отсоединить его от гнезда на плате.

Используйте тонкий наконечник лопатки, чтобы приподнять разъём датчика инфракрасного пульта и вынуть его из гнезда на плате.

Убедитесь, что поддёте снизу провода, а не сам разъём.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или с шестигранной головкой 2,0 мм (подойдёт любой из отвёрток)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

Для снятия логической платы в отверстия, выделенные красным, необходимо вставить два цилиндрических штыря инструмента для снятия логической платы Mac mini. Вставка инструментов в любые другие отверстия на плате может повредить логическую плату.

Вставьте инструмент для снятия логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он соприкасается с верхней стороной внешнего корпуса под платой, прежде чем продолжить.

Осторожно потяните инструмент в сторону платы ввода-вывода. Сборка логической платы и платы ввода-вывода должна слегка выдвинуться из внешнего корпуса.

Прекратите поддевание, когда плата ввода-вывода ясно отделится от внешнего корпуса.

Удалите инструмент для снятия логической платы Mac mini.

Выньте сборку платы ввода-вывода/логической платы из внешнего корпуса настолько, чтобы получить доступ к разъёму питания.

Отсоедините кабель DC-In от логической платы пальцами.

Потяните разъём питания в направлении передней части mini.

Осторожно выдвиньте сборку логической платы из mini, следя за тем, чтобы никакие кабели не зажались.

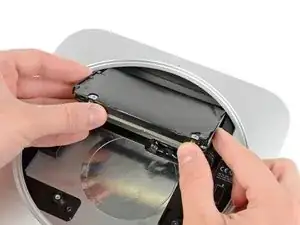

Оттяните жёсткий диск от переднего края мини и извлеките его из внешнего корпуса.

При сборке обратите внимание: на внутреннем крае жёсткого диска есть два штифта, которые входят в корпус. Вокруг отверстий находятся резиновые втулки, поэтому может быть трудно определить, правильно ли установлен жёсткий диск.

В корпусе имеются две пары отверстий. Вставьте штифты в отверстия, расположенные ближе к нижней части корпуса.

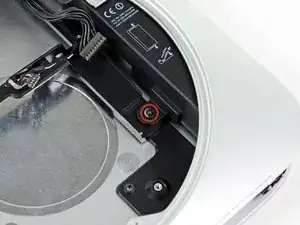

Удалите винт T6 Torx 7,9 мм, фиксирующий блок питания и лоток жёсткого диска к внешнему корпусу.

При сборке убедитесь, что кабели, проходящие вдоль жёсткого диска, заправлены под блок питания. Это обеспечит правильную установку жёсткого диска. Кроме того, отверстия для винтов антенны не совпадут, если кабели будут мешать.

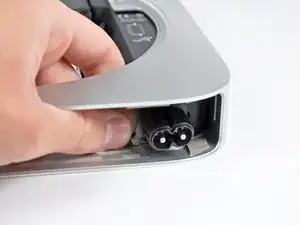

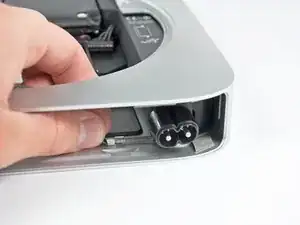

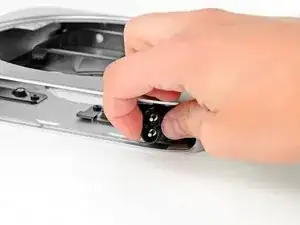

Оттяните серебристый металлический фиксатор гнезда AC-In от боковой стороны внешнего корпуса и снимите его с мини.

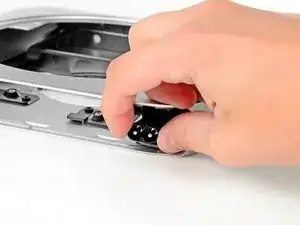

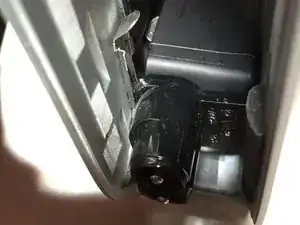

При сборке обратите внимание, что серебристая скоба охватывает обе стороны нижнего скошенного края разъёма переменного тока. При возвращении скобы на место она упружается о стопор, но не защёлкивается. Вы поймёте, что сделали всё правильно, потому что она не будет легко смещаться.

Поверните разъём AC-In на 90 градусов против часовой стрелки.

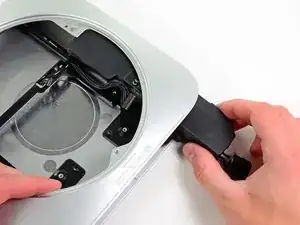

Выдвиньте блок питания из мини, следя за тем, чтобы не зацепить кабели.

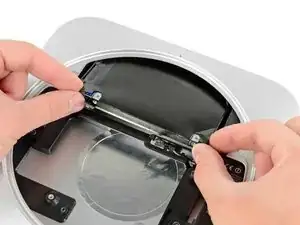

Удалите винт T6 Torx 7,9 мм, фиксирующий лоток жёсткого диска к внешнему корпусу.

Снимите лоток жёсткого диска с внешнего корпуса.

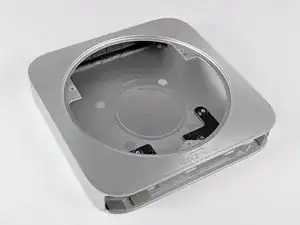

Остался внешний корпус.
