Замена радиатора Mac mini Late 2012

Используйте это руководство, чтобы заменить радиатор в вашем mini. При повторной установке радиатора потребуется новый слой термопасты.

Шаг 1

Поместите большие пальцы в выемки на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на крышке, не совмещётся с риской, выгравированной на наружном корпусе.

При повороте не требуется сильного надавливания вниз.

Шаг 2

Наклоните mini настолько, чтобы нижняя крышка отпала от наружного корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Удалите два винта T6 Torx длиной 11.3 мм, фиксирующие вентилятор к плате рядом с пластиной антенны.

Шаг 4

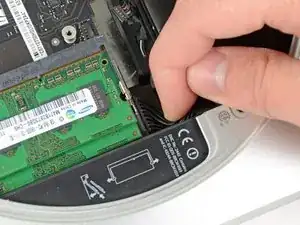

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с выступа, закреплённого на наружном корпусе.

Для снятия вентилятора отвинчивать стойку не нужно. Достаточно приподнять вентилятор, чтобы снять его с винта-стойки.

Шаг 5

Поднимите вентилятор из корпуса mini, чтобы обеспечить доступ к его разъёму.

Возьмите все провода одновременно и аккуратно потяните строго вверх, чтобы отсоединить вентилятор от платы.

Не подденьте разъём, иначе вы можете оторвать его от платы.

Снимите вентилятор.

Шаг 6

Удалите один винт T6 Torx длиной 3.5 мм, фиксирующий кожух к радиатору.

Шаг 7

Поднимите кожух с конца, ближайшего к пластине антенны.

Поверните кожух от наружного корпуса и извлеките его из mini.

Шаг 8

Удалите следующие винты, фиксирующие пластину антенны к mini:

Два винта T8 Torx длиной 6.6 мм

Два винта T8 Torx длиной 5.0 мм или винта с шестигранником 2.0 мм (подойдёт любая отвёртка)

При сборке:

Иногда трудно правильно установить жёсткий диск так, чтобы пластина антенны встала на место. Если отверстия для винтов не совпадают с отверстиями на жёстком диске, убедитесь, что два штыря с задней части жёсткого диска правильно установлены в отверстия на задней стенке корпуса, над посадочным местом для второго жёсткого диска.

Антенна присоединяется непосредственно к жёсткому диску (красные отметки), поэтому при её присоединении жёсткий диск может сместиться и ослабить соединение кабеля жёсткого диска с логической платой.

Шаг 9

Слегка приподнимите пластину антенны с конца, ближайшего к оперативной памяти.

Аккуратно оттяните пластину антенны от круговой кромки наружного корпуса.

Пока не снимайте пластину антенны полностью. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

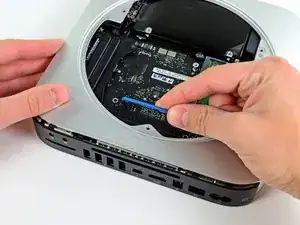

Используя жало медиатора, осторожно подденьте разъём антенны и отсоедините его от гнезда на плате AirPort/Bluetooth.

Шаг 11

Снимите пластину антенны с mini.

Шаг 12

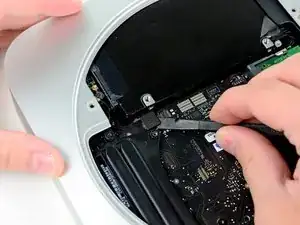

Используя плоский конец медиатора, подденьте разъём жёсткого диска и отсоедините его от гнезда на логической плате.

Шаг 13

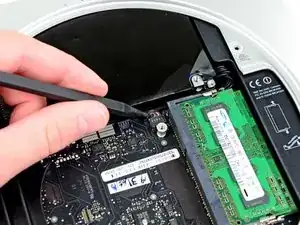

Используя жало медиатора, поднимите разъём ИК-датчика и извлеките его из гнезда на логической плате.

Подденьте разъём снизу по направлению к проводам, а не под сам разъём.

Шаг 14

Удалите следующие три винта:

Один винт T8 Torx длиной 5.0 мм или винт с шестигранником 2.0 мм (подойдёт любая отвёртка)

Один винт T6 Torx длиной 16.2 мм

Одна стойка T6 Torx длиной 26 мм

Шаг 15

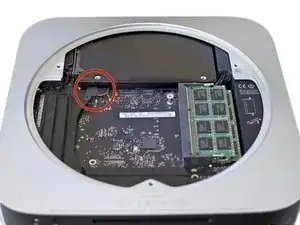

Для извлечения логической платы необходимо вставить два цилиндрических штифта инструмента для извлечения логической платы Mac mini в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы может разрушить логическую плату.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он соприкасается с верхней стороной наружного корпуса под логической платой перед продолжением.

Аккуратно потяните инструмент в сторону платы ввода/вывода. Сборка логической платы и платы ввода/вывода должна слегка выдвинуться из наружного корпуса.

Прекратите поддевание, когда плата ввода/вывода визуально отделится от наружного корпуса.

Удалите инструмент для извлечения логической платы Mac mini.

Шаг 16

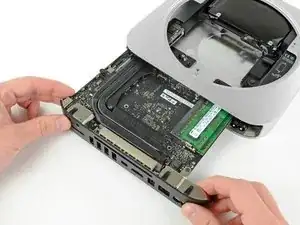

Выдвиньте сборку платы ввода/вывода и логической платы из корпуса настолько, чтобы получить доступ к разъёму питания.

Отсоедините кабель питания DC-In от логической платы пальцами.

Потяните разъём кабеля питания в сторону передней части mini.

Шаг 17

Аккуратно извлеките сборку логической платы из mini, следя за проводами, которые могут зацепиться.

Шаг 18

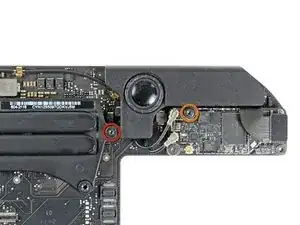

Удалите следующие два винта, фиксирующие динамик к сборке логической платы:

Один винт T6 Torx длиной 3.5 мм

Один винт T6 Torx длиной 3.7 мм

Шаг 19

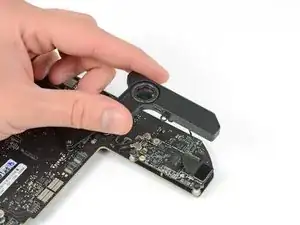

Поднимите динамический блок, но не извлекайте его полностью, поскольку он по‑прежнему подключён к плате через разъём динамика.

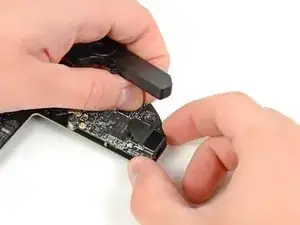

Осторожно поднимите провода динамика вверх, чтобы вывести разъём динамика из гнезда на плате.

Поднимите и извлеките динамик с платы.

Шаг 20

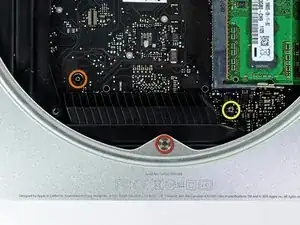

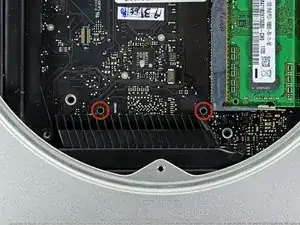

Удалите один стойочный винт T6 Torx длиной 5 мм, крепящий радиатор возле края платы.

Шаг 21

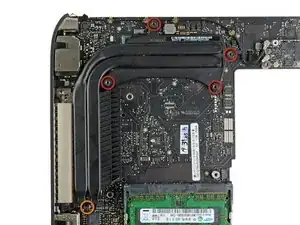

Удалите следующие винты, фиксирующие радиатор к плате:

Четыре винта T8 Torx длиной 8,6 мм

Один винт T6 Torx длиной 2,6 мм

Отслеживайте пружины, расположенные под каждым из винтов T8 радиатора.

Шаг 22

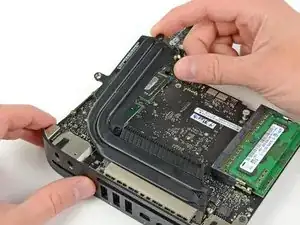

Снимите радиатор с платы, внимательно следя за проводами, которые могут зацепиться.

Если радиатор кажется приклеенным к плате после удаления всех винтов, может помочь использование лопатки для разделения компонентов.

Если потребуется установить радиатор обратно на плату, у нас есть руководство по термопасте, которое облегчает замену термопрокладки.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке. Обязательно следуйте нашему руководству по термопасте для повторного нанесения термопасты на процессор.
