Замена платы AirPort/Bluetooth в Mac mini Late 2012

Разместите большие пальцы в выемках, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка на крышке не совместится с кольцом, нанесённым на корпус.

При повороте не нужно прилагать большое давление вниз.

Наклоните мини настолько, чтобы нижняя крышка отпала от внешнего корпуса.

Снимите нижнюю крышку и отложите в сторону.

Удалите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к логическому модулю рядом с антенной пластиной.

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с расстояния стояка, закреплённого во внешнем корпусе.

Удалять винт стояка не требуется для снятия вентилятора. Нужно лишь приподнять вентилятор достаточно, чтобы он сошёл со стояка.

Поднимите вентилятор из мини для получения доступа к его разъёму.

Возьмите все провода одновременно и аккуратно потяните строго вверх, чтобы отсоединить вентилятор от логической платы.

Не поддёргивайте разъём, иначе вы можете вырвать его с логической платы.

Снимите вентилятор.

Удалите единственный винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенне.

Поверните кожух от внешнего корпуса и снимите его с мини.

Удалите следующие винты, крепящие антенную пластину к мини:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных 2,0 мм (подойдёт любая отвёртка)

При сборке:

Может быть трудно правильно установить жёсткий диск так, чтобы антенная пластина корректно разместилась. Если отверстия под винты не совпадают с отверстиями в жёстком диске, убедитесь, что два штыря на задней части жёсткого диска правильно размещены в отверстиях на задней стенке корпуса, над посадочным местом для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (отмечено красным), поэтому при установке антенны жёсткий диск может сдвинуться и ослабить соединение кабеля жёсткого диска с логической платой.

Немного приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно отведите антенную пластину от круглого бортика внешнего корпуса.

Пока не снимайте антенную пластину. Она всё ещё подключена к плате AirPort/Bluetooth.

Используйте наконечник лопатки, чтобы аккуратно поддеть антенный разъём из его гнезда на плате AirPort/Bluetooth.

Снимите антенную пластину с мини.

Используйте плоский конец лопатки, чтобы поддеть разъём жёсткого диска и приподнять его из гнезда на логической плате.

Используйте наконечник лопатки, чтобы поднять разъём ИК-датчика вверх и вывести его из гнезда на логической плате.

Подденьте со стороны проводов, а не снизу под разъём.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный 2,0 мм (подойдёт любая отвёртка)

Один винт T6 Torx длиной 16,2 мм

Один стоячный винт T6 Torx длиной 26 мм

Для снятия логической платы в отверстия, выделенные красным, должны быть вставлены два цилиндрических стержня инструмента для извлечения логической платы Mac mini. Вставка инструментов в любые отверстия логической платы, отличные от выделенных красным, может повредить логическую плату.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он упирается в верхнюю сторону внешнего корпуса под логической платой, прежде чем продолжать.

Аккуратно потяните инструмент в сторону платы ввода-вывода. Сборка логической платы и платы ввода-вывода должна слегка выдвинуться из внешнего корпуса.

Прекратите поддёргивание, когда плата ввода-вывода станет заметно отделённой от внешнего корпуса.

Удалите инструмент для извлечения логической платы Mac mini.

Вытяните сборку платы ввода-вывода/логической платы из внешнего корпуса настолько, чтобы получить доступ к разъёму питания.

Отключите кабель питания постоянного тока от логической платы пальцами.

Потяните разъём питания к передней части мини.

Аккуратно извлеките сборку логической платы из мини, следя за тем, чтобы провода не зацепились.

Удалите следующие два винта, крепящие динамик к сборке логической платы:

Один винт T6 Torx длиной 3,5 мм

Один винт T6 Torx длиной 3,7 мм

Поднимите сборку динамика, но не снимайте её полностью, так как она всё ещё подключена к логической плате через разъём динамика.

Аккуратно поднимите провода динамика вверх, чтобы вынуть разъём динамика из гнезда на логической плате.

Поднимите и удалите динамик с логической платы.

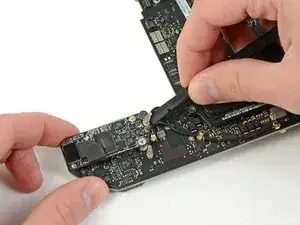

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и вынуть их из гнёзд на плате AirPort/Bluetooth.

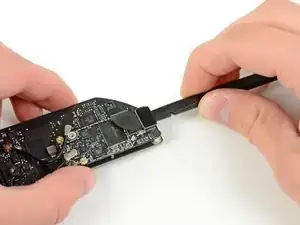

С помощью лопатки отсоедините ленточный кабель AirPort/Bluetooth от его гнезда на плате AirPort/Bluetooth.

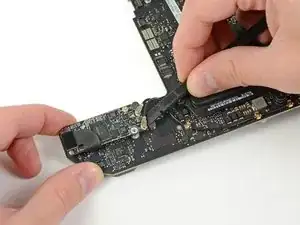

Снимите два винта T6 Torx длиной 2,6 мм, фиксирующие плату AirPort/Bluetooth на логической плате.

Удалите плату AirPort/Bluetooth с логической платы.
