Замена пластины антенны Mac mini конца 2012 года

Вставьте большие пальцы в углубления на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка на ней не совместится с кольцевой меткой на внешнем корпусе.

При повороте не нужно прикладывать значительное усилие.

Наклоните мини-компьютер так, чтобы нижняя крышка отделилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Открутите два винта Torx T6 длиной 11,3 мм, крепящих вентилятор к плате логики рядом с антенной пластиной.

Приподнимите кромку вентилятора, ближайшую к оперативной памяти, чтобы снять её со штырькового фиксатора, закреплённого на внешнем корпусе.

Откручивать винт фиксатора не требуется для снятия вентилятора. Достаточно поднять вентилятор, чтобы освободить его от фиксатора.

Поднимите вентилятор вверх, чтобы получить доступ к его разъёму.

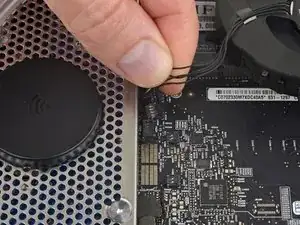

Одновременно возьмитесь за все провода и аккуратно потяните вверх, чтобы отключить вентилятор от платы логики.

Не поддевайте разъём, иначе можно оторвать его от платы логики.

Снимите вентилятор.

Открутите единственный винт Torx T6 длиной 3,5 мм, крепящий защитный кожух к радиатору.

Приподнимите кожух с того конца, который находится ближе к антенной пластине.

Поверните кожух в сторону от внешнего корпуса и снимите его с мини-компьютера.

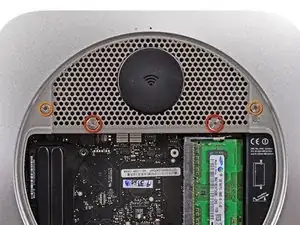

Открутите следующие винты, крепящие антенную пластину к мини-компьютеру:

Два винта Torx T8 длиной 6,6 мм

Два винта Torx T8 длиной 5,0 мм или шестигранных 2,0 мм (подойдут оба отвёртки)

При сборке:

Может быть сложно правильно установить жёсткий диск так, чтобы антенная пластина встала на место. Если отверстия для винтов не совпадают с отверстиями на жёстком диске, убедитесь, что два штырька сзади жёсткого диска правильно вставлены в отверстия на задней стенке корпуса, над отсеком для второго жёсткого диска.

Антенна напрямую крепится к жёсткому диску (отмечено красными маркерами), поэтому прикрепление антенны может сдвинуть жёсткий диск и ослабить соединение кабеля жёсткого диска с платой логики.

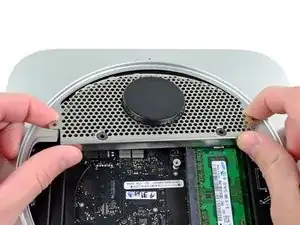

Приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

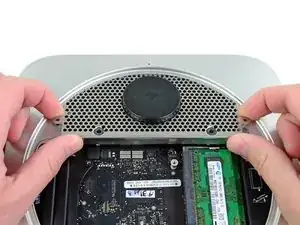

Осторожно вытяните антенную пластину из-под круглого края внешнего корпуса.

Пока не снимайте антенную пластину полностью. Она всё ещё подключена к плате Wi-Fi/Bluetooth.

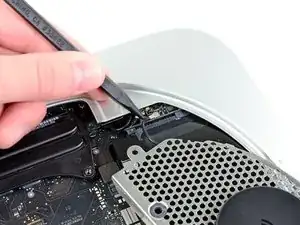

Кончиком лопатки аккуратно отсоедините разъём антенны от гнезда на плате Wi-Fi/Bluetooth.

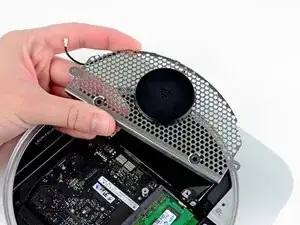

Снимите антенную пластину с мини-компьютера.
