Установка комплекта для двух жёстких дисков Mac Mini Late 2012

Используйте это руководство для установки комплекта iFixit для двух жёстких дисков в ваш Mac Mini Late 2012.

Шаг 1

Разместите большие пальцы в углублениях, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на наружный корпус.

При вращении не требуется прикладывать большое вертикальное усилие.

Шаг 2

Наклоните мини достаточно, чтобы нижняя крышка отстала от наружного корпуса.

Снимите нижнюю крышку и отложите в сторону.

Шаг 3

Отвинтите два винта T6 Torx длиной 11,3 мм, фиксирующие вентилятор к плате логики рядом с антенной пластиной.

Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с расстояния стоечного винта, закреплённого в наружном корпусе.

Для снятия вентилятора откручивать стойку не требуется. Нужно лишь приподнять вентилятор настолько, чтобы он сошёл со стоечного винта.

Шаг 5

Выведите вентилятор из мини, чтобы получить достаточно пространства для доступа к его разъёму.

Возьмите все провода сразу и аккуратно потяните строго вверх, чтобы отключить вентилятор от платы логики.

Не поддевать разъём, иначе вы можете вырвать его с платы логики.

Снимите вентилятор.

Шаг 6

Отвинтите один винт T6 Torx длиной 3,5 мм, фиксирующий кожух на радиаторе.

Шаг 7

Поднимите кожух с конца, ближайшего к антенной пластине.

Поверните кожух от наружного корпуса и снимите его с мини.

Шаг 8

Отвинтите следующие винты, фиксирующие антенную пластину к мини:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных 2,0 мм (подойдёт любая отвёртка)

При обратной сборке:

Иногда трудно правильно посадить жёсткий диск так, чтобы антенная пластина правильно села на место. Если отверстия для винтов не совпадают с отверстиями в жёстком диске, убедитесь, что два штифта на задней части жёсткого диска правильно вставлены в отверстия в задней части корпуса, над посадочным местом для второго жёсткого диска.

Антенна крепится непосредственно к жёсткому диску (красные метки), поэтому присоединение антенны может сдвинуть жёсткий диск и ослабить соединение кабеля жёсткого диска с платой логики.

Шаг 9

Немного приподнимите антенную пластину со стороны, ближайшей к оперативной памяти.

Осторожно оттяните антенную пластину от круговой кромки наружного корпуса.

Пока не снимайте антенную пластину. Она всё ещё подключена к плате AirPort/Bluetooth.

Шаг 10

Используйте наконечник медиатора, чтобы аккуратно поддеть антенный разъём и отсоединить его от гнезда на плате AirPort/Bluetooth.

Шаг 11

Снимите антенную пластину с мини.

Шаг 12

Используйте плоский конец медиатора, чтобы поддеть разъём жёсткого диска и приподнять его из гнезда на плате логики.

Шаг 13

Используйте наконечник медиатора, чтобы приподнять разъём ИК-датчика и вывести его из гнезда на плате логики.

Проводите поддевание снизу от проводов, а не под самой гнездой.

Шаг 14

Отвинтите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный 2,0 мм (подойдёт любая отвёртка)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

Шаг 15

Для снятия платы логики в инструмент Mac mini Logic Board Removal Tool должны быть вставлены два цилиндрических стержня в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики, не выделенные красным, может повредить плату логики.

Вставьте инструмент для снятия платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он касается верхней стороны наружного корпуса под платой логики, прежде чем продолжить.

Осторожно потяните инструмент в сторону платы ввода-вывода. Сборка платы логики и платы ввода-вывода должна слегка выдвинуться из наружного корпуса.

Прекратите поддевание, когда плата ввода-вывода будет явно отделена от наружного корпуса.

Удалите инструмент для снятия платы логики Mac mini.

Шаг 16

Вытащите сборку платы ввода-вывода/платы логики из наружного корпуса настолько, чтобы получить доступ к разъёму питания.

Отключите кабель постоянного тока от платы логики пальцами.

Потяните разъём кабеля питания в направлении передней стороны мини.

Шаг 17

Осторожно выдвиньте сборку платы логики из мини, следя за тем, чтобы провода не зажались.

Шаг 18

Оттяните жёсткий диск от переднего края мини и извлеките его из внешнего корпуса.

При сборке обратите внимание: на внутреннем краю жёсткого диска есть два штыря, которые входят в отверстия корпуса. Вокруг отверстий установлены резиновые втулки, поэтому может быть трудно понять, правильно ли установлен жёсткий диск.

В корпусе имеются два ряда отверстий. Вставьте штырьки в отверстия, расположенные ближе к нижней части корпуса.

Шаг 19

Удалите винт T6 Torx длиной 7,9 мм, фиксирующий блок питания и поддон жёсткого диска к внешнему корпусу.

При сборке убедитесь, что кабели, идущие вдоль жёсткого диска, заправлены под блок питания. Это обеспечит правильную посадку жёсткого диска. Кроме того, отверстия для винтов антенны не совместятся, если кабели будут мешать.

Шаг 20

Оттяните серебристую металлическую скобу держателя разъёма питания (AC-In) от боковой стенки внешнего корпуса и снимите её с мини.

При сборке обратите внимание, что серебристая скоба охватывает по обеим сторонам нижнюю скошенную кромку разъёма питания. При возврате скобы она упирается в ограничитель, но не будет щёлкать на место. Вы поймёте, что установили её правильно, потому что её будет трудно сдвинуть с места.

Шаг 21

Поверните разъём питания (AC-In) на 90 градусов против часовой стрелки.

Шаг 22

Выдвиньте блок питания из мини, следя за тем, чтобы кабели не застряли.

Шаг 23

Удалите винт T6 Torx длиной 7,9 мм, фиксирующий поддон жёсткого диска к внешнему корпусу.

Шаг 24

Снимите поддон жёсткого диска с внешнего корпуса.

Шаг 25

Следующие шаги покажут, как установить второй жёсткий диск в ваш мини.

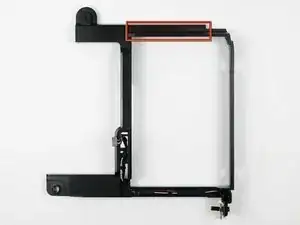

На следующих шагах вы будете устанавливать втулки в отверстия, расположенные вдоль кронштейнов, выделенных красной рамкой.

Шаг 26

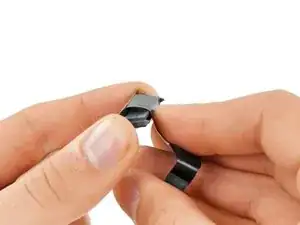

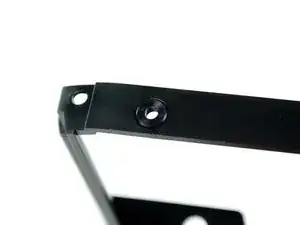

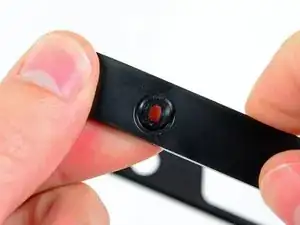

Работая с внутренней стороны кронштейна, протолкните втулку через отверстие в боковой части кронштейна.

Убедитесь, что втулка плотно сидит в кронштейне, как показано на третьей фотографии.

Повторите процедуру для оставшихся трёх втулок по обеим сторонам кронштейнов.

Шаг 27

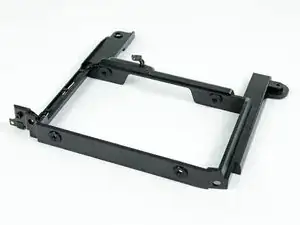

Кронштейн с установленными четырьмя втулками должен выглядеть как показанный на этой фотографии.

Шаг 28

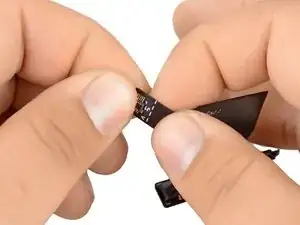

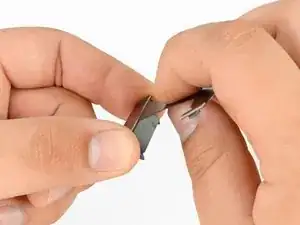

Согните ленточный кабель по пунктирным линиям, чтобы разъёмы лучше держались в своих гнёздах.

Согните ленточный кабель под углом 90 градусов у разъёма SSD так, чтобы он был параллелен разъёму.

Шаг 29

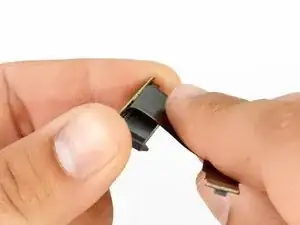

Используйте край разъёма SSD, чтобы сделать 90‑градусный вниз изгиб кабеля вдоль первой большой пунктирной линии.

Согните ленточный кабель обратно вверх на 90 градусов вдоль второй большой пунктирной линии.

Шаг 30

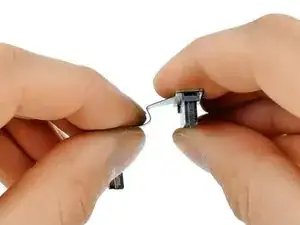

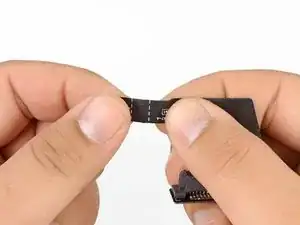

Удерживая ленточный кабель по обе стороны от первой маленькой пунктирной линии, согните его вверх на 90 градусов.

Шаг 31

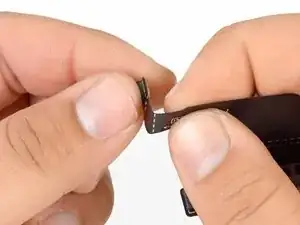

Согните ленточный кабель вниз на 90 градусов вдоль второй маленькой пунктирной линии.

Шаг 32

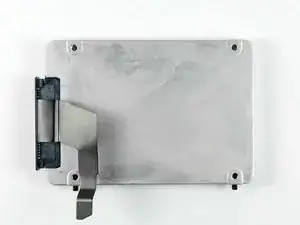

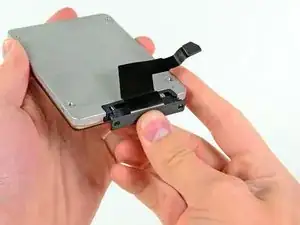

Подключите кабель из набора ко второму жёсткому диску. В нашем случае используется SSD.

Если к кабелю прилагалась небольшая полоска чёрной липкой ленты со скруглёнными углами, вы можете установить её поверх разъёма кабеля жёсткого диска, чтобы зафиксировать разъём в гнезде на жёстком диске. Эта полоска ленты не обязательна и её отсутствие не повлияет на работу устройства.

Перед подключением кабеля к жёсткому диску убедитесь, что он правильно сложен по пунктирным белым линиям. Это поможет кабелю правильно подсоединиться и удерживаться на месте.

Шаг 33

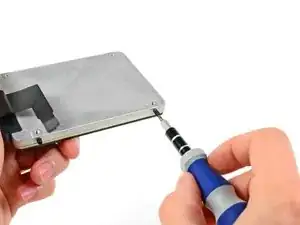

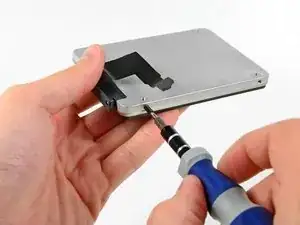

Используйте отвёртку T6 Torx, чтобы установить два прижимных винта на боковой стороне жёсткого диска ближе к концу кабеля жёсткого диска, который подключается к логической плате.

Затяните винты до соприкосновения с концом резьбовых отверстий в боковой части жёсткого диска. На третьей фотографии показан правильный монтаж.

Шаг 34

На следующих двух шагах вы установите жёсткий диск в его кронштейн.

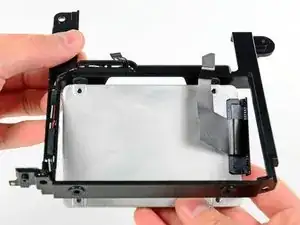

При вставке жёсткого диска поместите его в кронштейн кабельной стороной вверх, а SATA‑разъёмом ближе к выступу в кронштейне, как показано на третьей фотографии.

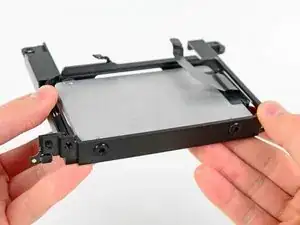

Вставьте прижимные винты в втулки в кронштейне и установите жёсткий диск в кронштейн, как показано на второй фотографии.

Шаг 35

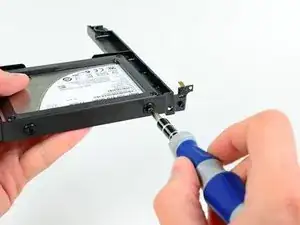

Используйте отвёртку T6 Torx, чтобы установить оставшиеся два прижимных винта через втулки и в боковую сторону жёсткого диска.

Шаг 36

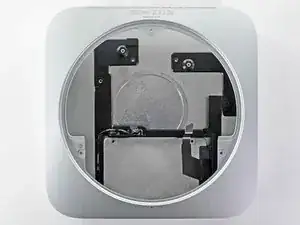

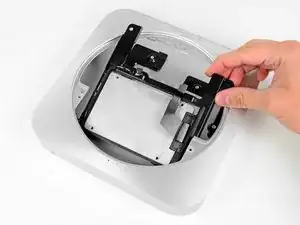

Установите вторую сборку жесткого диска во внешний корпус.

Убедитесь, что монтажные отверстия совпадают с резьбовыми отверстиями во внешнем корпусе, как показано на второй фотографии.

Когда логическая плата будет установлена, просто подключите кабель второго жесткого диска к свободному разъему на логической плате.

Кабель второго жесткого диска должен лежать плоско между двумя жесткими дисками. Если кабель второго жесткого диска будет расположен поверх первого, пластина антенны не сможет снова прикрепиться, и вы можете повредить кабель.

Шаг 37

При запуске машины мини увидит оба диска.

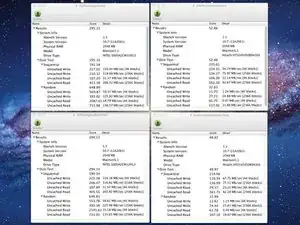

Результаты Xbench показывают, что если установить жесткие диски в верхнее или нижнее положение, их скорость останется одинаковой.

Чтобы минимизировать объем работы при добавлении твердотельного накопителя для использования в качестве основного диска, мы рекомендуем установить твердотельный накопитель так, как показано в этом руководстве, а штатный пластинчатый диск оставить в его первоначальном нижнем положении (ближе всего к пластине антенны).

После сборки загрузите mini в режим восстановления Lion и с помощью Дисковой утилиты отформатируйте ваш твердотельный накопитель. Затем установите Lion на твердотельный накопитель. После перезагрузки откройте «Системные настройки»>«Диск загрузки» и выберите ваш твердотельный накопитель в качестве диска загрузки.

Заключение

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
