Замена жесткого диска iMac Intel 21,5" EMC 2805

При свободном креплении шарнира iMac будет неустойчивым и с ним будет трудно работать. Ремонт проходит быстрее и проще с клином для обслуживания iMac, но его можно выполнить и без него.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к каким-либо открытым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней панелью корпуса.

Ограничитель на инструменте для открытия iMac не даст вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте не более чем на 3/8". В противном случае вы рискуете перерезать антеннные кабели и нанести серьезный ущерб.

Используйте инструмент как роликовый нож для пиццы — катите его по зазору, и он разрежет поролоновый клей по центру.

Всегда толкайте рукоятку за режущим колесом. Если тянуть, колесико может выскочить из рукояти.

Проведите инструмент вверх по левой стороне дисплея.

Продолжайте вести инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз провести инструментом взад-вперед по уже разрезанному участку, чтобы максимально отделить клей.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз по правой стороне дисплея.

Закончите проталкивать инструмент до нижней части правой стороны дисплея.

На этом этапе стоит снова провести инструментом по всему периметру дисплея, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент разрезал большую часть клея, дисплей все еще будет слегка приклеен к корпусу. Для отделения остатков клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, введите пластиковую карту в зазор между дисплеем и рамой.

Будьте осторожны и не вставляйте пластиковую карту глубже, чем на 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно поверните пластиковую карту в сторону, чтобы создать зазор между дисплеем и рамой.

Двигайтесь медленно и не допускайте чрезмерной нагрузки на стекло дисплея — вам нужно сделать зазор примерно 1/4".

Проведите карточкой к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Вновь вставьте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамой рядом с верхним левым углом iMac.

Осторожно поверните карту вверх, слегка увеличив пространство между дисплеем и рамой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и не нагружайте стекло дисплея.

Проведите пластиковой картой к центру, снова остановившись прямо перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано вблизи углов, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если есть участки, которые кажутся заедающими и не разделяются, прекратите кручение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея всё ещё подключены к плате логики.

Используйте пинцет, чтобы поднять металлическую прижимную пластину на кабеле передачи данных дисплея.

Осторожно извлеките кабель передачи данных дисплея из его разъёма на плате логики.

Убедитесь, что вы тянете разъём кабеля передачи данных дисплея строго по оси из его гнезда.

Держась за дисплей одной рукой, другой рукой отключите кабель питания дисплея.

Поднимите дисплей достаточно, чтобы получить удобный доступ к разъёму, но не слишком высоко, чтобы не растянуть кабели и не нагружать их соединения (примерно 8").

Поднимите дисплей в положение, близкое к вертикальному.

На данном этапе вдоль нижней части дисплея всё ещё остаётся полоска клея, которая будет держать дисплей прикреплённым к рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или оголённым паяным соединениям на обратной стороне блока питания (обведено красным).

Возьмитесь за небольшую язычок на конце одной из нижних клеевых полос дисплея и потяните клей вверх, к верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой клеевой полосой и удалите её.

Если какая-либо клеевая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

Если вы заменяете дисплей на новый, возможно, потребуется перенести некоторые компоненты со старого дисплея на новый.

При сборке обратитесь к нашему руководству по клеевым полосам для дисплея, чтобы установить новый клей.

Снимите следующие винты, крепящие кронштейн жёсткого диска к задней панели:

Два 21 мм винта Torx T10 с левого кронштейна жёсткого диска.

Один 9 мм винт Torx T10.

Один 27 мм винт Torx T10.

Снимите левый и правый кронштейны жёсткого диска с iMac.

Поднимите жёсткий диск от края, ближайшего к плате логики, и слегка вытащите его из гнезда.

Жёсткий диск подключён одним комбинированным кабелем питания/данных SATA, не пытайтесь полностью извлечь его из iMac.

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и данных SATA.

Удалите жёсткий диск из iMac.

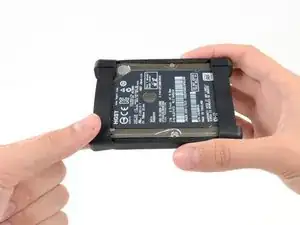

Отделите гибкий чехол жёсткого диска от верхнего левого угла жёсткого диска.

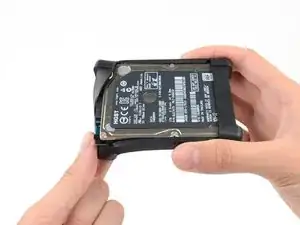

Продолжайте отдирать чехол жёсткого диска от клея, закрепляющего его на жёстком диске.

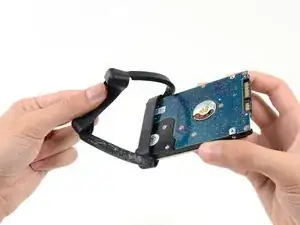

Снимите чехол с жёсткого диска.

Жёсткий диск остался.
