Замена клейких полосок в iMac Intel 21.5" EMC 2805

Петля свободно двигается, поэтому iMac будет неустойчив и с ним будет трудно работать. Поместите сервисную клинья для iMac в подставку, чтобы стабилизировать iMac.

Если вы используете картонный сервисный клин iFixit, соберите его, следуя этим инструкциям по сборке.

Если у вас нет сервисного клина для iMac, работайте очень аккуратно — дисплей может легко выпасть и разбиться, если iMac неожиданно сдвинется.

Перед установкой новых клейких полосок удалите все старые клейкие остатки с периметра задней крышки.

Если вы повторно используете существующий дисплей, также необходимо удалить старый клей с задней стороны дисплея.

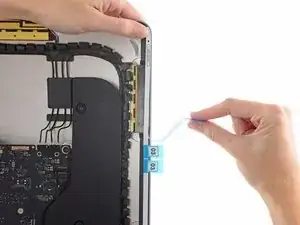

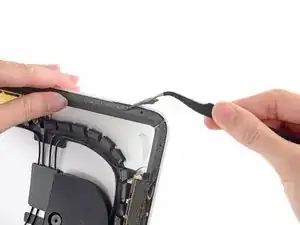

Снимите старые полоски клейкой ленты пинцетом или пальцами. Начинайте снизу и отрывайте вверх в направлении к верхней части устройства.

После удаления всех старых полосок аккуратно очистите остатки клея раствором изопропилового спирта высокой концентрации (90% или выше) и безворсовой тканью. Протирать в одном направлении, не делая движения «туда‑обратно».

Не пропускайте этот шаг, иначе новые клейкие полоски могут не приклеиться должным образом, и дисплей может выпасть из iMac.

На ваших клейких полосках должна быть заранее вырезанная выемка для микрофона на полоске с маркировкой 4R.

Если у вашей полоски 4R нет выемки, воспользуйтесь этим руководством вместо этого.

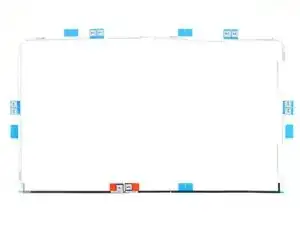

Заранее разложите клейкие полоски, чтобы случайно не установить полоску не на то место:

Полоска 01 — верхняя левая

Полоска 02 — верхняя правая

Полоска 03 — правая вертикальная

Полоска 4R — нижняя правая, темная сторона вверх

Полоска 4L — нижняя левая, темная сторона вверх

Полоска 05 — левая вертикальная

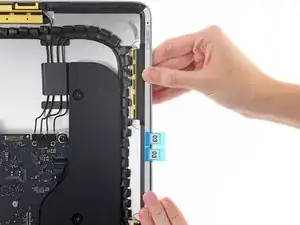

Начните с полоски 03, которая располагается на правой вертикальной стороне задней крышки.

Перед тем как снимать какую‑либо защитную пленку, приложите полоску к раме iMac, чтобы понять, где она должна располагаться.

Схватите синюю язычок и снимите короткую часть защитной подложки с задней стороны полоски, чтобы оголить участок клея для приклеивания к корпусу.

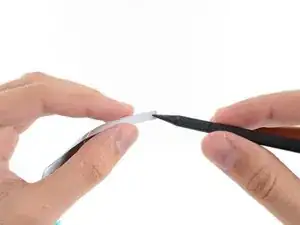

Вставьте наконечник лопатки в отверстие на конце полоски, где вы только что сняли один слой подложки. Вставляйте лопатку с той стороны, где на полоске всё ещё есть слой белой подложки.

Держа лопатку, проткнувшую отверстие в клейкой полоске, введите её конец в соответствующее отверстие в рамке iMac.

Используя отверстие и лопатку как точку фиксации для позиционирования полоски, выровняйте полоску по правому краю, слегка подтягивая её вверх против лопатки, чтобы полоска была натянута, и прижмите её к раме.

После выравнивания нижней половины клейкой полоски снимите длинную часть защитной подложки, вытянув её из‑за полоски.

Если нижняя половина выровнена неправильно, вы можете осторожно оторвать её и приклеить заново до снятия нижней защитной подложки. Обязательно используйте наконечник лопатки как точку фиксации вверху.

Выровняйте верхнюю половину полоски по правому краю задней крышки и прижмите её.

С помощью пальца разгладьте полоску. Убедитесь, что она аккуратно выровнена по правой стороне рамы и лежит ровно.

Не снимайте переднюю защитную подложку пока.

Продолжайте по часовой стрелке вокруг периметра iMac, добавив ещё три клейкие полоски таким же образом:

Полоска 02 — верхняя правая

Полоска 01 — верхняя левая

Полоска 05 — левая вертикальная

Следующие шаги покажут, как установить нижнюю правую клейкую полоску (полоска 4R), которая содержит выемку, которую необходимо согласовать с микрофоном.

Прочтите этот шаг и следующие четыре шага перед выполнением процедуры.

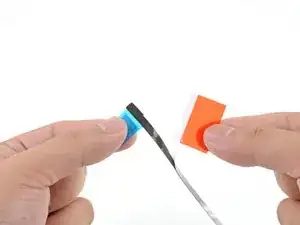

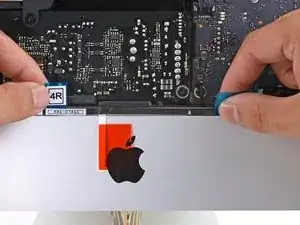

Возьмитесь за красный оттяжной язычок на полоске 4R и потяните, чтобы отделить примерно 2 дюйма (5 см) белой подложки от полоски.

Согните свободную часть белой подложки под прямым углом и зажмите сгиб пальцами.

Это оголяет 2 дюйма клея и одновременно отводит красный язычок в сторону.

Отверстие микрофона — это центральное отверстие, окружённое двумя большими отверстиями.

Выравняйте клейкую ленту по нижнему краю, разместив вырез для микрофона над отверстием микрофона.

Если у Вашего iMac нет отверстия для микрофона, выровняйте правый конец ленты так, чтобы изгиб в форме L располагался рядом с правым вертикальным клеевым слоем. Изгиб в форме L не должен перекрывать правый вертикальный клеевой слой.

Клей легко рвётся. Будьте осторожны и не тяните ленту с чрезмерной силой.

После выравнивания ленты аккуратно прижмите левый открытый край к iMac, чтобы зафиксировать положение.

Удалите белую подложку за лентой, чтобы открыть оставшийся клей.

Проведите пальцем слева направо вдоль клейкой ленты, чтобы убедиться, что она прямая и без складок, прижимая по ходу, чтобы приклеить ленту к iMac.

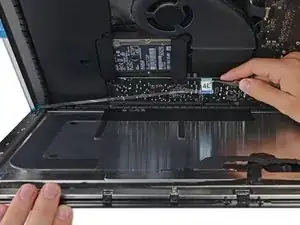

Повторите предыдущие шаги для клеевой ленты 4L, разместив её вдоль нижнего левого края iMac.

Лента 4L должна быть расположена так, чтобы изгиб в форме L находился рядом с левым вертикальным клеевым слоем. Изгиб в форме L не должен перекрывать левый вертикальный клеевой слой.

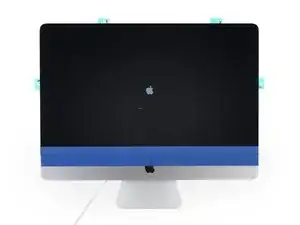

Аккуратно установите дисплей на iMac и тщательно выровняйте его.

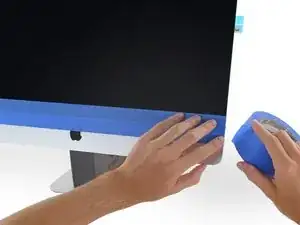

Используйте малярную ленту или клейкую ленту, чтобы временно закрепить нижний край дисплея к корпусу iMac.

Лента сохраняет выравнивание дисплея и позволяет безопасно откинуть верхний край дисплея, чтобы получить доступ к кабелям дисплея.

Не обматывайте ленту вокруг задней части iMac — вы можете разбить экран при подключении кабелей.

На этом этапе рекомендуется протестировать ремонт, чтобы убедиться, что iMac работает правильно, прежде чем окончательно его закрывать. Следующие три шага показывают, как временно подключить кабели дисплея и запустить iMac перед снятием защитной плёнки с клейких лент.

Если Вы уже убедились, что iMac работает правильно и готовы его закрыть, пропустите следующий шаг.

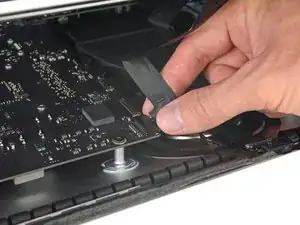

Вставьте кабель питания дисплея в его разъём на логической плате.

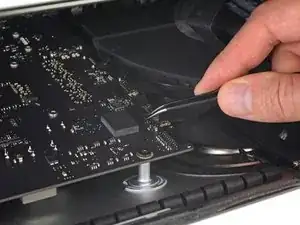

Используйте пинцет или другую руку, чтобы аккуратно вставить разъём кабеля данных дисплея в его гнездо на логической плате.

Убедитесь, что вставляете его ровно в гнездо и до конца.

Зафиксируйте металлическую прижимную пластину кабеля данных дисплея, прижав её к логической плате.

Установите дисплей обратно на заднюю панель iMac.

Включите iMac, подключив его к питанию, и протестируйте ремонт перед тем, как окончательно закрывать корпус. Обязательно проверьте полную работоспособность любого извлечённого или отключённого оборудования.

После завершения выключите iMac и отключите сетевой кабель перед продолжением работы.

Убедитесь, что iMac выключен и отключён от питания, прежде чем продолжать.

После подтверждения работоспособности iMac отключите кабели дисплея и аккуратно откиньте дисплей вперёд.

Снимите плёнку с двух нижних полос, доставая сверху пинцетом и тянув синие язычки прямо вверх от нижнего края дисплея.

Вновь подключите кабели питания и данных дисплея окончательно.

Не забудьте закрепить металлическую прижимную пластину кабеля данных дисплея.

Проверьте наличие пыли и других загрязнений на стекле прямо перед веб-камерой. При необходимости протрите его микрофибровой тканью перед окончательным закрытием дисплея.

Удерживайте дисплей одной рукой при снятии защитной плёнки в следующих шагах или слегка опирайте его о корпус iMac.

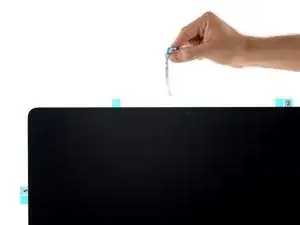

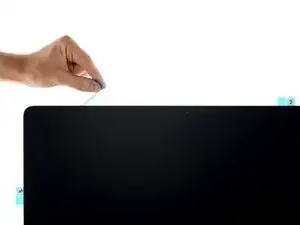

Снимите защитную плёнку с полосы 01, потянув её язычок прямо вверх.

Снимите другую сторону защитной плёнки с полосы 01.

Повторите предыдущие шаги, чтобы снять защитные плёнки со всех оставшихся клеевых полос.

Чтобы обеспечить прочное сцепление, осторожно уложите iMac на спинку (экран должен быть направлен строго вверх) и аккуратно, но уверенно прижмите по всем четырём кромкам дисплея.

Снимите ленту, фиксирующую дисплей к задней панели корпуса.

Проверьте дисплей через 24 часа, чтобы убедиться, что он не ослаб на iMac.
