Замена дисплея iMac Intel 21.5" EMC 2805

Поскольку петля свободно двигается, iMac будет неустойчивым и с ним будет трудно работать. Ремонт проходит быстро и просто с использованием сервисной клинья для iMac, но может быть выполнен и без него.

Если вы используете картонный сервисный клин iFixit, следуйте инструкциям по сборке, чтобы его собрать.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым открытым паевым контактам на задней части блока питания. Держите плату только за края.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в щель между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не даст вам вдавить колесико слишком глубоко. При использовании другого инструмента вставляйте его не более чем на 3/8" в дисплей. В противном случае вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как роликовый нож — катите его вдоль щели, и он разрежет пенный клей по центру.

Всегда нажимайте, держа ручку за колесиком. Если тянуть, колесико может выскользнуть из ручки.

Проведите инструмент вдоль левой стороны дисплея.

Продолжайте вести инструмент вверх вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз пройти инструментом по уже разрезанному участку, чтобы максимально отделить клей.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Продолжите продвижение инструмента до низа правой стороны дисплея.

На этом этапе имеет смысл пройти инструментом снова по всему периметру дисплея, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открытия разрезал большую часть клея, дисплей всё ещё будет немного приклеен к корпусу. Для отделения оставшегося клея потребуется пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, закажите пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку глубже, чем на 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карточку вбок, чтобы образовать зазор между дисплеем и рамкой.

Двигайтесь медленно и избегайте чрезмерного напряжения стекла дисплея — нужно сделать зазор примерно 1/4".

Сдвиньте карточку в сторону центра дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Защёлкните пластиковую карточку в верхнем правом углу ещё раз и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно проверните карточку вверх, слегка увеличив пространство между дисплеем и рамкой.

Как и на другой стороне, поворачивайте медленно, чтобы клей успел разойтись, и не допускайте чрезмерного напряжения стекла дисплея.

Сдвиньте пластиковую карточку в сторону центра, снова остановившись непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано, у краёв, аккуратно проверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите поворот и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей всего на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Используйте пинцет, чтобы отогнуть металлический фиксатор на кабеле данных дисплея.

Осторожно вытяните кабель данных дисплея из его разъёма на плате логики.

Убедитесь, что вытягиваете разъём кабеля данных дисплея прямо из его гнезда.

Держась одной рукой за поднятый дисплей, другой рукой отключите кабель питания дисплея.

Поднимите дисплей достаточно, чтобы удобно добраться до разъёма, но не настолько, чтобы растянуть кабели и нагружать их соединения (примерно 8").

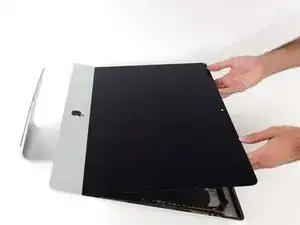

Поднимите дисплей до почти вертикального положения.

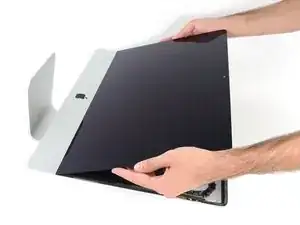

На этом этапе вдоль нижней части дисплея всё ещё остаётся полоса клея, которая удерживает дисплей в рамке как петля. Вы можете ослабить этот клей, несколько раз двигая дисплей вверх и вниз.

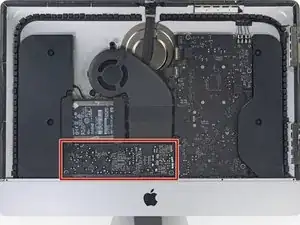

Будьте очень осторожны, не касайтесь выводов конденсатора или каких‑либо обнажённых паяных соединений на задней стороне блока питания (обведено красным).

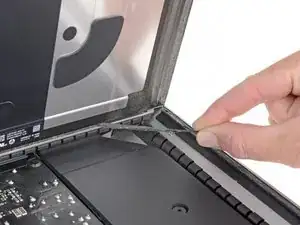

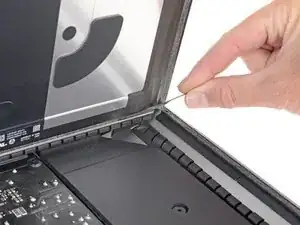

Возьмитесь за маленькую язычок на конце одной из нижних клейких полос дисплея и потяните клей к верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой клейкой полосой и удалите её.

Если какая‑либо клейкая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

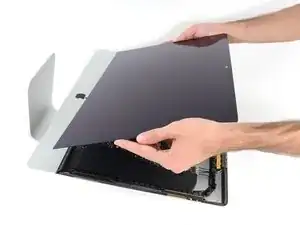

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы оторвать от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

Если вы заменяете дисплей на новый, вам может понадобиться перенести некоторые компоненты со старого дисплея на новый.

При сборке обратитесь к нашему руководству по клейким лентам для дисплея, чтобы установить новый клей.
