iMac Intel 21.5" EMC 2805 Замена логической платы

Когда петля свободна, iMac станет неустойчивым и с ним будет трудно работать. Ремонты выполняются быстро и просто с клином для обслуживания iMac, но можно обойтись и без него.

Если вы используете картонный клин iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любым открытым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не позволит вам вдавить колесико слишком глубоко. Если используете другой инструмент, вставляйте не более 3/8" в дисплей. В противном случае вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Используйте инструмент как пиццерезку — прокатите его вдоль зазора, и он перережет поролоновый клей по центру.

Всегда нажимайте рукояткой позади режущего колеса. Если тянуть, колесо может выскочить из рукоятки.

Проведите инструмент вверх вдоль левой стороны дисплея.

Продолжайте проводить инструмент вверх вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз провести инструментом по уже прорезанному участку, чтобы отделить как можно больше клея.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатите инструмент вниз вдоль правой стороны дисплея.

Завершите проведение инструмента до низа правой стороны дисплея.

На этом этапе рекомендуется пройти инструментом вокруг всего дисплея, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для отделения оставшегося клея понадобится пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, задвиньте пластиковую карту в зазор между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карту вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перегружайте стекло дисплея — достаточно зазора примерно 1/4".

Сдвиньте карту к центру дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь до iSight-камеры, иначе вы можете её повредить.

Задвиньте пластиковую карту в верхний правый угол ещё раз и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Аккуратно поверните карту вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и не перенапрягайте стекло дисплея.

Сдвиньте пластиковую карту к центру, снова останавливаясь прямо перед iSight-камерой.

Подденьте пластиковую карту обратно в верхний левый угол.

Вставив обе пластиковые карты, как показано, около углов, осторожно поверните карты в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к плате логики.

Используйте пинцет, чтобы откинуть металлический фиксатор разъёма кабеля данных дисплея.

Осторожно вытащите кабель данных дисплея из его гнезда на плате логики.

Убедитесь, что вы тянете разъём кабеля данных дисплея строго прямо из его гнезда.

Держа дисплей одной рукой, другой рукой отсоедините кабель питания дисплея.

Поднимите дисплей настолько, чтобы удобно добраться до разъёма, но не так высоко, чтобы растянуть кабели и нагрузить их соединения (примерно 8").

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея остаётся полоса клея, которая держит дисплей в рамке как петля. Вы можете ослабить этот клей, несколько раз поднимая и опуская дисплей.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к оголённым пайкам на задней стороне блока питания (обведено красным).

Возьмите небольшую вкладку на конце одной из нижних клеевых полос дисплея и потяните клей в сторону верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой клеевой полосой и удалите её.

Если какая‑либо клеевая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

Если вы заменяете дисплей на новый, возможно, придётся перенести некоторые компоненты со старого дисплея на новый.

При обратной сборке перейдите к нашему руководству по клею для дисплея, чтобы установить новый клей.

Удалите следующие пять винтов Phillips, удерживающих нижнюю опорную скобу на месте:

Четыре винта 3,2 мм

Один винт 1,7 мм

По крайней мере на некоторых машинах EMC 2544 все пять винтов одинакового размера.

Возможно, потребуется отогнуть клей дисплея, выстилающий нижний край корпуса iMac, чтобы получить доступ к винтам.

Снимите нижнюю опорную скобу с корпуса iMac.

Используйте наконечник лопатки, чтобы нажать по обе стороны разъёма кабеля правого динамика и «вывести» его из гнезда на плате логики.

Удалите два винта T10 длиной 10,0 мм, крепящие правый динамик к задней крышке корпуса.

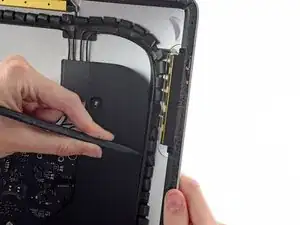

Вставьте наконечник лопатки между правым динамиком и антенным кабелем, который проходит в правую сторону динамика.

Проведите лопаткой вниз вдоль правой стороны динамика, чтобы поддеть антенный кабель из его канала в правом динамике.

Если канал трудно достигнуть, можно слегка оттянуть динамик от корпуса, чтобы получить доступ к антенному кабелю.

Поднимите правый динамик прямо вверх и извлеките его из iMac.

При извлечении может быть полезно откинуть верхнюю часть динамика от задней крышки корпуса.

Удалите следующие винты, крепящие кронштейн жесткого диска к задней крышке корпуса:

Два винта T10 Torx длиной 21 мм с левого кронштейна жесткого диска.

Один винт T10 Torx длиной 9 мм.

Один винт T10 Torx длиной 27 мм.

Снимите левый и правый кронштейны жесткого диска с iMac.

Следующие несколько шагов подносят руки близко к открытой поверхности блока питания. Не прикасайтесь к поверхности блока питания или к любой оголённой пайке. Прикосновение может привести к удару высоким напряжением от многочисленных крупных конденсаторов, подключённых к плате.

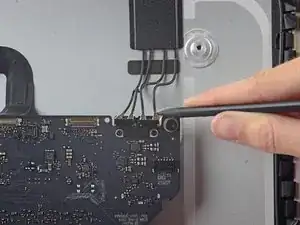

Используйте наконечник лопатки для того, чтобы сдвинуть по одному каждую сторону разъёма кабеля кнопки питания и аккуратно вывести его из гнезда.

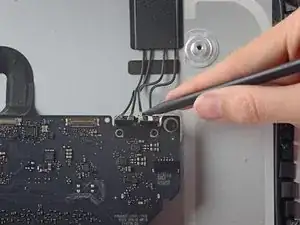

Используйте наконечник лопатки, чтобы сдвинуть по одному каждую сторону разъёма контрольного кабеля блока питания и аккуратно вывести его из гнезда.

Удалите два винта Torx T10 длиной 7,2 мм, которые крепят блок питания к задней панели корпуса.

В более новых моделях iMac эти винты — Torx T8 длиной 7,2 мм.

При сборке будьте осторожны, чтобы не защемить провод кнопки питания за платой.

При работе с блоком питания будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любой оголённой пайке на задней стороне блока питания. Держите плату только за края.

Наклоните блок питания вперёд.

Подтяните блок питания немного вверх и выведите его из задней панели корпуса.

Поверните блок питания против часовой стрелки, подняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы он вышел из-под стоек с винтами на задней панели корпуса.

Опустите блок питания вперёд и извлеките его из гнезда на задней панели корпуса.

Не пытайтесь полностью извлечь блок питания из iMac сейчас — он всё ещё подключён к логической плате.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или к любой оголённой пайке на задней стороне блока питания. Держите плату только за края.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока за логической платой.

Сожмите защёлку на задней стороне разъёма кабеля постоянного тока и потяните его прямо из гнезда на задней стороне логической платы.

В следующих нескольких шагах может быть удобно положить iMac на заднюю панель.

Используйте плоский конец лопатки, чтобы нажать на зажим сбоку разъёма кабеля сетевого входа.

Держа зажим нажатыми лопаткой, возьмитесь за кабель сетевого входа и потяните разъём прямо из гнезда.

Удалите блок питания из iMac.

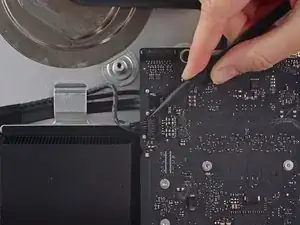

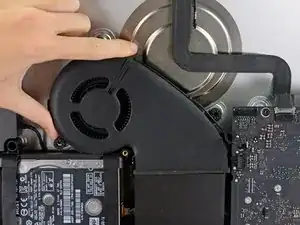

Используйте наконечник лопатки, чтобы вытолкнуть разъём кабеля вентилятора из его гнезда на логической плате.

Рекомендуется аккуратно нажимать по обеим сторонам разъёма, чтобы вывести его из гнезда.

Удалите следующие винты, фиксирующие вентилятор к задней панели корпуса:

Два винта Torx T10 длиной 12,5 мм

Один винт Torx T10 длиной 9,9 мм

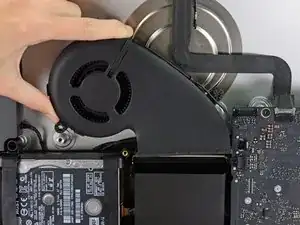

Поднимите и извлеките вентилятор из iMac.

Поднимите жёсткий диск со стороны, ближайшей к логической плате, и слегка вытащите его из гнезда.

Жёсткий диск подключён одним комбинированным кабелем питания/данных SATA — не пытайтесь полностью извлечь его из iMac сейчас.

Используйте лопатку, чтобы отсоединить комбинированный кабель питания и данных SATA, аккуратно поддев большой пластиковый разъём и отодвинув его от жёсткого диска.

Удалите узел жёсткого диска из iMac.

Удалите один винт Torx T10 длиной 7,2 мм, который фиксирует лоток жёсткого диска к задней панели корпуса.

Извлеките лоток жёсткого диска из задней панели корпуса.

Используйте наконечник лопатки, чтобы вывести разъём кабеля левого динамика из его гнезда.

Рекомендуется сначала надавить на одну сторону разъёма, затем на другую, пока он не освободится.

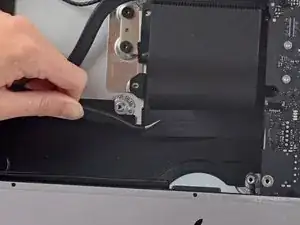

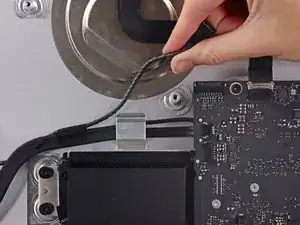

Выведите кабель левого динамика из направляющей, потянув его прямо вверх из зажимного клипса на задней панели корпуса.

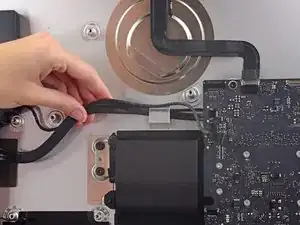

Аналогично предыдущему шагу, высвободите комбинированный кабель SATA данных/питания из фиксирующего зажима, направив его вверх.

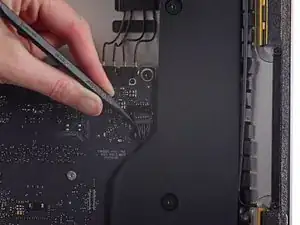

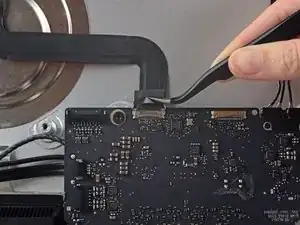

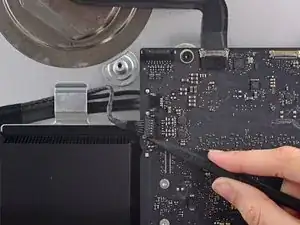

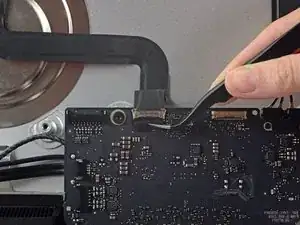

Используйте пинцет, чтобы откинуть металлическую фиксирующую скобу на разъёме кабеля камеры iSight.

Выньте кабель камеры iSight прямо из его гнезда на плате логики.

Это деликатный разъём, который легко повредить.

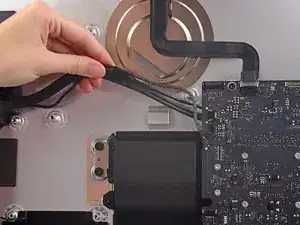

При необходимости используйте кончик лопатки, чтобы отогнуть язычки, закрывающие антенные разъёмы.

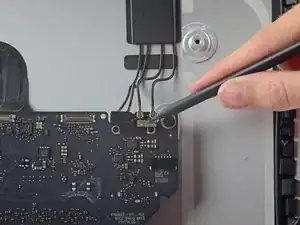

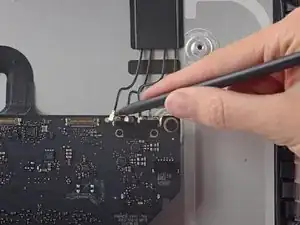

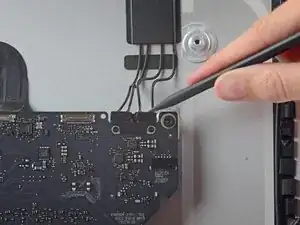

Используйте кончик лопатки, чтобы отсоединить каждый из четырёх антенных разъёмов от карты AirPort/Bluetooth.

Запомните исходные позиции каждого разъёма при повторном подключении кабелей.

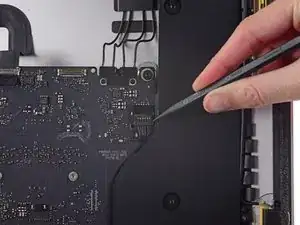

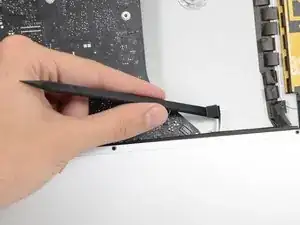

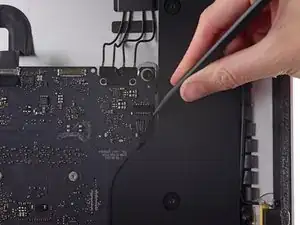

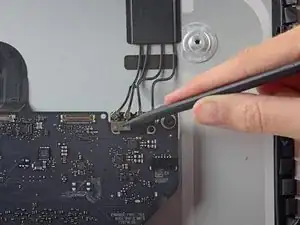

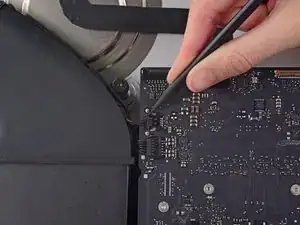

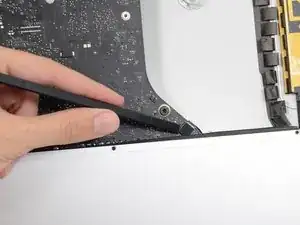

Используйте плоскую кромку лопатки, чтобы поддеть разъём кабеля разъёма для наушников и вынуть его из гнезда на плате логики.

Сдвиньте кабель слегка вправо.

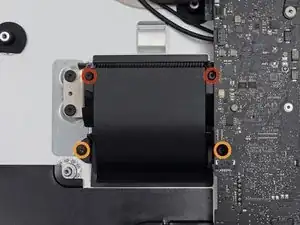

Снимите следующие винты, закрепляющие воздуховод на задней крышке:

Два винта T8 длиной 6,3 мм

Два винта T8 длиной 4,7 мм

Снимите четыре винта T10 длиной 7,2 мм, крепящие плату логики к задней крышке.

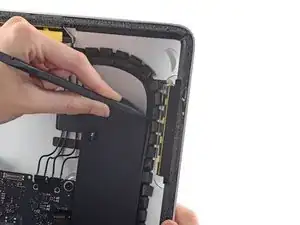

С помощью пинцета отрежьте/отклейте ленту, закрывающую воздуховод.

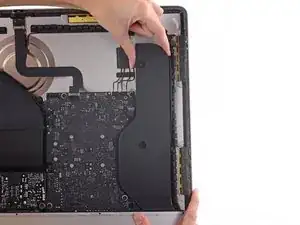

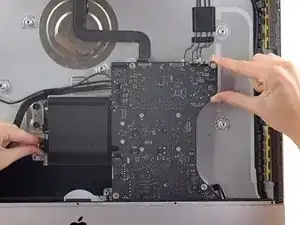

Наклоните верхнюю часть платы логики от задней крышки.

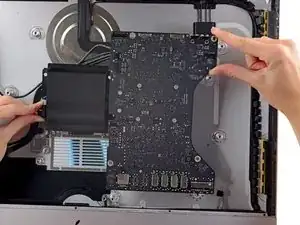

Поднимите плату логики вертикально и извлеките её из iMac.

Будьте осторожны, чтобы не зацепить плату за стойки винтов задней крышки.

Наибольшую сложность представляют интерфейсные разъёмы в нижней части платы. Рекомендуется тянуть аккуратно, чтобы избежать повреждений.

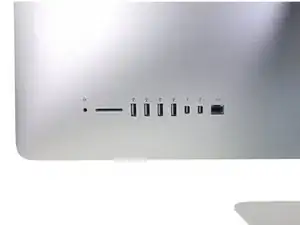

При повторной установке платы логики проверьте выравнивание внешних портов ввода-вывода. Плата может стоять криво даже при закреплённых всех винтах.

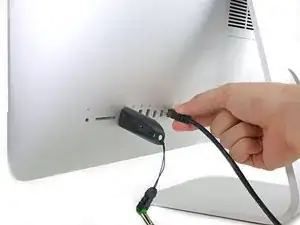

Используйте USB-накопитель и/или кабель Ethernet, чтобы удерживать плату логики выровненной, пока вы затягиваете винты.

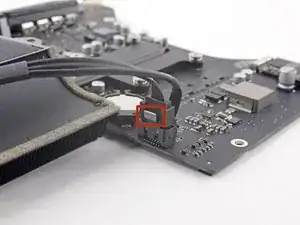

Разъём SATA данных имеет защёлку, которую необходимо нажать для снятия.

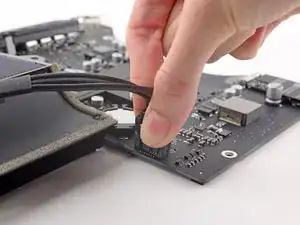

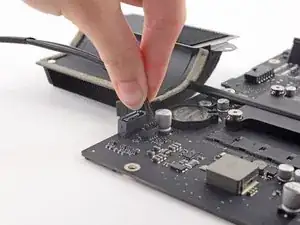

Надавливая на защёлку большим пальцем, поднимите и отсоедините разъём SATA данных от его гнезда на плате логики.

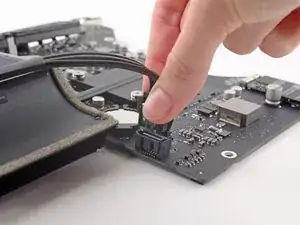

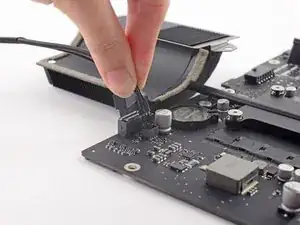

Схватите разъём питания жёсткого диска и аккуратно выньте его из гнезда на плате логики.

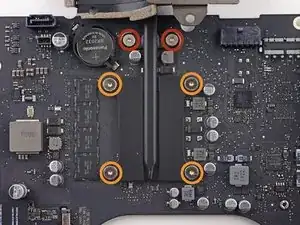

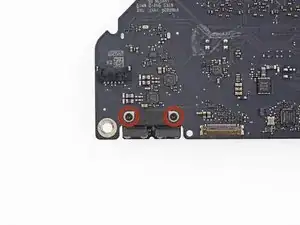

Следующие винты крепят радиатор к плате логики:

Снимите два винта T8 с конца радиатора у воздуховода.

Ослабьте, но не снимайте четыре удерживаемых винта T8, фиксирующих конец радиатора у процессора.

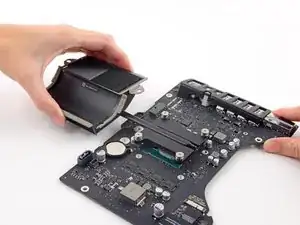

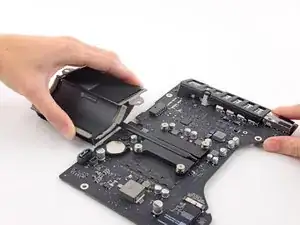

Медленно поднимите и снимите радиатор с платы логики.

При сборке iMac следуйте нашему руководству по нанесению термопасты, чтобы заново нанести термопасту.

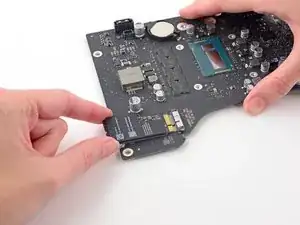

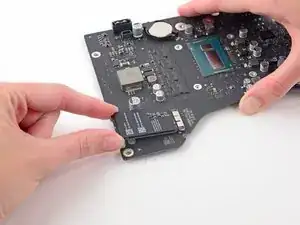

Снимите два винта T5 длиной 3,2 мм, закрепляющие карту AirPort/Bluetooth на плате логики.

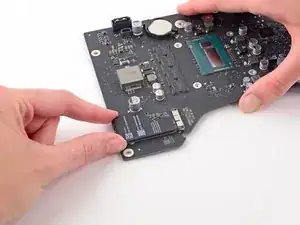

Немного поднимите карту AirPort/Bluetooth и вытяните её прямо из гнезда.

Не прилагайте чрезмерную силу при оттягивании конца карты AirPort/Bluetooth от её гнезда на плате логики. Это может привести к серьёзным повреждениям.

При повторной установке убедитесь, что карта правильно села на место, прежде чем возвращать фиксирующие винты.

При сборке платы логики обратите внимание на положение разъёмов ввода-вывода. Когда плата будет в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъёмов, чтобы идеально её выровнять.
