Замена левого динамика iMac Intel 21.5" EMC 2805

При свободном шарнире iMac будет неуравновешен и с ним будет трудно работать. Ремонт быстрее и проще выполнять с клином для обслуживания iMac, но можно обойтись и без него.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы его собрать.

Перед началом любых работ с iMac: Отключите компьютер от питания и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не прикоснуться к выводам конденсаторов или открытым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная слева от дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Фланец на инструменте для открытия iMac не позволит вам вдвинуть колесо слишком глубоко. Если вы используете другой инструмент, не вставляйте его глубже чем на 3/8". В противном случае вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатите его вдоль зазора, и он разрежет поролковый клей по центру.

Обязательно всегда давите, размещая рукоять за режущим колесом. Если тянуть, колесо может выскочить из рукояти.

Прокатите инструмент вверх по левой стороне дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется несколько раз провести инструментом по уже разрезанному участку, чтобы убедиться, что как можно больше клея отделено.

Протолкните инструмент вокруг верхнего правого угла дисплея.

Прокатывайте инструмент вниз по правой стороне дисплея.

Завершите проталкивание инструмента до низа правой стороны дисплея.

На этом этапе рекомендуется ещё раз пройти инструментом по всему периметру дисплея, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент для открытия разрезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Пластиковая карточка потребуется, чтобы освободить оставшийся клей.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, введите пластиковую карточку между дисплеем и рамой.

Будьте осторожны и не вставляйте пластиковую карточку глубже чем на 3/8", иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карточку вбок, чтобы образовать зазор между дисплеем и рамой.

Двигайтесь медленно и не пережимайте стекло дисплея — вам нужно получить зазор примерно 1/4".

Сдвиньте карточку к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь до iSight-камеры, иначе вы можете её повредить.

Вновь зажмите пластиковую карточку в верхнем правом углу и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамой рядом с верхним левым углом iMac.

Аккуратно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и будьте осторожны, чтобы не перенапрячь стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова остановившись прямо перед iSight-камерой.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано, возле углов, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите скручивание и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея все ещё подключены к плате логики.

Используйте пинцет, чтобы откинуть металлическую фиксирующую скобу на кабеле данных дисплея.

Осторожно извлеките кабель данных дисплея из гнезда на плате логики.

Убедитесь, что вы тянете разъём кабеля данных дисплея строго прямо из его гнезда.

Поддерживая дисплей одной рукой, другой отсоедините кабель питания дисплея.

Поднимите дисплей так, чтобы обеспечился удобный доступ к разъёму, но не поднимайте настолько, чтобы растянуть кабели и повредить их соединения (примерно 8").

Поднимите дисплей до почти вертикального положения.

В этот момент вдоль нижней части дисплея всё ещё остаётся полоска клея, которая держит дисплей к рамке как петля. Вы можете ослабить этот клей, поднимая и опуская дисплей несколько раз.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или каких‑либо оголённых паяных соединений на обратной стороне блока питания (обведено красным).

Схватите маленькую язычок на конце одной из нижних клеящих полос дисплея и потяните клей в направлении вверх по iMac, чтобы удалить его.

Повторите этот шаг с другой клеящей полосой и удалите её.

Если любая клеящая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и извлеките его из iMac.

Возможно, потребуется медленно приподнимать с одной стороны, чтобы отлепить от оставшегося клея.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и стеклянный.

Если вы заменяете дисплей на новый, возможно, потребуется перенести некоторые компоненты со старого дисплея на новый.

При сборке обратитесь к нашему руководству по клею для дисплея, чтобы установить новый клей.

Снимите следующие пять винтов с кронштейна нижней опоры:

Четыре винта 3.2 мм с крестообразным шлицем

Один винт 1.7 мм с крестообразным шлицем

По крайней мере на некоторых машинах EMC 2544 все пять винтов имеют одинаковый размер.

Возможно, потребуется приподнять клеевую окантовку дисплея вдоль нижнего края корпуса iMac, чтобы получить доступ к винтам.

Снимите кронштейн нижней опоры с корпуса iMac.

Рекомендуется установить iMac вертикально на его подставку.

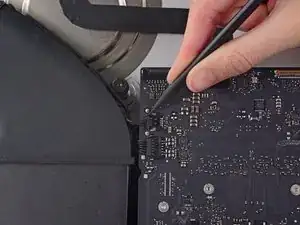

Используйте наконечник лопатки, чтобы вынуть разъём кабеля вентилятора из его гнезда на плате логики.

Рекомендуется аккуратно нажимать по обеим сторонам разъёма, чтобы «пошагово» вынуть его из гнезда.

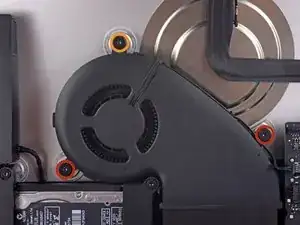

Снимите следующие винты, фиксирующие вентилятор к задней крышке:

Два винта T10 длиной 12.5 мм

Один винт T10 длиной 9.9 мм

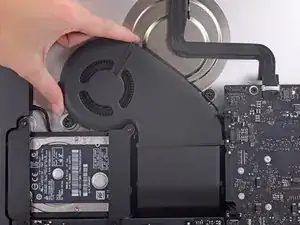

Аккуратно приподнимите вентилятор и извлеките его из iMac.

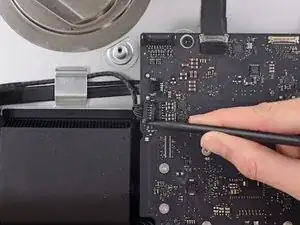

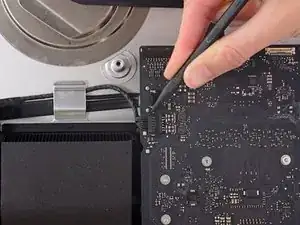

Используйте наконечник лопатки, чтобы «пошагово» вынуть разъём кабеля левого динамика из его гнезда.

Рекомендуется сначала нажать на одну сторону разъёма, затем на другую сторону, пока он не освободится.

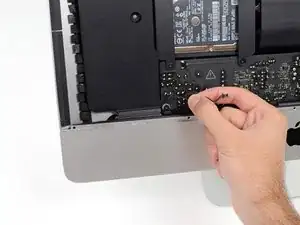

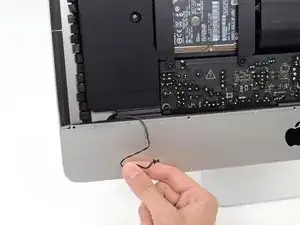

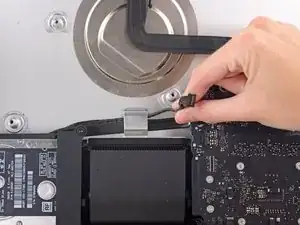

Поднимите кабель левого динамика вверх, чтобы вывести его из зажима, удерживающего его к задней панели.

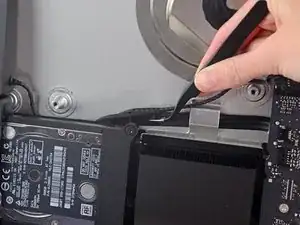

Используйте пинцет, чтобы аккуратно отлепить ленту, фиксирующую кабель левого динамика к кабелю данных/питания SATA.

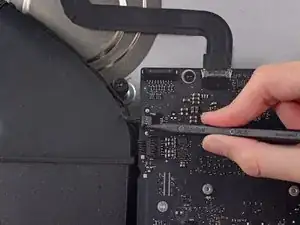

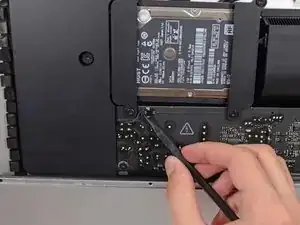

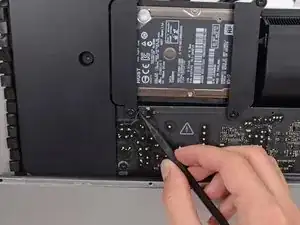

Используйте лопатку, чтобы «пошагово» вынуть разъём кнопки питания из его гнезда на плате логики.

Рекомендуется сначала нажать на одну сторону, затем на другую.

Будьте очень осторожны, чтобы не касаться паяных соединений на обратной стороне блока питания. Конденсаторы блока питания могут быть заряжены настолько, чтобы вызвать опасный удар током.

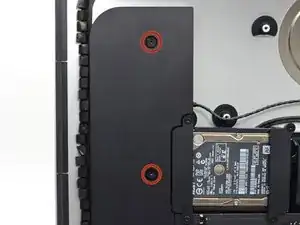

Удалите два винта Torx T10 длиной 10,0 мм, крепящие левый динамик к задней крышке.

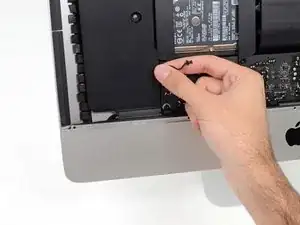

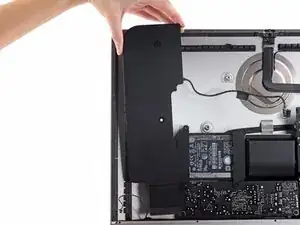

Поднимите левый динамик строго вверх, пока не откроется доступ к кабелю кнопки питания (примерно 0,5").

Осторожно выведите кабель кнопки питания из его канавки в левом динамике.

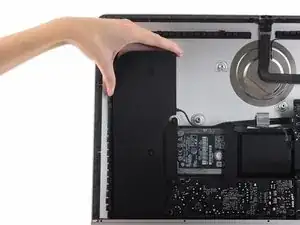

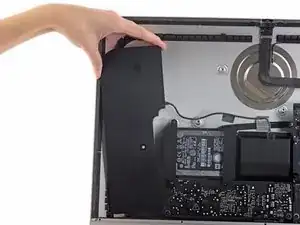

Поднимите левый динамик строго вверх и извлеките его из iMac.
