Замена логической платы iBook G4 12" 1.33 GHz

Положите iBook вниз экраном на ровную поверхность.

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Потяните защёлки крепления клавиатуры к себе и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не освобождается, используйте маленькую плоскую отвёртку, чтобы повернуть фиксатор клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру прочь от экрана и положите её лицевой стороной вниз на область трекпада.

Снимите четыре серебристых винта Phillips, удерживающих экран защиты оперативной памяти.

Поднимите кабель клавиатуры с логической платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы подключили кабель клавиатуры перед установкой защиты оперативной памяти.

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Удалите три только что обнаруженных винта Phillips.

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых находились резиновые буферы.

Удалите три винта Torx с помощью Torx‑отвёртки T8.

Короткий винт находится в центре компьютера.

Снимите по одному винту Phillips 4,5 мм с каждой стороны контактов батареи.

Глубоко вдохните. Впереди могут быть трудные моменты, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их за защёлки, затем приподнимите, чтобы освободить этот угол нижней крышки.

В стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните за нижнюю крышку, чтобы освободить паз от удерживающих его защёлок.

Проведите лопатку вдоль шва между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Подтяните нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три чётких щелчка.

Продолжайте проводить лопатку по переднему правому углу. На стороне с портами находятся две защёлки: одна рядом с передним углом и одна рядом с аудиовыходом.

Над оптическим приводом есть три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.

Передняя часть и боковые стороны нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не освободятся.

Полезно немного покачать крышку вверх‑вниз.

Снимите небольшие смазанные пружины с белыми пластиковыми крышками с каждой стороны контактов батареи.

Проявите терпение и следуйте инструкциям, окончательный результат зависит от вас.

Снимите следующие 4 винта с нижнего щита:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Снимите нижний щит.

Удалите два винта Phillips, фиксирующих плату питания DC‑In, при необходимости снимите ленту.

Освободите кабель от оптического привода, при необходимости удаляя ленту.

Отключите кабель DC‑In от логической платы и под углом выведите плату DC‑In из её отсека.

Снимите два винта Phillips 3 мм внутри левого края лотка батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвёртка может помочь извлечь эти винты)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Рекомендуем с этого момента положить компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвертки, чтобы снять маленький магнит, закрывающий винт рядом с серединой компьютера.

Короткий винт устанавливается в нижний левый угол.

Удалите следующие 7 винтов с краёв области клавиатуры.

Три крестообразных винта 2 мм по правому краю.

Один крестообразный винт 4,5 мм под местом, где был магнит.

Один крестообразный винт 6 мм с небольшой головкой в нижнем левом углу.

Два крестообразных винта 6 мм с большими головками: один в верхнем левом углу и один посередине.

Перед тем как оторвать верхнюю панель, необходимо отключить разъём трекпада, бело-синий силовой кабель и кабель динамика, как описано в следующих шагах. Особо аккуратно обращайтесь с этими кабелями; никогда не тяните за сами провода, используйте лопатку, чтобы приподнять разъём прямо.

Осторожно приподнимите верхнюю панель и сдвиньте её к передней части компьютера, чтобы открыть разъём трекпада. Используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой.

После отключения разъёма трекпада аккуратно поверните верхнюю панель от себя и опустите её на дисплей.

Разъёмы на концах следующих кабелей очень плотно закреплены в гнёздах на плате. Прямое тягивание за кабель приведёт либо к отделению кабеля от его разъёма, либо к вырыву гнезда с платы.

Используйте острый конец лопатки, чтобы отключить разъём кабеля динамика.

С помощью острого конца лопатки отключите разъём бело-синего силового кабеля. Снова будьте осторожны и подденьте только сам разъём.

Очень легко оторвать разъём от платы, поэтому будьте внимательны.

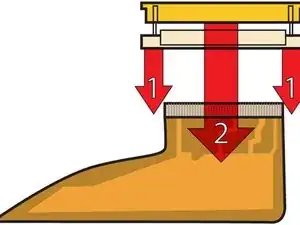

Суть в том, чтобы прикладывать силу в двух направлениях: вниз — чтобы сохранить контакты на плате, вверх — чтобы освободить разъём.

Верхняя панель теперь свободна и её можно снять с компьютера.

Удалите пятнадцать крестообразных винтов 3 мм, фиксирующих верхний щит к компьютеру.

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов 3 мм.

Один крестообразный винт 3 мм. (фактический винт не показан на изображении)

Два крестообразных винта 4 мм.

Убедитесь, что винт возле левого шарнира проходит через петлю кабеля данных дисплея, закрепляя кабель на верхней панели.

Поднимите верхний щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

При сборке убедитесь, что вы протянули антенный кабель полностью через слот посередине. После того как верхний щит будет прикручен, продеть его обратно очень сложно.

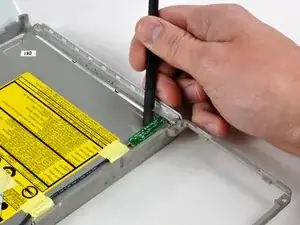

Используйте лопатку, чтобы отжать плату герконового переключателя от оптического привода, при необходимости удаляя ленту.

Используйте пальцы, чтобы отключить разъём платы герконового переключателя от логической платы.

Отключите кабель RJ-11 от верхней части модема.

Удалите два крестообразных винта в углах модема.

Поднимите модем и экран модема снизу.

При установке модема посадите сначала экран, затем подключите модем и плотно вставьте его в экран, убедившись, что он подключён к логической плате.

Удалите следующие три винта:

Два крестообразных винта 3 мм.

Один крестообразный винт 7,5 мм.

Поднимите небольшой пластиковый фиксирующий кронштейн вверх и выньте его из компьютера.

С помощью лопатки отожмите плату AirPort/Bluetooth со стороны, ближайшей к жёсткому диску. Обязательно подденьте против металлического каркаса, как показано на фото.

Держите плату AirPort/Bluetooth в одной руке и с помощью лопатки отключите два антенных кабеля.

Снимите антенные кабели AirPort с радиатора и отложите в сторону.

Поднимите металлический фиксирующий кронштейн с жёсткого диска и отложите в сторону.

Удалите два крестообразных винта из белых пластиковых ушей решётки шарнира.

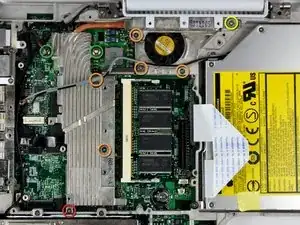

Удалите следующие 7 винтов и 2 гайки с радиатора:

Один крестообразный винт 3,5 мм в нижнем левом углу радиатора.

Пять крестообразных винтов 6 мм вокруг вентилятора и в центре радиатора.

Один крестообразный винт 7,5 мм в верхнем правом углу радиатора.

Две гайки 4 мм с пружинами, по одной с каждой стороны радиатора.

Возможно, потребуется размягчить термопасту между логической платой и радиатором. Вы можете размягчить термопасту с помощью фена. Перемещайте фен взад-вперёд над рёберной металлической частью радиатора в течение одной минуты. После этого радиатор должен легко отделиться.

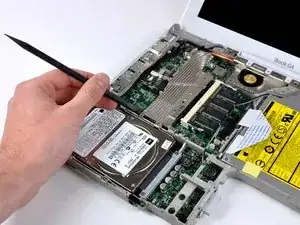

Используйте лопатку, чтобы приподнять радиатор с левой стороны, рядом с жёстким диском.

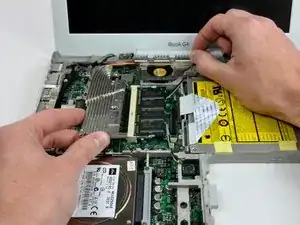

Удерживая радиатор в одной руке, поднимите решётку шарнира другой рукой, чтобы можно было снять радиатор с компьютера.

Если нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопаста, которое облегчает замену теплопроводящей пасты.

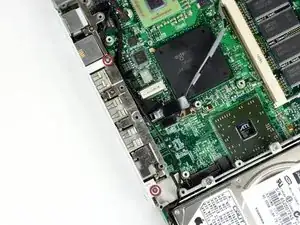

Удалите два винта с крестообразной головкой, фиксирующие белые пластиковые «пальцы» рамки разъёмов к металлической раме.

Длинный винт вкручивается в длинный «палец», ближе к дисплею.

Поднимите левую сторону компьютера и сдвиньте рамку разъёмов в сторону, чтобы снять её.

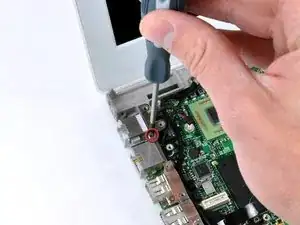

Удалите один винт с крестообразной головкой, фиксирующий ЭМИ-палец к металлической раме.

Винт вкручивается в отверстие между модемным и сетевым портами.

Поднимите серебристый ЭМИ-палец с металлической рамы.

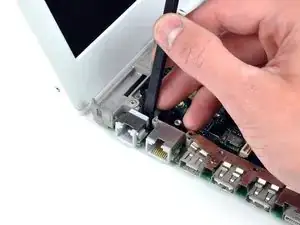

Подденьте лопаткой между платой RJ-11 и металлической рамой и сдвиньте плату RJ-11 вниз и с неё с платы логики.

Удалите четыре винта с крестообразной головкой, фиксирующие жёсткий диск к металлической раме.

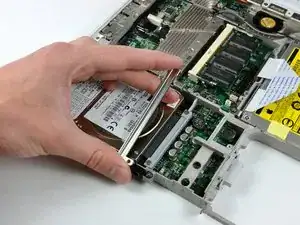

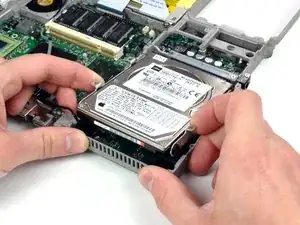

Слегка приподнимите жёсткий диск с свободного конца и потяните жёсткий диск прямо от разъёма.

Кабель, который вы собираетесь отсоединить, очень хрупкий — не тяните за провода. Вместо этого попробуйте поддеть сам разъём, используя лопатку или маленькую отвёртку с плоским лезвием при необходимости.

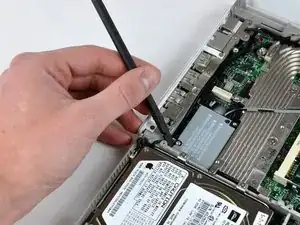

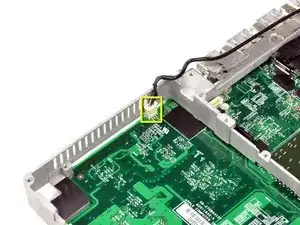

Отсоедините кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлической рамой.

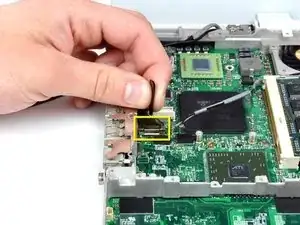

Используйте чёрную пластиковую ручку, чтобы отсоединить кабель передачи данных дисплея от платы логики.

Это схема разъёма с зажимом ленты, который вы будете отсоединять на следующем шаге.

1) Удерживая замок кончиками ногтей по обеим сторонам, слегка приподнимите фиксирующую планку (примерно на 1/16" или 2 мм).

2) После освобождения фиксирующей планки вытяните кабель из разъёма.

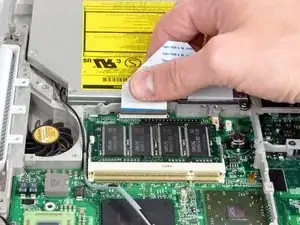

Освободите зажим ленты оптического привода, как описано выше. Выдвиньте ленту оптического привода из её разъёма.

Закройте дисплей и переверните компьютер.

Удалите следующие 12 винтов:

Девять винтов Phillips 3 мм.

Один винт Phillips 3 мм с более толстой шейкой в нижнем правом углу платы логики, рядом с вентилятором.

Два винта Phillips 7,5 мм по обе стороны разъёма аккумулятора.

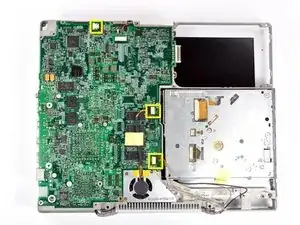

Отключите кабели инвертора, вентилятора и индикатора спящего режима от платы логики.

При установке платы логики убедитесь, что кабель инвертора не оказался зажат под платой логики.

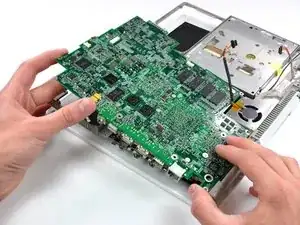

Осторожно поднимите плату логики из компьютера.

При установке платы логики обращайте внимание на тонкие металлические ЭМИ‑пальцы вокруг портов.
